Fusiblera del habitáculo (hasta Junio 2017)

N°	A	Descripción
1	-	no utilizado
2	10A	Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Interruptor limpiaparabrisas intermitente. Interruptor bomba lavafaros y bomba lavafaros.
3	7.5A	Relé bomba gasolina. Unidad de control red de a bordo. Interruptor de encendido y arranque. Unidad de control de la bomba de combustible [motor 1.4L sobrealimentado]. Unidad de control del motor. Relé de alimentación de combustible a presión.
4	7.5A	Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Centralita multifunción volante.
5	7.5A	Bomba de vacío de freno [motor 1.4L sobrealimentado].
6	-	no utilizado
7	7.5A	Luz de matrícula, izquierda. Luz de matrícula, derecha. Mando de iluminación para interruptores e instrumentos. Mando reglaje alcance faros.
8	-	no utilizado
9	7.5A	Centralita ABS. Pulsador desactivación TCS y ESP. Pulsador indicador presión neumáticos. Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Transmisor de ángulo de dirección [con ESP].
10	7.5A	Unidad principal.
11	10A	Iluminador para interruptores e instrumentos. Mando reglaje alcance faros. Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Interruptor de control de crucero. Unidad de control del alcance luminoso. Cuadro de instrumentos. Unidad de control en cuadro de instrumentos. Servomotor regulacion alcance faros izquierdo. Servomotor regulacion alcance faros derecho.
12	7.5A	Regulador retrovisor exterior. Retrovisor exterior lado conductor. Retrovisor exterior lado pasajero delantero.
13	10A	Centralita cambio automatico.
14	15A	Centralita airbag.
15	10A	Resistencia calefactora para chorro lavaparabrisas izquierdo. Resistencia calefactora para chorro lavaparabrisas derecho.
16	10A	Centralita asistencia aparcamiento.
17	10A	Bomba lavaparabrisas y luneta trasera.
18	7.5A	Cuadro de instrumentos. Unidad de control en cuadro de instrumentos. Lámpara antiniebla trasera derecha.
19	7.5A	Relé luces de posición. Cabecera. Unidad de control red de a bordo. Interruptor de encendido y arranque.
20	10A	Cuadro de instrumentos. Unidad de control en cuadro de instrumentos. Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Transmisor de ángulo de dirección [con ESP]. Relé principal [motor a gasolina]. Borne 30 relé de alimentación [motor Diesel].
21	15A	Unidad de control red de a bordo. Luz de lectura del lado del conductor. Luz de lectura del lado del pasajero delantero. Luz interior de apagado retardado. Luz del maletero derecho. Luz de lectura trasera central.
22	10A	Conector de diagnóstico. Sensor de lluvia y luz. Relé de luces de posición. Relé de retrovisores exteriores térmicos. Centralita de climatronic. Centralita de aire acondicionado. Solenoide de bloqueo de extracción de llave de contacto.
23	10A	Palanca selectora. Sensor de lluvia. Unidad de control de la caja de cambios automática. Unidad de control de la red de a bordo. Unidad de control del motor.
24	15A	Unidad de control red de a bordo. Resistencia retrovisor exterior lado conductor. Resistencia retrovisor exterior lado acompañante. Relé retrovisor exterior térmico.
25	15A	Espejo retrovisor interior. Espejo retrovisor interior antideslumbrante. Transmisor de alta presión. Unidad de control para climatronic. Unidad de control para ventilador del radiador. Unidad de control para aire acondicionado. Válvula de regulación del compresor del aire acondicionado. Conector de diagnóstico.
26	20A	Medidor de masa de aire. Relé de aire acondicionado. Unidad de control de dirección asistida.
27	15A	Interruptor de luz de marcha atrás.
28	15A	Sondas lambda. Resistencias de sondas lambda. Inyectores. Electroválvula canister 1. Centralita de precalentamiento [motor Diesel].
29	20A	Bobinas de encendido [motor 1.4L]
29	15A	Regulador de presión de combustible. [motor Diesel].
30	15A	Bomba de refrigeración del aire de admisión [motor 1.4L sobrealimentado].
31	15A	Bobinas de encendido con etapa final [motor 1.6L]. Electroválvula de control de la presión de sobrealimentación - [motor Diesel]. Unidad de control de bujías de incandescencia [motor Diesel]. Válvula de cambio del enfriador de recirculación de gases de escape [motor Diesel]. Bomba de circulación de refrigerante 2 [motor Diesel]. Válvula de solenoide del filtro del cartucho 1 [motor 1.4L sobrealimentado]. Válvula de ajuste del árbol de levas de admisión 1 [motor 1.4L sobrealimentado]. Válvula de control de presión de aceite [motor 1.4L sobrealimentado].
32	30A	Unidad de control del motor.
33	10A	Interruptor de pedal de freno. Interruptor de luz de freno. Conmutador pedal embrague. Relé climatizador. Ventilador radiador. Centralita ventilador radiador. Transmisor de posición del pedal de embrague [motor 1.4L sobrealimentado] [transmisión manual].
34	20A	Faro delantero izquierdo. Bombilla luz de carretera derecha. Faro delantero derecho. Bombilla luz larga izquierda. Cuadro de instrumentos. Unidad de control en cuadro de instrumentos.
35	25A	Relé lavafaros.
36	20A	Módulo de alimentación de combustible. Bomba de cebado de combustible. Relé de bomba de combustible. Relé de alimentación de combustible a presión. Unidad de control de bomba de combustible [motor 1.4L sobrealimentado].
37	30A	Centralita calefacción asientos delanteros.
38	30A	Centralita cambio automatico.
39	15A	Faro delantero derecho. Bombilla luz de cruce derecha. Unidad de control red de a bordo.
39	30A	Lámpara de descarga para faro derecho. en faro delantero derecho.
40	30A	Unidad de control del ventilador de aire fresco.
41	-	no utilizado
42	20A	Encendedor de cigarrillos.
43	20A	Unidad de control red de a bordo. Bombilla intermitente delantero izquierdo. Bombilla intermitente delantera derecha. Bombilla intermitente trasero izquierdo. Lámpara intermitente trasero derecho. Bombilla luz de freno izquierda. Bombilla luz de freno derecha. Bombilla luz freno superior.
44	10A	Emisor de alarma antirrobo. Bocina de alarma antirrobo.
45	30A	Unidad principal.
46	30A	Unidad de control red de a bordo. Bocina y señal bitono.
47	30A	Unidad de control red de a bordo. Motor limpiaparabrisas.
48	30A	Unidad de control red de a bordo. Mando cierre centralizado puerta conductor. Mando cierre centralizado puerta acompañante. Mando cierre centralizado puerta trasera izquierda. Mando cierre centralizado puerta trasera derecha. Actuador de bloqueo de la tapa trasera. Motor de bloqueo de la tapa del depósito.
49	15A	Unidad de control red de a bordo. Lámpara de luz de marcha atrás izquierda . Lámpara de luz de marcha atrás derecha .
50	30A	Centralita puerta conductor . Conmutador elevalunas delantero izquierdo. Motor elevalunas conductor.
51	30A	Unidad de control de la puerta del acompañante . Interruptor del elevalunas de la puerta del acompañante. Motor del elevalunas de la puerta del acompañante.
52	30A	Centralita puerta trasera izquierda. Centralita puerta trasera derecha. Interruptor elevalunas puerta trasera izquierda. Interruptor elevalunas puerta trasera derecha. Motor elevalunas trasero izquierdo. Motor elevalunas trasero derecho -.
53	30A	Unidad de control red de a bordo. Resistencia luneta trasera.
54	20A	Bombilla luz antiniebla izquierda. Bombilla luz antiniebla derecha.
55	-	no utilizado
56	40A	Relé parabrisas térmico.
57	7.5A	Faro delantero izquierdo. Bombilla luz lateral delantera izquierda. Piloto trasero izquierdo.
58	7.5A	Faro delantero derecho. Bombilla luz de posición delantera derecha. Luz trasera derecha.
59	15A	Faro delantero izquierdo. Bombilla luz de cruce izquierda. Unidad de control red de a bordo.
59	30A	Lámpara de descarga para faro izquierdo. en faro delantero izquierdo.
60	15A	Bombilla luz diurna izquierda. Bombilla luz diurna derecha.

N°	A	Descripción
-	15A	Panel de control del elevador de ventana de la puerta del conductor / Motor del elevador de ventana de la puerta del conductor / Interruptor del elevador de ventana de la puerta del pasajero delantero / Motor del elevador de ventana de la puerta del pasajero delantero
-	15A	Panel de control del elevalunas de la puerta del conductor // Interruptor de bloqueo del elevalunas trasero: Interruptor del elevador de ventana de la puerta trasera izquierda / Motor del elevador de ventana trasera izquierda / Interruptor del elevador de ventana en la puerta trasera derecha / Motor del elevador de ventana trasera derecha
-		Relé de suministro de energía terminal 30 [dependiendo de la configuración]
-		Relé principal [dependiendo de la configuración]
-		Relé de luz de estacionamiento (Nido 8, izquierda)
-		Relé de luz de cruce (Nido 8, derecha)
-		Relé de alivio de contacto X
-		Relé de la bomba de combustible (Nido 13, izquierda)
-		Relé de suministro de combustible a través de línea de presión (Nido 13, derecha)
-		Relé de aire acondicionado

N°	A	Descripción
-		Generador
-		Interruptor de encendido/arranque / Interruptor de luces / Módulo de electrónica de la columna de dirección / Relé de alivio de contacto X / Relé de la bomba de combustible / Relé de suministro de combustible de alta presión / Relé de luces bajas / Fusible 20 en el portafusibles B / Relé de luces laterales / Relé de suministro de energía del terminal 30 / Relé principal / Relé de suministro de energía de la unidad de control Simos / Fusible 36 en el portafusibles B
-		Unidad de control de dirección asistida / Bomba de dirección asistida eléctrica
-		Unidad de control ABS
-		Unidad de control del ventilador del radiador Ventilador del radiador
-	25A	Unidad de control ABS
-	30A	Unidad de control del ventilador del radiador
-	5A	Unidad de control de suministro de energía a bordo

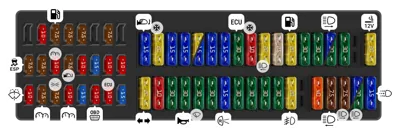

Fusiblera del habitáculo (hasta Junio 2017)

Caja de relés y fusibles 1 -SR1-

Panel de fusibles del motor -SA y SC-
