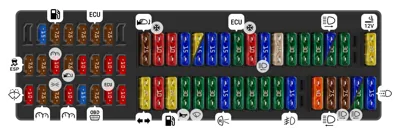

Fusiblera del habitáculo

N°	A	Descripción
1	-	no utilizado
2	15A	Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Interruptor limpiaparabrisas intermitente. Interruptor bomba lavafaros y bomba lavafaros.
3	7.5A	Relé bomba gasolina. Unidad de control red de a bordo. Interruptor de encendido y arranque. Unidad de control de la bomba de combustible [motor 1.4L sobrealimentado]. Unidad de control del motor. Relé de alimentación de combustible a presión.
4	7.5A	Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Centralita multifunción volante.
5	7.5A	Bomba de vacío de freno [motor 1.4L sobrealimentado].
6	7.5A	Unidad de control y unidad de comunicación del módulo de llamada de emergencia.
7	7.5A	Luz de matrícula, izquierda. Luz de matrícula, derecha. Mando de iluminación para interruptores e instrumentos. Mando reglaje alcance faros.
8	-	no utilizado
9	7.5A	Centralita ABS. Pulsador desactivación TCS y ESP. Pulsador indicador presión neumáticos. Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Transmisor de ángulo de dirección [con ESPl].
10	7.5A	Unidad principal.
11	10A	Iluminador para interruptores e instrumentos. Mando reglaje alcance faros. Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Interruptor de control de crucero. Unidad de control del alcance luminoso. Cuadro de instrumentos. Unidad de control en cuadro de instrumentos. Servomotor regulacion alcance faros izquierdo. Servomotor regulacion alcance faros derecho.
12	7.5A	Regulador retrovisor exterior. Retrovisor exterior lado conductor. Retrovisor exterior lado pasajero delantero.
13	10A	Centralita cambio automatico.
14	7.5A	Centralita airbag.
15	10A	Resistencia calefactora para chorro lavaparabrisas izquierdo. Resistencia calefactora para chorro lavaparabrisas derecho.
16	10A	Centralita asistencia aparcamiento.
17	10A	Bomba lavaparabrisas y luneta trasera.
18	7.5A	Cuadro de instrumentos. Unidad de control en cuadro de instrumentos. Lámpara antiniebla trasera derecha.
19	7.5A	Relé luces de posición. Cabecera. Unidad de control red de a bordo. Interruptor de encendido y arranque.
20	10A	Cuadro de instrumentos. Unidad de control en cuadro de instrumentos. Centralita electrónica columna de dirección. Unidad de mando en la columna de dirección. Transmisor de ángulo de dirección [con ESPl]. Relé principal [motor de gasolina]. Borne 30 relé de alimentación [motor Diesel].
21	15A	Unidad de control red de a bordo. Luz de lectura del lado del conductor. Luz de lectura del lado del pasajero delantero. Luz interior de apagado retardado. Luz del maletero derecho. Luz de lectura trasera central.
22	7.5A	Conector de diagnóstico. Sensor de lluvia y luz. Relé de luces de posición. Relé de retrovisores exteriores térmicos. Centralita de climatronic. Centralita de aire acondicionado. Solenoide de bloqueo de extracción de llave de contacto.
23	10A	Palanca selectora. Sensor de lluvia. Unidad de control de la caja de cambios automática. Unidad de control de la red de a bordo. Unidad de control del motor.
24	10A	Unidad de control red de a bordo. Resistencia retrovisor exterior lado conductor. Resistencia retrovisor exterior lado acompañante. Relé retrovisor exterior térmico.
25	7.5A	Espejo retrovisor interior. Espejo retrovisor interior antideslumbrante. Transmisor de alta presión. Unidad de control para climatronic. Unidad de control para ventilador del radiador. Unidad de control para aire acondicionado. Válvula de regulación del compresor del aire acondicionado. Conector de diagnóstico.
26	10A	Medidor de masa de aire. Relé de aire acondicionado. Unidad de control de dirección asistida.
27	10A	Interruptor de luz de marcha atrás.
28	15A	Sondas lambda. Resistencia sondas lambda. Inyectores de combustible. Electroválvula canister 1. Centralita de precalentamiento [motor Diesel].
29	20A	Bobinas de encendido con etapa final [motor 1.4L y sobrealimentado]
29	15A	Regulador de presión de combustible [motor Diesel]. Válvula dosificadora de combustible [motor Diesel].
30	15A	Bomba de refrigeración del aire de admisión [motor 1.4L sobrealimentado].
31	15A	Bobinas de encendido con etapa final [motor 1.6L]. Electroválvula de control de la presión de sobrealimentación [motor Diesel]. Unidad de control de bujías de incandescencia [motor Diesel]. Válvula de cambio del enfriador de recirculación de gases de escape [motor Diesel]. Bomba de circulación de refrigerante 2 [motor Diesel]. Válvula de solenoide del filtro del cartucho 1 [motor 1.4L sobrealimentado]. Válvula de ajuste del árbol de levas de admisión 1 [motor 1.4L sobrealimentado]. Válvula de control de presión de aceite [motor 1.4L sobrealimentado].
32	30A	Unidad de control del motor.
33	10A	Interruptor de pedal de freno. Interruptor de luz de freno. Conmutador pedal embrague. Relé climatizador. Ventilador radiador. Centralita ventilador radiador. Transmisor de posición del pedal de embrague [motor 1.4L sobrealimentado]. , [transmisión manual].
34	15A	Faro delantero izquierdo. Bombilla luz de carretera derecha. Faro delantero derecho. Bombilla luz larga izquierda. Cuadro de instrumentos. Unidad de control en cuadro de instrumentos.
35	25A	Relé lavafaros.
36	30A	Unidad principal.
37	30A	Centralita calefacción asientos delanteros.
38	30A	Centralita cambio automatico.
39	15A	Faro delantero derecho. Bombilla luz de cruce derecha. Unidad de control red de a bordo.
39	30A	Lámpara de descarga para faro derecho. en faro delantero derecho.
40	30A	Unidad de control del ventilador de aire fresco.
41	-	no utilizado
42	20A	Encendedor de cigarrillos.
43	20A	Unidad de control red de a bordo. Bombilla intermitente delantero izquierdo. Bombilla intermitente delantera derecha. Bombilla intermitente trasero izquierdo. Lámpara intermitente trasero derecho. Bombilla luz de freno izquierda. Bombilla luz de freno derecha. Bombilla luz freno superior.
44	10A	Emisor de alarma antirrobo. Bocina de alarma antirrobo.
45	20A	Módulo de alimentación de combustible. Bomba de cebado de combustible. Relé de bomba de combustible. Relé de alimentación de combustible a presión. Unidad de control de bomba de combustible [motor 1.4L sobrealimentado].
46	30A	Unidad de control red de a bordo. Bocina y señal bitono.
47	30A	Unidad de control red de a bordo. Motor limpiaparabrisas.
48	30A	Unidad de control red de a bordo. Mando cierre centralizado puerta conductor. Mando cierre centralizado puerta acompañante. Mando cierre centralizado puerta trasera izquierda. Mando cierre centralizado puerta trasera derecha. Actuador de bloqueo de la tapa trasera. Motor de bloqueo de la tapa del depósito.
49	15A	Unidad de control red de a bordo. Lámpara de luz de marcha atrás izquierda . Lámpara de luz de marcha atrás derecha .
50	30A	Centralita puerta conductor . Conmutador elevalunas delantero izquierdo. Motor elevalunas conductor.
51	30A	Unidad de control de la puerta del acompañante . Interruptor del elevalunas de la puerta del acompañante. Motor del elevalunas de la puerta del acompañante.
52	30A	Centralita puertas traseras. Interruptor elevalunas puertas traseras. Motor elevalunas trasero.
53	30A	Unidad de control red de a bordo. Resistencia luneta trasera.
54	15A	Bombilla luz antiniebla izquierda. Bombilla luz antiniebla derecha.
55	-	no utilizado
56	40A	Relé parabrisas térmico.
57	7.5A	Faro delantero izquierdo. Bombilla luz lateral delantera izquierda. Piloto trasero izquierdo.
58	7.5A	Faro delantero derecho. Bombilla luz de posición delantera derecha. Luz trasera derecha.
59	15A	Faro delantero izquierdo. Bombilla luz de cruce izquierda. Unidad de control red de a bordo.
59	30A	Lámpara de descarga para faro izquierdo. en faro delantero izquierdo.
60	15A	Bombilla luz diurna izquierda. Bombilla luz diurna derecha.
