Conectores -SA-
| N° | A | Descripción | |
|---|---|---|---|
| - | Arrancador / Generador con regulador de voltaje | ||
| - | Caja de fusibles B / Fusible 1 en la caja de fusibles B / Fusible 2 en la caja de fusibles B / Fusible 3 en la caja de fusibles B / Fusible 4 en la caja de fusibles B / Fusible 5 en la caja de fusibles B / Fusible 6 en la caja de fusibles B / Fusible 7 en la caja de fusibles B / Fusible 8 en la caja de fusibles B / Fusible 9 en la caja de fusibles B / Fusible 10 en la caja de fusibles B / Fusible 12 en la caja de fusibles B / Fusible 14 en la caja de fusibles B / Fusible 15 en la caja de fusibles B / Fusible 17 en la caja de fusibles B / Fusible 18 en la caja de fusibles B / Fusible 20 en la caja de fusibles B / Fusible 21 en la caja de fusibles B / Fusible 26 en la caja de fusibles B / Relé de embrague electromagnético / Relé principal / Relé de arranque 1 / Relé de arranque 2 | ||
| - | Caja de fusibles C / Fusible 13 en la caja de fusibles C / Fusible 14 en la caja de fusibles C / Fusible 15 en la caja de fusibles C / Fusible 16 en la caja de fusibles C / Fusible 17 en la caja de fusibles C / Fusible 18 en la caja de fusibles C / Fusible 19 en la caja de fusibles C / Fusible 20 en la caja de fusibles C / Fusible 23 en la caja de fusibles C / Fusible 24 en la caja de fusibles C / Fusible 25 en la caja de fusibles C / Fusible 38 en la caja de fusibles C / Fusible 48 en la caja de fusibles C | ||
| - | Caja de fusibles C / Fusible 7 en la caja de fusibles C / Fusible 26 en la caja de fusibles C / Fusible 30 en la caja de fusibles C / Fusible 31 en la caja de fusibles C / Fusible 33 en la caja de fusibles C / Fusible 35 en la caja de fusibles C / Fusible 36 en la caja de fusibles C / Fusible 39 en la caja de fusibles C / Fusible 40 en la caja de fusibles C / Fusible 41 en la caja de fusibles C / Fusible 42 en la caja de fusibles C / Fusible 44 en la caja de fusibles C / Fusible 45 en la caja de fusibles C / Fusible 46 en la caja de fusibles C / Fusible 50 en la caja de fusibles C / Fusible 52 en la caja de fusibles C / Fusible 53 en la caja de fusibles C / Fusible 58 en la caja de fusibles C / Fusible 60 en la caja de fusibles C / Fusible 61 en la caja de fusibles C / Relé de suministro de energía terminal 15 / Relé de suministro de energía terminal 74 | ||
| - | Unidad de control de la dirección asistida | ||
| 508 | Conector de batería |
Panel de fusibles del motor -SB-
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Unidad de control del motor | |
| - | 7.5A | Bomba de enfriamiento de aire de carga [para vehículos con un motor de gasolina de 1.0 l][para autos con un motor de gasolina de 1.5 l] / Relé de bomba de vacío [para autos con un motor de gasolina de 1.6 l][para autos con un motor de gasolina de 1.5 l] | |
| - | 15A | Sonda lambda 1 después del neutralizador / Sonda lambda 1 antes del neutralizador | |
| - | 15A | Unidad de control de la bomba de combustible / Relé de la bomba de combustible [para autos con un motor de gasolina de 1.6 l] | |
| - | 10A | Sensor de nivel y temperatura de aceite [para autos con un motor de gasolina de 1.5 l] / Válvula solenoide 1 adsorbedor / Válvula 1 del control de tiempo de válvula de admisión [para vehículos con un motor de gasolina de 1.0 l] / Válvula 1 para el control de tiempo de válvula de escape [para vehículos con un motor de gasolina de 1.0 l][para autos con un motor de gasolina de 1.5 l] / Válvula reguladora de presión de aceite [para vehículos con un motor de gasolina de 1.0 l][para autos con un motor de gasolina de 1.5 l] / Ventilador del radiador / Ajustador de leva de admisión cilindro 2 [para autos con un motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 2 [para autos con un motor de gasolina de 1.5 l] / Ajustador de leva de admisión cilindro 3 [para autos con un motor de gasolina de 1.5 l] / Ajustador de leva de escape cilindro 3 [para autos con un motor de gasolina de 1.5 l] / Válvula 1 para el control de tiempo de válvula de admisión [para autos con un motor de gasolina de 1.6 l][para autos con un motor de gasolina de 1.5 l] | |
| - | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida [para autos con un motor de gasolina de 1.6 l][para autos con un motor de gasolina de 1.5 l] | |
| - | 15A | Bomba de vacío del sistema de frenos / Relé de bomba de vacío [para autos con un motor de gasolina de 1.6 l][para autos con un motor de gasolina de 1.5 l] | |
| - | 10A | Relé de la bomba de combustible [para autos con un motor de gasolina de 1.6 l] / Inyector cilindro 1 [para autos con un motor de gasolina de 1.6 l] / Inyector cilindro 2 [para autos con un motor de gasolina de 1.6 l] / Inyector cilindro 3 [para autos con un motor de gasolina de 1.6 l] / Inyector cilindro 4 [para autos con un motor de gasolina de 1.6 l] | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 7.5A | Unidad de control para monitoreo de batería [para vehículos con sistema start-stop] / Unidad de control de suministro de energía a bordo [para vehículos sin una interfaz de diagnóstico de bus de datos separada][para vehículos sin sistema start-stop] / Interfaz de diagnóstico de bus de datos [para vehículos con una interfaz de diagnóstico de bus de datos separada][para vehículos sin sistema start-stop] | |
| - | 10A | Relé de embrague electromagnético | |
| - | 7.5A | Unidad de control ABS / Relé principal / Unidad de control del motor | |
| - | 30A | Unidad mecatrónica de la caja de cambios DSG [para vehículos con caja de cambios DSG] / Unidad de control de transmisión automática [para vehículos con transmisión automática] | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 60A | Unidad de control ABS | |
| - | 25A | Unidad de control ABS | |
| - | 50A | Ventilador del radiador | |
| - | Relé de la bomba de combustible [para autos con un motor de gasolina de 1.6 l] | ||
| - | Relé de embrague electromagnético | ||
| - | Relé de arranque 2 | ||
| - | Relé de bomba de vacío [para autos con un motor de gasolina de 1.6 l] [para autos con un motor de gasolina de 1.5 l] | ||
| - | Relé de arranque 1 | ||
| - | Relé principal |

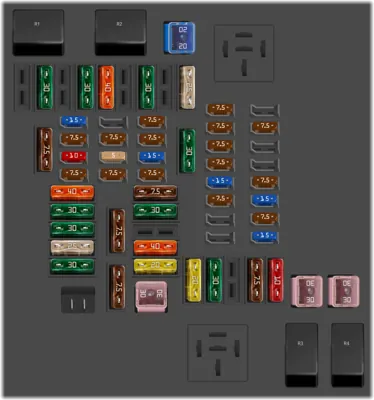

Panel de fusibles interior -SC-
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé para el sistema de dosificación de agente reductor (diésel) Relé para válvulas de cierre de gas (con motor de gas natural) | ||
| - | Relé de la bomba del limpiaparabrisas | ||
| - | Relé de suministro de voltaje del terminal 15 | ||
| - | Relé de suministro de voltaje del terminal 75x | ||
| - | - | ||
| - | - | ||
| 1 | 20A | Unidad de control del detector de remolque | |
| 3 | 30A | Amplificador | |
| 5 | 30A | Unidad de control de ajuste del techo corredizo | |
| 6 | 40A | Unidad de control de suministro a bordo | |
| 8 | 30A | Unidad de control del ventilador de aire fresco | |
| 10 | 25A | Unidad de control del detector de remolque | |
| 11 | 7.5A | Relé para válvulas de cierre de gas (gas natural) | |
| 12 | 15A | Cinturón de seguridad delantero izquierdo (conducción por la izquierda) Cinturón de seguridad delantero derecho (conducción por la derecha) | |
| 13 | 7.5A | Sensor de lluvia y luz Conexión de diagnóstico Interruptor rotativo de luz Unidad de control de electrónica de la columna de dirección | |
| 14 | 10A | Unidad de control de electrónica de la columna de dirección | |
| 15 | 7.5A | Unidad de control del módulo de llamada de emergencia y unidad de comunicación Inserto del panel de instrumentos | |
| 16 | 40A | Unidad de control de suministro a bordo | |
| 17 | 30A | Unidad de control de la puerta del conductor (conducción por la derecha) Unidad de control de la puerta del pasajero delantero (conducción por la izquierda) Unidad de control de la puerta trasera del lado del conductor (conducción por la derecha) Unidad de control de la puerta trasera del lado del pasajero (conducción por la izquierda) | |
| 18 | 30A | Unidad de control de suministro a bordo | |
| 19 | 25A | Unidad de control 1 para electrónica de información | |
| 20 | 30A | Unidad de control de suministro a bordo | |
| 23 | 7.5A | Manija de la tapa trasera | |
| 24 | 5A | Unidad de control del lector de tarjetas Chip Soporte para teléfono Concentrador USB Unidad de control de estabilización de transmisión y recepción Sintonizador de TV Reproductor de CD Unidad de visualización para la unidad de control de visualización y operación de información delantera | |
| 25 | 7.5A | Unidad de control de electrónica de la columna de dirección | |
| 26 | 7.5A | Interfaz de diagnóstico del bus de datos | |
| 27 | 7.5A | Unidad de control de amortiguación controlada electrónicamente | |
| 28 | 7.5A | Sensor de alarma antirrobo | |
| 29 | 7.5A | Bocina del sistema de alarma antirrobo | |
| 30 | 15A | Cinturón de seguridad delantero izquierdo (conducción por la derecha) Cinturón de seguridad delantero derecho (conducción por la izquierda) | |
| 31 | 7.5A | Controles de calefacción y aire acondicionado | |
| 32 | 7.5A | Unidad de control de electrónica de la columna de dirección Interruptor de encendido/arranque | |
| 33 | 30A | Unidad de control de la puerta del conductor (conducción por la izquierda) Unidad de control de la puerta del pasajero delantero (conducción por la derecha) Unidad de control de la puerta trasera del lado del conductor (conducción por la izquierda) Unidad de control de la puerta trasera del lado del pasajero (conducción por la derecha) | |
| 35 | 40A | Unidad de control de suministro a bordo | |
| 36 | 20A | Unidad de control de suministro a bordo | |
| 37 | 30A | Unidad de control de calefacción de asientos | |
| 38 | 30A | Unidad de control de suministro a bordo | |
| 39 | 7.5A | Cámara delantera para sistemas de asistencia al conductor Unidad de control de control de crucero adaptativo Unidad de control de ayuda de estacionamiento Unidad de control de Monitor de Punto Ciego Unidad de control 2 de Monitor de Punto Ciego | |
| 40 | 7.5A | Conexión de diagnóstico Interruptor rotativo de luz Unidad de control de electrónica de la columna de dirección Faro delantero izquierdo (con faros halógenos) Faro delantero derecho (con faros halógenos) Regulador de control de rango de faros Módulo de interruptor 1 en la consola central Interruptor de luz de reversa Espejo interior | |
| 41 | 7.5A | Ajustador de espejo exterior | |
| 42 | 7.5A | Relé de arranque 1 Relé de arranque 2 Emisor de posición del embrague (con caja de cambios manual) Emisor de presión para el circuito de refrigerante Unidad de control para sonido estructural Relé para válvulas de cierre de gas (gas natural) | |
| 43 | 15A | Relé de la bomba del limpiaparabrisas Motor del limpiaparabrisas trasero Elemento calefaccionado del chorro del limpiaparabrisas izquierdo Elemento calefaccionado del chorro del limpiaparabrisas derecho | |
| 44 | 7.5A | Unidad de control del airbag Lámpara de advertencia de airbag desactivado en el lado del pasajero delantero | |
| 48 | 7.5A | Unidad de control para bloqueo electrónico de la columna de dirección Interfaz para el sistema de entrada y arranque | |
| 51 | 7.5A | Toma de carga USB 1 | |
| 52 | 15A | Faro delantero derecho (con faros LED) | |
| 53 | 7.5A | Solenoide de bloqueo de extracción de llave de encendido Mecanismo selector | |
| 54 | 15A | Faro delantero izquierdo (con faros LED) | |
| 55 | 20A | Encendedor de cigarrillos Fusible 51 en el soporte de fusibles C (toma de carga USB 1) | |
| 56 | 30A | Controles de calefacción y aire acondicionado | |
| 58 | 7.5A | Bomba de limpiaparabrisas y limpiavidrios trasero | |
| 59 | 10A | Unidad de control de suministro a bordo | |
| 60 | 30A | Unidad de control del detector de remolque | |
| 61 | 30A | Unidad de control del detector de remolque |
