Volvo S60 / Fusibles 2001

Compartimento del motor

Compartimento del motor
N°ADescripción
1 25A Accesorios
2 20A Luces auxiliares (opcional)
4 20A Sensor de oxígeno de tres vías
5 15A Calefactor de ventilación del cárter, Válvulas solenoides
6 15A Sensor de flujo de aire, Módulo de control del motor, Inyectores
7 10A Control del acelerador
8 10A Compresor del aire acondicionado, Sensor de posición del pedal del acelerador
9 15A Bocina
11 20A Compresor del aire acondicionado, Bobinas de encendido, Ventilador eléctrico
12 5A Contacto de la luz de freno
13 25A Limpiaparabrisas
14 30A ABS/DSTC
16 15A Limpiaparabrisas, Lavafaros (ciertos modelos)
19 30A ABS/DSTC
22 25A Motor de arranque
23 5A Módulo de control del motor

Compartimento de pasajeros

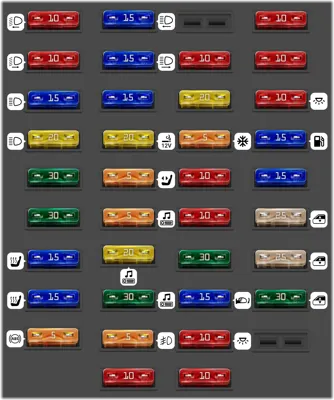

Compartimento de pasajeros
N°ADescripción
1 10A Luz baja izquierda
2 10A Luz baja derecha
3 15A Faros, luces bajas
4 20A Faros, luces altas
5 30A Asiento eléctrico del conductor.
6 30A Asiento eléctrico del pasajero
7 15A Asiento calefaccionado, delantero izquierdo (opcional).
8 15A Asiento calefaccionado, delantero derecho (opcional).
9 5A ABS
10 15A Luz alta izquierda
11 15A Luz alta derecha.
12 15A Limpiaparabrisas de faros (ciertos modelos).
13 20A Toma eléctrica 12V
14 5A Asiento eléctrico lado del pasajero. Hebilla del cinturón de seguridad delantero
15 5A Audio, VNS
16 20A Audio
17 30A Amplificador de radio
18 5A Luces antiniebla delanteras.
19 10A VNS
21 10A Transmisión automática, bloqueo de cambio (shiftlock)
22 20A Indicadores de dirección
23 5A Módulo de interruptor de luces, Módulo de interruptor, Funciones de clima y confort, Conector de diagnóstico, Módulo del volante
24 10A Relé de aumento Xfeed: Control de clima, Asiento eléctrico del conductor, Información del conductor
25 10A Alimentación 30 del interruptor de encendido: Módulo electrónico central: 50, S, X, 15 Airbag X, Relé X, Relé 15, Relé Motor de arranque.
26 30A Ventilador del sistema de control de clima
27 15A Módulo electrónico - puertas delanteras y espejos de las puertas -
28 10A Módulo electrónico - luces de cortesía
29 10A Teléfono.
30 10A Luces de estacionamiento, delanteras izquierdas y traseras izquierdas.
31 10A Luces de estacionamiento, delanteras derechas y traseras derechas, Iluminación de la matrícula.
32 10A Módulo electrónico central, Iluminación del espejo de vanidad, Dirección asistida, Iluminación general.
33 15A Bomba de combustible
34 15A Techo solar
35 25A Sistema de cierre centralizado, Elevalunas eléctricos. Espejo de la puerta izquierda.
36 25A Sistema de cierre centralizado, Elevalunas eléctricos. Espejo de la puerta derecha.
37 30A Elevalunas eléctricos traseros

Fusibles en el compartimento de carga

Fusibles en el compartimento de carga
N°ADescripción
1 15A Módulo electrónico trasero
2 10A Luz antiniebla trasera
3 15A Luz de freno
4 10A Luces de reversa
5 15A Desempañador de la ventana trasera, Relé 15I (accesorios)
6 10A Abridor de la tapa del maletero
7 10A Reposacabezas plegables
8 15A Cierre centralizado de las puertas traseras, Tapa del depósito de combustible
9 15A Enganche de remolque (alimentación 30)
10 10A Cambiador de CD, CD ROM, VNA, Antena
11 15A Módulo electrónico
12 10A Enganche de remolque (alimentación 15 I)
13 15A Toma eléctrica en el maletero
