Volvo S60 / Fusibles 2002

Compartimento del motor

Compartimento del motor
N°ADescripción
1 25A Accesorios
2 20A Luces auxiliares (opcional)
3 15A Bomba de vacío
4 20A Sensor de oxígeno de tres vías
5 15A Calefaccionador del cárter, Válvulas solenoides
6 15A Sensor de masa de aire, Módulo de control del motor, Inyectores
7 10A Control del acelerador
8 10A Compresor de aire acondicionado, Sensor de posición del pedal del acelerador
9 15A Claxon
11 20A Compresor de aire acondicionado, Bobinas de encendido, Ventilador eléctrico
12 5A Contacto de luz de freno
13 25A Limpiaparabrisas
14 30A ABS/DSTC
16 15A Limpiaparabrisas, Lavadores de faros (ciertos modelos)
17 10A Luces bajas, derecha
18 10A Luces bajas, izquierda
19 30A ABS/DSTC
20 15A Luces altas, izquierda
21 15A Luces altas, derecha
22 25A Motor de arranque

Compartimiento de pasajeros

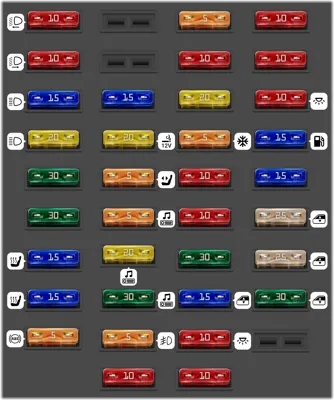

Compartimiento de pasajeros
N°ADescripción
1 10A Luz de cruce izquierda
2 10A Luz de cruce derecha
3 15A Faros, luces de cruce
4 20A Faros, luces altas
5 30A Asiento del conductor eléctrico.
6 30A Asiento del pasajero eléctrico.
7 15A Asiento calefaccionado, delantero izquierdo (opcional).
8 15A Asiento calefaccionado, delantero derecho (opcional).
9 5A ABS
12 15A Limpiaparabrisas de faros (ciertos modelos)
13 20A Enchufe eléctrico 12V
14 5A Asiento eléctrico lado del pasajero. Hebilla del cinturón de seguridad del asiento delantero.
15 5A Audio, VNS
16 20A Audio
17 30A Amplificador de radio
18 5A Luces antiniebla delanteras.
19 10A VNS
20 5A Interruptor de transporte
21 10A Transmisión automática, bloqueo de cambio.
22 20A Indicadores de dirección
23 5A Módulo de interruptor de luces, Módulo de interruptor, Funciones de clima y confort, Conector de diagnóstico, Módulo del volante
24 10A Relé de aumento X-feed: Control de clima, Asiento del conductor eléctrico, Información del conductor
25 10A Alimentación del interruptor de encendido 30: Módulo electrónico central: 50, S, X, 15 Airbag X, Relé X, Relé 15, Relé del motor de arranque.
26 30A Ventilador del sistema de control de clima
27 15A Sistema de cierre centralizado, ventanas eléctricas, módulos de puertas delanteras, espejos retrovisores
28 10A Módulo electrónico - iluminación de cortesía
29 10A Teléfono.
30 10A Luces de estacionamiento, delanteras izquierda y traseras izquierda.
31 10A Luces de estacionamiento, delanteras derecha y traseras derecha, Iluminación de la placa de matrícula.
32 10A Módulo electrónico central, Iluminación del espejo de vanidad, Dirección asistida, Iluminación general.
33 15A Bomba de combustible
34 15A Techo solar
35 25A Sistema de cierre centralizado, Ventanas eléctricas. Espejo de puerta izquierda.
36 25A Sistema de cierre centralizado, Ventanas eléctricas. Espejo de puerta derecha.
37 30A Ventanas eléctricas traseras

Fusibles en el compartimento de carga

Fusibles en el compartimento de carga
N°ADescripción
1 10A Módulo electrónico trasero
2 10A Luz antiniebla trasera
3 15A Luz de freno
4 10A Luces de reversa
5 5A Desempañador de la ventana trasera, Relé 151 (accesorios)
6 10A Apertura del maletero
7 10A Reposacabezas plegables
8 15A Cierre centralizado de puertas traseras, Tapa del depósito de combustible
9 15A Enganche de remolque (alimentación 30) (accesorio)
11 15A Módulo electrónico, accesorios
15 20A Enganche de remolque (alimentación 15 I)
16 15A Enchufe eléctrico en el maletero (accesorios)
17 5A Módulo de control de tracción en las cuatro ruedas
