Caja de fusibles y relés del compartimento del motor

N°	A	Descripción
1	25A	Calefactor de estacionamiento [opcional]
2	20A	Luces complementarias [opcional]
3	-	-
4	20A	Sondas lambda, unidad de mando del motor [diesel], Válvula de alta presión [diesel]
5	10A	Calefacción de la ventilación del cárter, electroválvulas, Distribuidor de combustible [Bi-Fuel]
6	15A	Sonda de masa de aire, unidad de mando del motor, inyectores.
6	5A	Sonda de masa de aire [diesel]
7	10A	Unidad de la mariposa
8	10A	Compresor de AC, sensor del pedal del acelerador, ventilador de la caja de electrónica
9	15A	Bocina
10	-	-
11	20A	Compresor de AC, bobinas de encendido, válvulas solenoide [gasóleo]
12	5A	Conexión de luces de freno
13	25A	Limpiaparabrisas
14	30A	ABS/STC/DSTC
15	15A	Válvula de depósito de gas [Bi-Fuel]
16	15A	Rociador (parabrisas), lavafaros
17	10A	Luz de cruce (derecha)
18	10A	Luz de cruce (izquierda)
19	30A	ABS/STC/DSTC
20	15A	Luz larga (izquierda)
21	15A	Luz larga (derecha)
22	40A	Motor de arranque
23	5A	Unidad de mando del motor
24	-	-

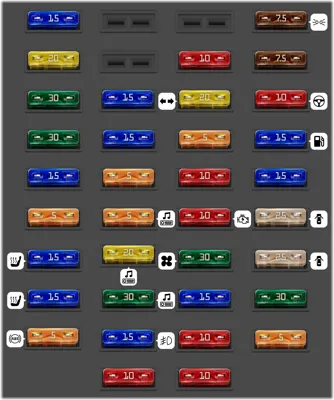

Caja de fusibles del habitáculo

N°	A	Descripción
1	15A	Luces principales (de cruce), Bi-Xenon [opcional]
2	20A	Luces principales (luces largas)
3	30A	Asiento motorizado (conductor)
4	30A	Asiento motorizado (pasajero)
5	15A	Dirección asistida dependiente de la velocidad, bomba de vacío.
6	5A	Válvula de depósito de gas (Bi-Fuel)
7	15A	Calefacción del asiento (delantero izquierdo)
8	15A	Calefacción del asiento (delantero derecho)
9	5A	ABS/STC/DSTC
10	-	-
11	-	-
12	15A	Control de la altura de las luces, limpiafaros
13	15A	Toma eléctrica 12 V
14	5A	Asiento motorizado (pasajero)
15	5A	Audio, RTI [opcional]
16	20A	Audio
17	30A	Amplificador de audio
18	15A	Luces antiniebla (delanteras)
19	10A	Pantalla RTI [opcional]
20	-	-
21	10A	Alimentación D2 aumentada: caja de cambios automática, bloqueo de la palanca de cambios
22	20A	Intermitentes
23	5A	Unidad de regulación luces, unidad de regulación toma de diagnósticos, unidad de regulación palancas del climatizador, volante
24	10A	Alimentación D1 aumentada: climatizador, asiento motorizado (conductor), instrumento combinado, calefactor de estacionamiento [opcional]
25	10A	Cerradura de encendido (alimentación 30), módulo electrónico central, relé motor de arranque, unidad de mando del motor
26	30A	Ventilador del sistema climatizador
27	15A	Chasis activo FOUR-C
28	10A	Módulo electrónico (techo), iluminación interior (techo)
29	10A	Teléfono [opcional]
30	7.5A	Luces de posición/estacionamiento (izquierda, delantera y trasera)
31	7.5A	Luces de posición/estacionamiento (derecha, delantera y trasera), iluminación de la matrícula
32	10A	Módulo electrónico central, iluminación espejo de cortesía, dirección asistida, iluminación general, iluminación de la guantera
33	15A	Bomba de combustible
34	15A	Techo solar
35	25A	Cierre centralizado, elevalunas eléctrico, retrovisor exterior (delantero izquierdo)
36	25A	Cierre centralizado, elevalunas eléctrico, retrovisor exterior (delantero derecho)
37	30A	Elevalunas eléctricos (traseros), seguro para niños
38	5A	Sirena de alarma

Caja de fusibles en el maletero

N°	A	Descripción
1	10A	Módulo electrónico trasero (REM), iluminación (compartimento de equipajes)
2	10A	Luces antiniebla traseras
3	15A	Luces de freno
4	10A	Luces traseras
5	5A	Luneta trasera térmica, relé alimentación 15I (atrás)
6	10A	Apertura del maletero
7	10A	Abatir reposacabezas
8	15A	Cierre de las puertas traseras, tapa del depósito
9	15A	Gancho de remolque, alimentación 30
10	10A	Cargador de CD [opcional], RTI [opcional]
11	15A	Módulo electrónico, AEM [opcional]
12	-	-
14	7.5A	Luces de freno
15	20A	Enganche de remolque [alimentación 15 l]
16	15A	Toma de corriente compartimento de equipajes [opcional]
17	7.5A	Filtro de combustible térmico [diesel] Unidad de mando tracción en las cuatro ruedas (AWD)
18	15A	Filtro de combustible térmico [diesel]
