Volvo S60 / Fusibles 2004

Caja de fusibles y relés del compartimento del motor

Caja de fusibles y relés del compartimento del motor
N°ADescripción
1 25A Calefactor de estacionamiento [opcional]
2 20A Luces complementarias [opcional]
3 - -
4 20A Sondas lambda, unidad de mando del motor [diesel], Válvula de alta presión [diesel]
5 10A Calefacción de la ventilación del cárter, electroválvulas, Distribuidor de combustible [Bi-Fuel]
6 15A Sonda de masa de aire, unidad de mando del motor, inyectores.
6 5A Sonda de masa de aire [diesel]
7 10A Unidad de la mariposa
8 10A Compresor de AC, sensor del pedal del acelerador, ventilador de la caja de electrónica
9 15A Bocina
10 - -
11 20A Compresor de AC, bobinas de encendido, válvulas solenoide [gasóleo]
12 5A Conexión de luces de freno
13 25A Limpiaparabrisas
14 30A ABS/STC/DSTC
15 15A Válvula de depósito de gas [Bi-Fuel]
16 15A Rociador (parabrisas), lavafaros
17 10A Luz de cruce (derecha)
18 10A Luz de cruce (izquierda)
19 30A ABS/STC/DSTC
20 15A Luz larga (izquierda)
21 15A Luz larga (derecha)
22 40A Motor de arranque
23 5A Unidad de mando del motor
24 - -

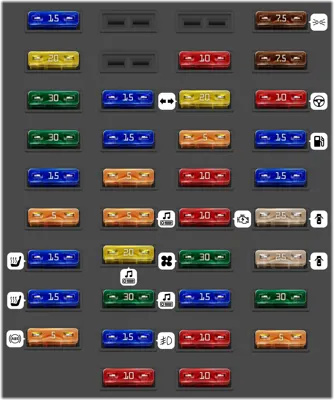

Caja de fusibles del habitáculo

Caja de fusibles del habitáculo
N°ADescripción
1 15A Luces principales (de cruce), Bi-Xenon [opcional]
2 20A Luces principales (luces largas)
3 30A Asiento motorizado (conductor)
4 30A Asiento motorizado (pasajero)
5 15A Dirección asistida dependiente de la velocidad, bomba de vacío.
6 5A Válvula de depósito de gas (Bi-Fuel)
7 15A Calefacción del asiento (delantero izquierdo)
8 15A Calefacción del asiento (delantero derecho)
9 5A ABS/STC/DSTC
10 - -
11 - -
12 15A Control de la altura de las luces, limpiafaros
13 15A Toma eléctrica 12 V
14 5A Asiento motorizado (pasajero)
15 5A Audio, RTI [opcional]
16 20A Audio
17 30A Amplificador de audio
18 15A Luces antiniebla (delanteras)
19 10A Pantalla RTI [opcional]
20 - -
21 10A Alimentación D2 aumentada: caja de cambios automática, bloqueo de la palanca de cambios
22 20A Intermitentes
23 5A Unidad de regulación luces, unidad de regulación toma de diagnósticos, unidad de regulación palancas del climatizador, volante
24 10A Alimentación D1 aumentada: climatizador, asiento motorizado (conductor), instrumento combinado, calefactor de estacionamiento [opcional]
25 10A Cerradura de encendido (alimentación 30), módulo electrónico central, relé motor de arranque, unidad de mando del motor
26 30A Ventilador del sistema climatizador
27 15A Chasis activo FOUR-C
28 10A Módulo electrónico (techo), iluminación interior (techo)
29 10A Teléfono [opcional]
30 7.5A Luces de posición/estacionamiento (izquierda, delantera y trasera)
31 7.5A Luces de posición/estacionamiento (derecha, delantera y trasera), iluminación de la matrícula
32 10A Módulo electrónico central, iluminación espejo de cortesía, dirección asistida, iluminación general, iluminación de la guantera
33 15A Bomba de combustible
34 15A Techo solar
35 25A Cierre centralizado, elevalunas eléctrico, retrovisor exterior (delantero izquierdo)
36 25A Cierre centralizado, elevalunas eléctrico, retrovisor exterior (delantero derecho)
37 30A Elevalunas eléctricos (traseros), seguro para niños
38 5A Sirena de alarma

Caja de fusibles en el maletero

Caja de fusibles en el maletero
N°ADescripción
1 10A Módulo electrónico trasero (REM), iluminación (compartimento de equipajes)
2 10A Luces antiniebla traseras
3 15A Luces de freno
4 10A Luces traseras
5 5A Luneta trasera térmica, relé alimentación 15I (atrás)
6 10A Apertura del maletero
7 10A Abatir reposacabezas
8 15A Cierre de las puertas traseras, tapa del depósito
9 15A Gancho de remolque, alimentación 30
10 10A Cargador de CD [opcional], RTI [opcional]
11 15A Módulo electrónico, AEM [opcional]
12 - -
14 7.5A Luces de freno
15 20A Enganche de remolque [alimentación 15 l]
16 15A Toma de corriente compartimento de equipajes [opcional]
17 7.5A Filtro de combustible térmico [diesel] Unidad de mando tracción en las cuatro ruedas (AWD)
18 15A Filtro de combustible térmico [diesel]
