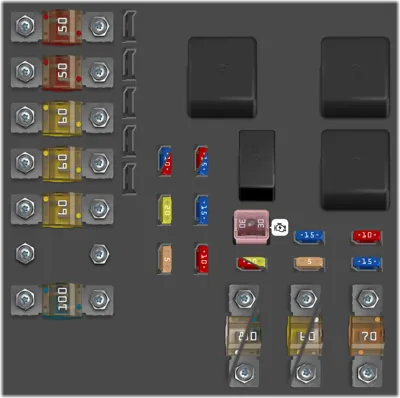

Compartimento del motor A

N°	A	Descripción
1	50A	Fusible principal CEM KL30B
2	50A	Fusible principal CEM KL30A
3	60A	Fusible principal RJBA KL30
4	60A	Fusible principal CJB KL30
5	60A	Fusible principal CJB 15E KL30
6	-	-
7	100A	PTC calefactor de aire
30	10A	Unidad de mando del motor
31	15A	Unidad de mando caja de cambios automática
32	15A	Compresor A/C
33	5A	Relé bobinas
34	30A	Relé del motor de arranque
35	10A	Bobinas [4 cilindros gasolina], unidad de mando de incandescencia
35	20A	Bobinas [5, 6 cilindros gasolina]
36	10A	Unidad de mando del motor, Mariposa [gasolina]
36	15A	Unidad de mando del motor, Mariposa [diésel]
37	15A	Sonda de masa de aire, válvulas [5 cilindros diésel]
38	10A	Válvulas del motor
39	15A	EVAP, Sonda lambda, Inyección [gasolina)
39	10A	Sonda Lambda [4 cil. gasolina, 5 cil. diésel]
40	20A	Bomba de vacío, válvulas del cárter [5 cilindros turbo, 2.0 GTDI] Calefactor del filtro diésel
41	5A	Calefactor de la ventilación del cárter [5 cilindros diésel]
42	70A	Bujía [5 cil. diésel]
43	60A	Ventilador de refrigeración [4-5 cil. gasolina]
43	80A	Ventilador de refrigeración [6 cilindros gasolina, 5 cilindros diésel]
44	80A	Servodirección electrohidráulica [1.6D]
44	100A	Servodirección electrohidráulica [otros]

N°	A	Descripción
15	-	-
16	10A	Ajuste de la altura de las luces [Xenon, Active Xenon]
17	20A	Fusible principal CEM
18	5A	ABS alimentación 15
19	5A	Dirección asistida dependiente de la velocidad
20	10A	Unidad de mando motor, transm. SRS
21	10A	Boquillas de lavado con calefacción
22	5A	Bomba de vacío I5T y GTDI
23	5A	Panel de las luces
24	-	-
25	-	-
26	-	-
27	5A	Relé caja del compartimento del motor
28	20A	Luces complementarias
29	15A	Bocina

N°	A	Descripción
8	20A	Lavafaros
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento
11	40A	Ventilador del habitáculo
12	-	-
13	40A	Bomba ABS
14	20A	Válvulas de ABS

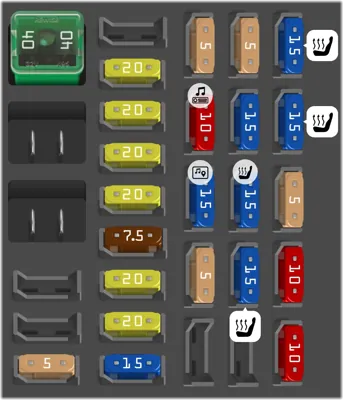

N°	A	Descripción
1	40A	Fusible principal unidad de mando audio, Altavoces de graves
2	-	-
3	-	-
4	-	-
5	-	-
6	5A	Conducción sin llave, tirador
7	-	-
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	7.5A	Keyless
13	20A	Asiento accionado eléctricamente lado de conductor
14	20A	Asiento accionado eléctricamente lado de acompañante
15	15A	Reposacabezas abatible
16	5A	ICM
17	10A	Radio, Display, RTI
18	15A	Infotainment
19	5A	Teléfono, Bluetooth TM
20	-	-
21	5A	Techo solar, alumbrado interior techo, sensor de climatización
22	15A	Encendedor Rear Seat Entertainment
23	15A	Calefacción de asiento lado del acompañante
24	15A	Calefacción de asiento lado del conductor
25	-	-
26	15A	Calefacción del asiento trasero derecho
27	15A	Calefacción del asiento trasero izquierdo
28	5A	Control de distancia de aparcamiento Cámara de estacionamiento RTI
29	10A	Unidad de mando AWD
30	10A	Chasis activo Four-C

N°	A	Descripción
1	-	-
2	-	-
3	7.5A	Iluminación interior, asiento accionado eléctricamente
4	5A	Pantalla de información (DIM)
5	10A	Control de velocidad constante adaptativo, ACC, aviso de colisión
6	7.5A	Iluminación interior, sensor de lluvia
7	7.5A	Módulo del volante
8	10A	Cierre centralizado parte trasera, tapa del depósito de combustible
9	15A	Lavacristales
10	15A	Lavaparabrisas
11	10A	Apertura del maletero
13	20A	Bomba de combustible
14	5A	Receptor del mando a distancia, alarma, Climatizador
15	15A	Bloqueo del volante
16	5A	Alarma/OBDII
17	-	-
18	10A	Airbag
19	5A	Aviso de colisión, radar delantero
20	7.5A	Pedal de acelerador, calefactor eléctrico del motor [diésel], retrovisores eléctricos, calefacción del asiento trasero
21	15A	Infotainment (ICM), CD & RadioA
22	5A	Luces de freno
23	20A	Techo solar
24	5A	Inmovilizador

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2
5	-	-
6	15A	Toma de 12 V trasera
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1
12	-	-
