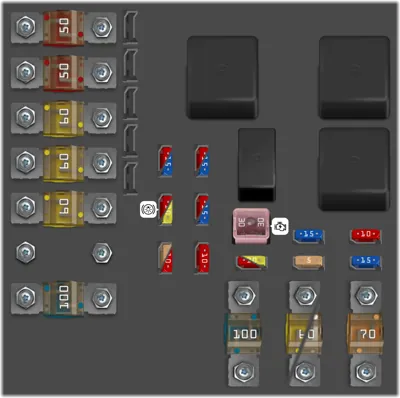

Compartimento del motor A

N°	A	Descripción
1	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
2	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
3	60A	Fusible principal de la caja de fusibles y relés del maletero
4	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
5	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
6	-	-
7	100A	PTC calefactor de aireA
30	10A	Bobina del relé principal del sistema de gestión del motor; Unidad de mando del motor [gasolina de 5, 6 cilindros]
31	15A	Unidad de mando de la transmisión
32	15A	Acoplamiento magnético, A/C [excepto diésel 5 cilindros]; Bomba de refrigerante [diésel 5 cilindros Start/Stop]
33	5A	Bobina del relé del acoplamiento magnético A/C [excepto diésel 5 cilindros]; Bobina del relé de la bomba de refrigerante [diésel 5 cilindros Start/Stop]; Bobinas de relé en la central eléctrica del compartimento del motor zona fría [Start/Stop]
34	30A	Relé de arranque
35	10A	Bobinas de encendido [gasolina de 4 cilindros]; Unidad de mando de incandescencia [diésel de 5 cilindros]
35	20A	Bobinas de encendido [gasolina de 5, 6 cilindros]; Condensador [6 cilindros]
36	10A	Unidad de mando del motor [gasolina]
36	15A	Unidad de mando del motor [diésel]
37	10A	Válvulas [gasolina 1,6 I]; Sonda de masa de aire [gasolina 1,6 I] Sonda de masa de aire [D4162T]; Válvula de regulación caudal de combustible [D4162T]
37	15A	Sonda de masa de aire [diésel 5 cilindros, 6 cilindros]; Válvulas de regulación [diésel 5 cilindros]; Inyectores [gasolina 5-6 cilindros]; Unidad de mando del motor [gasolina 5 cilindros, 6 cilindros].
38	10A	Acoplamiento magnético, A/C [5-6 cilindros]; Válvulas, unidad de mando del motor [6 cilindros]; Solenoides [6 cilindros sin Actuadores del tubo de
39	10A	Sondas lambdas [gasolina de 4 cilindros]; Sonda lambda [diésel]; Unidad de mando rejilla de refrigeración [diésel manual de 5 cilindros y 2.0 I]
39	15A	Válvula EVAP [gasolina de 5, 6 cilindros]; Sondas lambda [gasolina de 5, 6 cilindros]
40	10A	Bomba de refrigerante [gasolina de 1.6ly Start/Stop, gasolina de 5 cilindros y Start/Stop]; Calefactor de ventilador del cárter [gasolina de 5 cilindros]; Bomba de aceite, caja de cambios automática [gasolina de 5 cilindros y Start/Stop]
40	20A	Calefactor del filtro diésel
41	5A	Unidad de mando de persiana de la rejilla del radiador [5 cil., gasolina]
41	10A	Calentador de la ventilación del cárter [diesel 5 cilindros]; Bomba de aceite caja de cambios automática [diesel 5 cilindros y Start/Stop]
42	70A	Bujías de incandescencia [dié- sel]
43	60A	Ventilador de refrigeración [gasolina de 4 cilindros, 5 cilindros]
43	80A	Ventilador de refrigeración [5-6 cil., diésel]
44	100A	Servodirección electrohidráulica

Compartimento del motor, parte delantera1

N°	A	Descripción
15	-	-
16	10A	Ajuste de altura de las luces: faros Xenon activos - ABL
17	20A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
18	5A	ABS
19	5A	Dirección asistida dependiente de la velocidad
20	10A	Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
21	10A	Boquillas de lavado con calefacción
22	-	-
23	5A	Mando de las luces
24	-	-
25	-	-
26	-	-
27	5A	Bobinas de relé internas
28	20A	Luces complementarias
29	15A	Bocina

Compartimento del motor, parte inferior2

N°	A	Descripción
8	20A	Lavafaros
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento
11	40A	Ventilador del habitáculo
12	-	-
13	40A	Bomba ABS
14	20A	Válvulas ABS

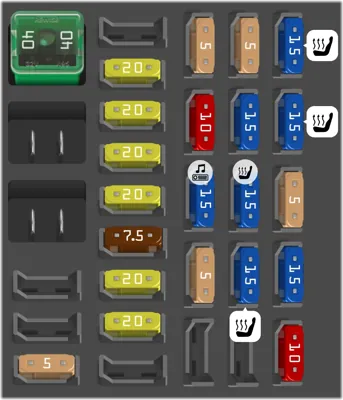

Debajo de la guantera A

N°	A	Descripción
1	40A	Fusible principal de la unidad de mando de audio; Fusible principal de los fusibles 16-20: Infotainment
2	-	-
3	-	-
4	-	-
5	-	-
6	5A	Tirador de la puerta (Keyless)
7	-	-
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	7.5A	Keyless
13	20A	Asiento accionado eléctricamente lado de conductor
14	20A	Asiento accionado eléctricamente lado de acompañante
15	-	-
16	5A	Unidad de mando de Infotainment
17	10A	Unidad de mando de audio (amplificador) Radio digital; TV
18	15A	Audio
19	5A	Telemática; Bluetooth
20	-	-
21	5A	Techo solar; Iluminación interior de techo; Sensor de climatización; Motores reguladores, admisión de aire
22	15A	Toma de 12 V consola del túnel
23	15A	Calefacción de asiento trasero derecho
24	15A	Calefacción de asiento trasero izquierdo
25	-	-
26	15A	Calefacción de asiento lado del acompañante
27	15A	Calefacción de asiento lado del conductor
28	5A	Aparcamiento asistido; Cámara de aparcamiento; Unidad de mando del gancho para remolque BLIS
29	15A	Unidad de mando AWD
30	10A	Chasis activo Four-C

Debajo de la guantera B

N°	A	Descripción
1	-	-
2	-	-
3	7.5A	Iluminación interior; Panel de mando puerta del conductor elevalunas; Asientos delanteros eléctricos; Mando a distancia puerta garaje
4	5A	Pantalla de información (DIM)
5	10A	Control de velocidad constante adaptativo, ACC; Aviso de colisión
6	7.5A	Iluminación interior; Sensor de lluvia
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depósito de combustible
9	-	-
10	15A	Lavaparabrisas
11	10A	Apertura maletero
12	10A	Reposacabezas abatible
13	20A	Bomba de combustible
14	5A	Sensor de movimiento alarma; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena alarma; Toma de diagnóstico OBDII
17	-	-
18	10A	Airbags
19	5A	Aviso de colisión
20	7.5A	Sensor del pedal de acelerador; Elemento PTC, calefactor de aire; Antideslumbramiento, retrovisor interior; Calefacción de asiento trasero
21	-	-
22	5A	Luces de freno
23	20A	Techo solar
24	5A	Inmovilizador

Maletero o compartimento de carga

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2
5	-	-
6	15A	Toma de 12 V maletero
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1
12	-	-

Zona fría del compartimento del motor - Start/Stop*

N°	A	Descripción
-	175A	Fusible principal de la caja de fusibles y relés del compartimento del motor
-	175A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera, caja de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera, caja de fusibles y relés en el maletero
1	100A	PTC calefactor de aire
2	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
3	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
4	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
5	60A	Fusible principal de la caja de fusibles y relés del maletero
6	40A	Ventilador del habitáculo
7	-	-
8	-	-

Zona fría del compartimento del motor - Start/Stop*

N°	A	Descripción
9	30A	Relé de arranque
10	50A	Diodo interno
11	70A	Batería de apoyo
12	15A	Unidad de mando principal (CEM) - tensión de referencia batería de apoyo; Punto de carga batería de apoyo
