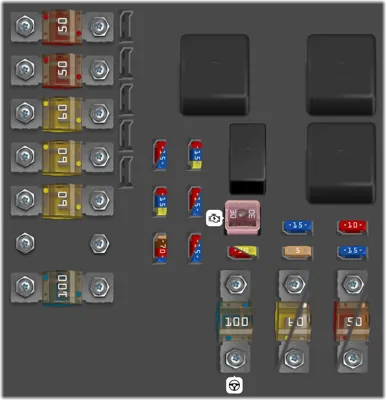

Fusibles en el compartimento del motor A
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 50A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guanteraA | |
| 2 | 50A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera | |
| 3 | 60A | Fusible principal de la caja de fusibles y relés del maleteroA | |
| 4 | 60A | Fusible principal para la central de fusibles y relés debajo de la guanteraA | |
| 5 | 60A | Fusible principal para la central de fusibles y relés debajo de la guanteraA | |
| 6 | - | - | |
| 7 | 100A | Calefactor adicional eléctricoA | |
| 30 | 10A | Bobina del relé principal del sistema de gestión del motor; Unidad de mando del motor [4 cilindros 2.0 IB, 5 y 6 cilindros] | |
| 31 | 15A | Unidad de mando de la transmisión | |
| 32 | 15A | Acoplamiento magnético, A/C [excepto 4 cilindros y 2,0 1°, excepto diésel 5 cilindros]; Bomba de refrigerante de apoyo [diésel de 4 cilindros y 2,0 I] | |
| 33 | 5A | Bobina del relé del acoplamiento magnético A/C [excepto diésel 5 cilindros]; Bobina del relé de la bomba de refrigerante [gasolina 1.61 Start/Stop]; Bobinas de relé en la central eléctrica en la zona fría del compartimento del motor [Start/Stop] | |
| 34 | 30A | Relé de arranque | |
| 35 | 10A | Bobinas de encendido [gasolina 1.6 I, motor B4204T7]; Unidad de mando de incandescencia [diésel 5 cilindros] | |
| 35 | 20A | Unidad de mando del motor [4 cilindros y 2,0 1B]; Bobinas de encendido [gasolina 5 y 6 cilindros]; Condensador [6 cilindros] | |
| 36 | 10A | Unidad de mando del motor [gasolina excepto 4 cilindros 2.0l] | |
| 36 | 15A | Unidad de mando del motor [diésel 1.6 I, diésel 5 cilindros] | |
| 36 | 20A | Unidad de mando del motor [4 cilindros 2.0 1B] | |
| 37 | 10A | Válvulas [gasolina 1,6 I]; Sonda de masa de aire [gasolina 1,6 I, 4 cilindros y 2,0 1B]; Termostato [gasolina 4 cilindros 2,0 1B]; Válvula EVAP [gasolina 4 cilindros 2,0 1B]; Bomba de refrigerante para EGR [diésel 4 cilindros 2,0 I] Válvula reguladora flujo de combustible [motor D4162T] | |
| 37 | 15A | Sonda de masa de aire [diésel 5 cilindros, 6 cilindros]; Válvulas de regulación [diesel 5 cilindros]; Inyectores [gasolina 5 o 6 cilindros]; Unidad de mando del motor [gasolina 5 cilindros, 6 cilindros] | |
| 38 | 10A | Acoplamiento magnético, A/C [5, 6 cilindros]; Válvulas [1,6 1, motor B4204T7, 5 o 6 cilindros]; unidad de mando del motor [6 cilindros]; Solenoides [6 cilindros sin turbo]; Actuadores del tubo de admisión [6 cilindros sin turbo]; Sonda de masa de aire [motor B4204T7, gasolina 5 cilindros]; Sensor de nivel de aceite [diésel 5 cilindros] | |
| 38 | 15A | Válvulas [4 cilindros 2.0 IB], Bomba de aceite [4 cilindros 2.0 I gasolinaB], Sonda lambda, parte central [4 cilindros 2.01 gasolinaB]; Sonda lambda, parte trasera [diésel 4 cilindros 2.0 I] | |
| 39 | 10A | Sonda lambda [gasolina 1.6 I, motor B4204T7], Sonda lambda [diésel 5 cilindros]; Unidad de mando rejilla de refrigeración diésel [1.6 1, diésel 5 cilindros] | |
| 39 | 15A | Sonda lambda, parte delantera [4 cilindros 2.0 1B]; Sonda lambda, parte trasera [gasolina 4 cilindros 2.0 I]; Válvula EVAP [gasolina 5, 6 cilindros]; Sonda lambda [gasolina 5, 6 cilindros] | |
| 40 | 10A | Bomba de refrigerante [gasolina de 1,6 I Start/Stop] Bomba de refrigerante [gasolina de 5 cilindros ]; Calefactor de ventilador del cárter [gasolina de 5 cilindros]; Bomba de aceite, caja de cambios automática [gasolina de 5 cilindros Start/Stop] | |
| 40 | 15A | Bobinas de encendido [gasolinaB 4 cilindros 2,0 I] | |
| 40 | 20A | Calefactor del filtro de gasóleo [diésel] | |
| 41 | 5A | Unidad de mando de persiana de la rejilla del radiador [5 cil., gasolina] | |
| 41 | 7.5A | Embrague magnético A/C [gasolina 4 cilindros 2.0 1B] | |
| 41 | 10A | Calentador de la ventilación del cárter [diésel 5 cilindros]; Bomba de aceite caja de cambios automática [diésel 5 cilindros y Start/Stop] | |
| 41 | 15A | Embrague magnético A/C [dié- sel 4 cilindros 2.0 I]; Unidad de mando de incandescencia [dié- sel 4 cilindros 2.0 I]; Bomba de aceite [diésel 4 cilindros 2.0 I] | |
| 42 | 50A | Bomba de refrigerante [gasolinaB 4 cilindros 2,0 I] | |
| 42 | 70A | Bujías de incandescencia [diésel] | |
| 43 | 60A | Ventilador de refrigeración [1,6 I, gasolina 4 cilindros 2,01, gasolina 5 cilindros] | |
| 43 | 80A | Ventilador de refrigeración [6 cilindros, diésel de 4 cilindros y 2,01, gasolina de 5 cilindros] | |
| 44 | 100A | Dirección asistida |
Fusibles en el compartimento del motor B
| N° | A | Descripción | |
|---|---|---|---|
| 15 | 20A | Lavafaros | |
| 16 | 10A | Ajuste de altura de las luces: faros xenon activo - ABL | |
| 17 | 20A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera | |
| 18 | 5A | ABS | |
| 19 | 5A | Ajuste de la fuerza de dirección | |
| 20 | 10A | Unidad de mando del motor; Unidad de mando de la transmisión; Airbags | |
| 21 | 10A | Boquillas de lavado con calefacción | |
| 22 | - | - | |
| 23 | 5A | Mando de las luces | |
| 24 | - | - | |
| 25 | - | - | |
| 26 | - | - | |
| 27 | 5A | Relé bobinas | |
| 28 | 20A | Luces complementarias | |
| 29 | 15A | Bocina |
Fusibles en el compartimento del motor C
| N° | A | Descripción | |
|---|---|---|---|
| 8 | 40A | Parabrisas con calefacción eléctrica, lado izquierdo | |
| 9 | 30A | Limpiaparabrisas | |
| 10 | 25A | Calefactor de estacionamiento | |
| 11 | 40A | Ventilador del habitáculo | |
| 12 | 40A | Parabrisas con calefacción eléctrica, lado derecho | |
| 13 | 40A | Bomba ABS | |
| 14 | 20A | Válvulas ABS |

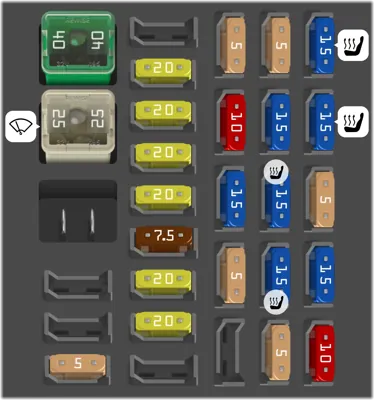

Fusibles debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Fusible principal de la unidad de mando de audio; Fusible principal de los fusibles 16-20: Infotainment | |
| 2 | 25A | Lavaparabrisas | |
| 3 | - | - | |
| 4 | - | - | |
| 5 | - | - | |
| 6 | 5A | Tirador de puerta (Keyless) | |
| 7 | - | - | |
| 8 | 20A | Panel de control puerta del conductor | |
| 9 | 20A | Panel de control puerta delantera del acompañante | |
| 10 | 20A | Panel de control puerta trasera derecha | |
| 11 | 20A | Panel de control puerta trasera izquierda | |
| 12 | 7.5A | Keyless | |
| 13 | 20A | Asiento regulado eléctricamente, lado del conductor | |
| 14 | 20A | Asiento regulado eléctricamente, lado del acompañante | |
| 15 | - | - | |
| 16 | 5A | Unidad de mando de Infotainment o pantallaA | |
| 17 | 10A | Unidad de mando del audio (amplificadores); Radio digital; TV | |
| 18 | 15A | Unidad de mando de Audio o SensusA | |
| 19 | 5A | Telemática; Bluetooth | |
| 20 | - | - | |
| 21 | 5A | Techo solar; Iluminación interior de techo; Sensor de climatización; Motores reguladores, admisión de aire | |
| 22 | 15A | Toma de 12 V consola del túnel | |
| 23 | 15A | Calefacción de asiento trasero derecho | |
| 24 | 15A | Calefacción de asiento trasero izquierdo | |
| 25 | 5A | Calefactor adicional eléctrico | |
| 26 | 15A | Calefacción del asiento del acompañante | |
| 27 | 15A | Calefacción del asiento del conductor | |
| 28 | 5A | Aparcamiento asistido; Cámara de aparcamiento Unidad de mando del enganche para remolque BLIS | |
| 29 | 15A | Unidad de mando de AWD | |
| 30 | 10A | Chasis activo Four-C |
Fusibles en la unidad de mando debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | - | - | |
| 2 | - | - | |
| 3 | 7.5A | Iluminación interior; Panel de mandos de elevalunas de la puerta del conductor; Asientos regulados eléctricamente, Mando a distancia de la puerta del garaje | |
| 4 | 5A | Cuadro de instrumentos | |
| 5 | 10A | Control de velocidad constante adaptativo, ACC; Aviso de colisión | |
| 6 | 7.5A | Iluminación interior; Sensor de lluvia | |
| 7 | 7.5A | Módulo del volante | |
| 8 | 10A | Cierre centralizado tapa del depósito de combustible | |
| 9 | 15A | Calefacción eléctrica del volante | |
| 10 | 15A | Parabrisas con calefacción eléctrica | |
| 11 | 10A | Apertura maletero | |
| 12 | 10A | Reposacabezas abatible | |
| 13 | 20A | Bomba de combustible | |
| 14 | 5A | Sensor de movimiento alarma*; Panel de climatización | |
| 15 | 15A | Bloqueo del volante | |
| 16 | 5A | Sirena de alarma; toma de diagnóstico OBDII | |
| 17 | - | - | |
| 18 | 10A | Airbags | |
| 19 | 5A | Aviso de colisión | |
| 20 | 7.5A | Sensor del acelerador; Función antideslumbramiento del retrovisor; Calefactor del asiento trasero | |
| 21 | 15A | Unidad de mando de Infotainment (Performance); Audio (Performance) | |
| 22 | 5A | Luces de freno | |
| 23 | 20A | Techo solar* | |
| 24 | 5A | Inmovilizador |
Fusibles en el maletero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Freno de estacionamiento eléctrico izquierdo | |
| 2 | 30A | Freno de estacionamiento eléctrico derecho | |
| 3 | 30A | Luneta trasera térmica | |
| 4 | 15A | Remolque toma 2 | |
| 5 | - | - | |
| 6 | 15A | Toma de 12 V maletero | |
| 7 | - | - | |
| 8 | - | - | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | 40A | Remolque toma 1 | |
| 12 | - | - |
Fusibles en la zona fría del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 175A | Fusible principal de la caja de fusibles y relés del compartimento del motor | |
| - | 175A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera, relé-/-central de fusibles bajo la guantera, central eléctrica en el maletero | |
| 1 | 100A | Calefactor adicional eléctrico | |
| 2 | 50A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera | |
| 3 | 60A | Fusible principal para la central de fusibles y relés debajo de la guantera | |
| 4 | 60A | Fusible principal para la central de fusibles y relés debajo de la guantera | |
| 5 | 60A | Fusible principal de la caja de fusibles y relés del maletero | |
| 6 | 40A | Ventilador del habitáculo | |
| 7 | - | - | |
| 8 | - | - |
Fusibles en la zona fría del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 30A | Relé de arranque | |
| 10 | 50A | Diodo interno | |
| 11 | 70A | Batería de apoyo | |
| 12 | 15A | Unidad de mando principal (CEM) - tensión de referencia batería de apoyo; Punto de carga batería de apoyo |
