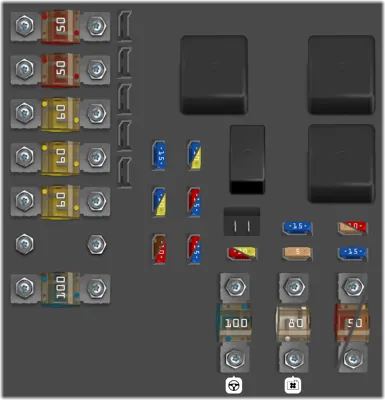

Fusibles en el compartimento del motor A

N°	A	Descripción
1	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera [Start/Stop]
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal de la caja de fusibles y relés del maletero [Start/Stop]
4	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
5	60A	Fusible principal para la central de fusibles y relés debajo de la guantera [Start/Stop]
6	-	-
7	100A	Calefactor adicional eléctrico [Start/Stop]
30	5A	Bobina del relé principal del sistema de gestión del motor [4 cil.]: Unidad de mando del motor [4 cil.]
30	10A	Bobina del relé principal del sistema de gestión del motor [5 cilindros diésel]: Unidad de mando del motor [5 cilindros diésel]
31	15A	Unidad de mando de la transmisión
32	15A	Bomba de refrigerante de respaldo [4 cilindros diésel]
33	5A	Bobinas de relé caja de fusibles zona fría compartimento del motor [Start/Stop]
34	-	-
35	10A	Unidad de bujías [5 cil., diésel]
35	20A	Unidad de mando del motor [4 cilindros]
36	15A	Unidad de mando del motor [5 cil., diésel]
36	20A	Unidad de mando del motor [4 cilindros]
37	10A	Sonda de masa de aire [4 cil.]; Termostato [4 cil., gasolina]; Válvula EVAP [4 cil., gasolina]; Bomba de refrigeración de EGR [4 cil., diésel]
37	15A	Sonda de masa de aire [5 cilindros diésel]; Válvulas de regulación [5 cilindros diésel]
38	10A	Embrague magnético A/C [5 cilindros diésel]; Válvulas [5 cilindros diésel]; Sensor de nivel de aceite
38	15A	Válvulas [4 cil.]; Bomba de aceite [4 cil., gasolina]; Sonda lambda, central [4 cil., gasolina]; Sonda lambda, trasera [4 cil., diésel]
39	15A	Sonda lambda, delantera [4 cil.]; Sonda lambda, trasera [4 cil., gasolina] Sondas lambda [5 cilindros diésel]; Unidad de mando rejilla del radiador [5 cilindros diésel]
40	15A	Bobinas de encendido [4 cil., gasolina]
40	20A	Calefactor del filtro de gasóleo [diésel]
41	7.5A	Acoplamiento magnético, A/C [4 cilindros]; Unidad de bujías [4 cilindros, diésel]; Bomba de aceite [4 cilindros, diésel]
41	10A	Calentador de la ventilación del cárter [diésel 5 cilindros]; Bomba de aceite caja de cambios automática [diésel 5 cilindros y Start/Stop]
42	50A	Bomba de refrigerante [4 cil., gasolina]
42	70A	Bujías de incandescencia [diésel]
43	60A	Ventilador de refrigeración [gasolina]
43	80A	Ventilador de refrigeración [gasolina]
43	80A	Ventilador de refrigeración [diésel]
44	100A	Dirección asistida

Fusibles en el compartimento del motor B

N°	A	Descripción
15	20A	Lavafaros
16	10A	Ajuste de altura de las luces: faros xenon activo - ABL
17	20A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
18	5A	ABS
19	5A	Ajuste de la fuerza de dirección
20	10A	Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
21	10A	Boquillas de lavado con calefacción
22	-	-
23	5A	Mando de las luces
24	-	-
25	-	-
26	-	-
27	5A	Relé bobinas
28	20A	Luces complementarias
29	15A	Bocina

Fusibles en el compartimento del motor C

N°	A	Descripción
8	40A	Parabrisas con calefacción eléctricaB lado izquierdo
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento
11	40A	Ventilador del habitáculo [Start/Stop]
12	40A	Parabrisas con calefacción eléctrica [Start/Stop] lado derecho
13	40A	Bomba ABS
14	20A	Válvulas ABS

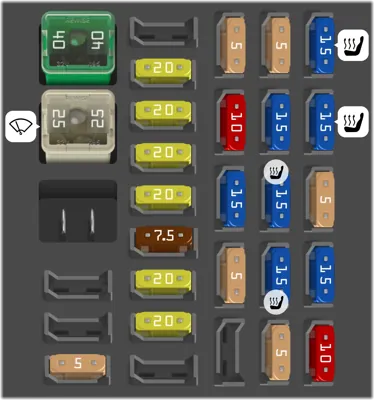

Fusibles - debajo de la guantera

N°	A	Descripción
1	40A	Fusible principal de la unidad de mando de audio; Fusible principal de los fusibles 16-20: Infotainment
2	25A	Lavaparabrisas
3	-	-
4	-	-
5	-	-
6	5A	Manilla de la puerta, sistema sin llave
7	-	-
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	7.5A	Sistema sin llave
13	20A	Asiento regulado eléctricamente, lado del conductor
14	20A	Asiento regulado eléctricamente, lado del acompañante
15	-	-
16	5A	Unidad de mando de Infotainment o pantalla [Algunos modelos]
17	10A	Unidad de mando de audio (amplificador); TV; Radio digital
18	15A	Unidad de mando de Audio o Sensus [Algunos modelos]
19	5A	Telemática; Bluetooth
20	-	-
21	5A	Techo solar, Alumbrado interior techo; Sensor de climatización
22	15A	Toma de 12V consola del túnel
23	15A	Calefacción de asiento trasero derecho
24	15A	Calefacción de asiento trasero izquierdo
25	5A	Calefactor adicional eléctrico
26	15A	Calefacción del asiento del acompañante
27	15A	Calefacción del asiento del conductor
28	5A	Aparcamiento asistido; Cámara de aparcamiento; BLIS
29	15A	Unidad de mando de AWD
30	10A	Chasis activo Four-C

Fusibles - en la unidad de mando debajo de la guantera

N°	A	Descripción
1	-	-
2	-	-
3	7.5A	Iluminación interior; Panel de mandos de elevalunas de la puerta del conductor; Asientos regulados eléctricamente
4	5A	Cuadro de instrumentos
5	10A	Control de velocidad constante adaptativo, ACC; Aviso de colisión
6	7.5A	Iluminación interior; Sensor de lluvia Mando a distancia de la puerta del garaje
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depó- sito de combustible
9	15A	Calefacción eléctrica del volante
10	15A	Parabrisas con calefacción eléctrica
11	10A	Apertura maletero
12	10A	Reposacabezas abatible
13	20A	Bomba de combustible
14	5A	Sensor de movimiento de la alarma; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena de alarma; toma de diagnóstico OBDII
17	-	-
18	10A	Airbags
19	5A	Aviso de colisión
20	7.5A	Sensor del acelerador; Función antideslumbramiento del retrovisor; Calefactor del asiento trasero
21	15A	Unidad de mando de Infotainment (Performance); Audio (Performance)
22	5A	Luces de freno
23	20A	Techo solar
24	5A	Inmovilizador

Fusibles - en el maletero

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2
5	-	-
6	15A	Toma de 12 V maletero
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1
12	-	-

Fusibles - en la zona fría del compartimento del motor

N°	A	Descripción
-	175A	Fusible principal de la caja de fusibles y relés del compartimento del motor
-	175A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera, relé-/-central de fusibles bajo la guantera, central eléctrica en el maletero
1	100A	Calefactor adicional eléctrico
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
4	60A	Parabrisas con calefacción eléctrica
5	60A	Fusible principal de la caja de fusibles y relés del maletero
6	40A	Ventilador del habitáculo
7	-	-
8	-	-

Fusibles - en la zona fría del compartimento del motor

N°	A	Descripción
9	30A	Relé de arranque
10		-
11	70A	Batería de apoyo
12	5A	Unidad de mando central (CEM) - tensión de referencia, batería de apoyo
