Fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | - | - | |
| 2 | - | - | |
| 3 | - | - | |
| 4 | 15A | Bobinas de encendido [gasolina]; Bujías [gasolina] | |
| 5 | 15A | Solenoide de la bomba de aceite de motor; Acoplamiento magnético A/C; Sonda lambda, central [gasolina]; Sonda lambda, trasera [diésel] | |
| 6 | 7.5A | Reguladores de vacío; Válvula; Válvula de impulso de potencia [diésel] | |
| 7 | 20A | Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR [diésel]; Monitor de posición del turbo [diésel]; Válvula de cargador del turbo [gasolina] | |
| 8 | 5A | Unidad de mando del motor | |
| 9 | - | - | |
| 10 | 10A | Solenoides [gasolina]; Válvula; Termostato de sistema de refrigeración del motor [gasolina]; Bomba de refrigeración de EGR [diésel]; Unidad de mando de incandescencia [diésel] | |
| 11 | 5A | Unidad de mando de persiana de deflector; Unidad de mando de persiana de rejilla del radiador; Bobinas de relé para impulso de potencia [diésel] | |
| 12 | - | - | |
| 13 | 20A | Unidad de mando del motor | |
| 14 | 40A | Motor de arranque | |
| 15 | (Shunt) Motor de arranque | ||
| 16 | 30A | Calefactor del filtro de combustible [diésel] | |
| 17 | - | - | |
| 18 | - | - | |
| 19 | - | - | |
| 20 | - | - | |
| 21 | - | - | |
| 22 | - | - | |
| 23 | - | - | |
| 24 | 15A | Toma de 12 V en la consola del túnel, parte delantera | |
| 25 | 15A | Toma de 12 V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos | |
| 26 | 15A | Toma eléctrica de 12 V en el maletero o el compartimento de carga | |
| 27 | - | - | |
| 28 | 15A | Faro izquierdo, algunas variantes de LEDA | |
| 29 | 15A | Faro derecho, algunas variantes de LEDA | |
| 30 | - | - | |
| 31 | Parabrisas con calefacción eléctrica lado izquierdo | ||
| 32 | 40A | Parabrisas con calefacción eléctrica lado izquierdo | |
| 33 | 25A | Lavafaros | |
| 34 | 25A | Lavaparabrisas | |
| 35 | 15A | Unidad de mando de la transmisión | |
| 36 | 20A | Bocina | |
| 37 | 5A | Sirena de alarma | |
| 38 | 40A | Unidad de mando del sistema de frenos [válvulas, freno de estacionamiento] | |
| 39 | 30A | Limpiaparabrisas | |
| 40 | - | - | |
| 41 | 40A | Parabrisas con calefacción eléctrica lado derecho | |
| 42 | 20A | Calefactor de estacionamiento | |
| 43 | - | - | |
| 44 | - | - | |
| 45 | (Shunt) Parabrisas con calefacción | ||
| 46 | 5A | Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; Componentes de la transmisión; Servodirección eléctrica; Unidad de mando electrónica central; Unidad de mando del sistema de frenos | |
| 47 | - | - | |
| 48 | 7.5A | Faro derecho | |
| 48 | 15A | Faro derecho, algunas variantes de LEDA | |
| 49 | 5A | Dispositivo antiarranque por alcoholemia | |
| 50 | - | - | |
| 51 | 5A | Unidad de mando de conexión de batería | |
| 52 | 5A | Airbags | |
| 53 | 7.5A | Faro izquierdo | |
| 53 | 15A | Faro izquierdo, algunas variantes de LED' | |
| 54 | 5A | Transductor del pedal de acelerador |
Fusibles debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | - | - | |
| 2 | 30A | Toma eléctrica en la consola del túnel, junto al espacio para las piernas del asiento trasero | |
| 3 | - | - | |
| 4 | 5A | Sensor de movimiento | |
| 5 | 5A | Reproductor de medios | |
| 6 | 5A | Pantalla del conductor | |
| 7 | 5A | Teclado en la consola central | |
| 8 | 5A | Sensor solar | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | 5A | Módulo del volante | |
| 12 | 5A | Módulo de control de arranque y mandos, freno de estacionamiento | |
| 13 | 15A | Módulo de calefacción eléctrica del volante | |
| 14 | - | - | |
| 15 | - | - | |
| 16 | - | - | |
| 17 | - | - | |
| 18 | 10A | Unidad de mando de climatización | |
| 19 | 7.5A | Bloqueo volante | |
| 20 | 10A | Toma de diagnóstico OBDII | |
| 21 | 5A | Pantalla central | |
| 22 | 40A | Módulo de ventilador de climatizador delantero | |
| 23 | 5A | Concentrador USB | |
| 24 | 7.5A | Iluminación de los mandos; Iluminación interior; Función antideslumbramiento del retrovisor interior; Sensor de lluvia y de luz; Teclado en la consola del túnel, en el espacio para las piernas del asiento trasero: Asientos delanteros accionados eléctricamente; Paneles de mando de puertas traseras; Módulo de ventilador para climatizador izquierda/derecha. | |
| 25 | 5A | Unidad de mando de las funciónes de ayuda al conductor | |
| 26 | 20A | Techo panorámico con cortinilla | |
| 27 | 5A | Pantalla de visualización frontal | |
| 28 | 5A | Iluminación del habitáculo | |
| 29 | - | - | |
| 30 | 5A | Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante) | |
| 31 | - | - | |
| 32 | - | - | |
| 33 | 20A | Módulo de la puerta trasera derecha | |
| 34 | 10A | Fusibles en el maletero o el compartimento de carga | |
| 35 | 5A | Unidad de mando de la conexión a Internet del automóvil; Unidad de mando de Volvo On Call | |
| 36 | Módulo de la puerta trasera izquierda | ||
| 37 | 40A | Unidad de mando de audio [amplificador] | |
| 38 | - | - | |
| 39 | 5A | Módulo de antena de bandas múltiples | |
| 40 | 5A | Módulos de confort del asiento delantero [masaje] | |
| 41 | 5A | Dispositivo antiarranque por alcoholemia | |
| 42 | - | - | |
| 43 | 15A | Unidad de mando de la bomba de combustible | |
| 44 | - | - | |
| 45 | - | - | |
| 46 | 15A | Calefacción de asiento delantero lado de conductor | |
| 47 | 15A | Calefacción de asiento delantero lado de acompañante | |
| 48 | 7.5A | Bomba de refrigerante | |
| 49 | - | - | |
| 50 | 20A | Módulo de la puerta delantera izquierda | |
| 51 | 20A | Unidad de control de la suspensión (chasis activo) | |
| 52 | - | - | |
| 53 | 10A | Unidad de mando Sensus | |
| 54 | - | - | |
| 55 | - | - | |
| 56 | 20A | Módulo de la puerta delantera derecha | |
| 57 | - | - | |
| 58 | 5A | TV [algunos mercados] | |
| 59 | 15A | Fusible primario de los fusibles 52,53,57 y 58 |

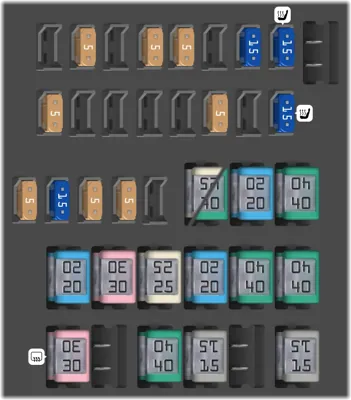

Fusibles en el maletero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Luneta trasera térmica | |
| 2 | - | - | |
| 3 | 40A | Compresor de suspensión neumática | |
| 4 | 15A | Motor de bloqueo del respaldo trasero derecho | |
| 5 | - | - | |
| 6 | 15A | Motor de bloqueo del respaldo trasero izquierdo | |
| 7 | 20A | Asiento delantero del acompañante accionado eléctricamente Módulo de la puerta trasera derecha | |
| 8 | 30A | Unidad de mando para reducción de óxidos de nitró- geno [diésel] | |
| 9 | 25A | Maletero eléctrico | |
| 10 | 20A | Asiento delantero del acompañante accionado eléctricamente Módulo de la puerta delantera derecha | |
| 11 | 40A | Unidad de mando del enganche para remolque | |
| 12 | 40A | Módulo de tensor del cinturón de seguridad del lado derecho | |
| 13 | 5A | Bobinas de relé internas | |
| 14 | 15A | Unidad de mando para reducción de óxidos de nitrógeno [diésel] | |
| 15 | 5A | Módulo de detección del movimiento del pie (para abrir el maletero eléctrico) | |
| 16 | 5A | Dispositivo antiarranque por alcoholemia, concentrador de puertos/puerto accesorio USB | |
| 17 | - | - | |
| 18 | 25A | Unidad de mando del enganche para remolque | |
| 18 | 40A | Módulo de accesorios | |
| 19 | 20A | Asiento del conductor regulado eléctricamente | |
| 20 | 40A | Módulo de tensor del cinturón de seguridad del lado izquierdo | |
| 21 | 5A | Cámara de aparcamiento | |
| 22 | - | - | |
| 23 | - | - | |
| 24 | - | - | |
| 25 | - | - | |
| 26 | 5A | Unidad de mando de airbags y tensores de cinturón | |
| 27 | - | - | |
| 28 | 15A | Calefacción de asiento trasero izquierdo | |
| 29 | - | - | |
| 30 | 5A | Blind Spot Information (BLIS): Unidad de mando de sonido exterior de marcha atrás | |
| 31 | - | - | |
| 32 | 5A | Módulos de los tensores de los cinturones de seguridad | |
| 33 | 5A | Actuador de gases de escape [gasolina, algunas variantes de motor] | |
| 34 | - | - | |
| 35 | 15A | Unidad de mando All Wheel Drive (AWD) | |
| 36 | 15A | Calefacción de asiento trasero derecho | |
| 37 | - | - |
