Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Módulo de control del calefactor auxiliar (CPM) | |
| 2 | Accesorio (luz auxiliar) | ||
| 4 | 20A | Sensores de oxígeno calefaccionados | |
| 5 | 15A | Válvula EVAP, válvula de reinicio del árbol de levas, válvula de cierre del cánister | |
| 6 | 15A | Módulo de control del motor (ECM), Inyectores, Sensor de flujo de masa de aire (Gasolina), Bomba de inyección Sensor de volumen de aire (Diésel) | |
| 7 | 10A | Módulo de acelerador electrónico (ETM) | |
| 8 | 10A | Interruptor de solenoide de aire acondicionado. Sensor de posición del pedal del acelerador | |
| 9 | 15A | Bocina | |
| 10 | 10A | Motor del lavaparabrisas trasero | |
| 11 | 20A | Relé de control de bujías de incandescencia, Relés. bujías de calefacción para refrigerante, relé de aire acondicionado, Bujías con bobinas de encendido convertidor EGR. Válvula de control del turbocompresor, válvula solenoide de soporte del motor. Resistencia PTC - precalentamiento de aire | |
| 12 | 5A | Interruptor de luces de freno | |
| 13 | 25A | Limpiaparabrisas | |
| 14 | 30A | Módulo de control ABS/DSTC | |
| 16 | 15A | Limpia/lavaparabrisas de faros, Lavaparabrisas | |
| 17 | 15A | Luz baja | |
| 18 | 20A | Luz alta | |
| 19 | 30A | Módulo de control ABS/DSTC | |
| 20 | 30A | Relé 2, bujía de calefacción para refrigerante | |
| 21 | 30A | Relé 1, bujía de calefacción para refrigerante | |
| 22 | 25A | Relé del motor de arranque | |
| 23 | 5A | Relé principal del sistema de control del motor |

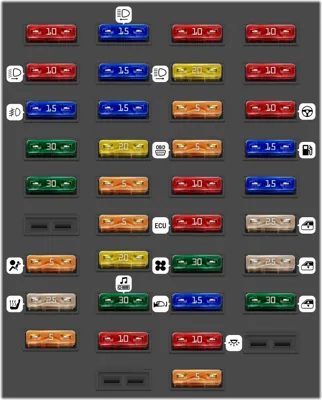

Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz baja izquierda | |
| 2 | 10A | Luz baja derecha | |
| 3 | 15A | Luz antiniebla delantera | |
| 4 | 30A | Asiento del conductor eléctrico | |
| 5 | 30A | Asiento del pasajero eléctrico | |
| 7 | 5A | Módulo electrónico central (CEM). Relé de sobrecarga X+, módulo de control SRS | |
| 8 | 25A | Asientos calefaccionados | |
| 9 | 5A | Sistema de frenos ABS, módulo de control del sensor de ángulo de dirección (SAS) | |
| 10 | 15A | Luz alta izquierda | |
| 11 | 15A | Luz alta derecha | |
| 12 | 15A | Limpiaparabrisas de faros. Control de alcance de luces | |
| 14 | 5A | Asiento del pasajero eléctrico, interruptor de bloqueo del cinturón de seguridad a través del módulo electrónico central (CEM): módulo de control SRS | |
| 15 | 5A | Radio (AUM), pantalla RTI | |
| 16 | 20A | Radio (AUM) | |
| 17 | 30A | Amplificador | |
| 18 | 10A | Teléfono | |
| 20 | 10A | Transmisión automática con alimentación X extendida a través de relé: módulo de control de la transmisión (TCM) | |
| 21 | 20A | A través del módulo electrónico central (CEM): luz de giro | |
| 22 | 5A | Módulo del volante (SWM) | |
| 23 | 5A | Módulo del interruptor de luces (LSM), conector de enlace de datos, módulo de control de climatización (CCM) | |
| 24 | 10A | Alimentación X extendida a través de relé: módulo de control de climatización (CCM), módulo de información del conductor (DIM), asiento del conductor eléctrico. Bloqueo de cambio Geartronic, módulo de precalentador de combustión (CPM). (Calefactor de estacionamiento) | |
| 25 | 10A | A través del interruptor de encendido: relé del motor de arranque, módulo de control del motor (ECM), módulo electrónico central (CEM), fusible 11C/7, módulo de control SRS, anillo de antena | |
| 26 | 30A | Soplador | |
| 27 | 15A | A través del módulo de interruptores de la puerta delantera (DDM/PDM): cierre centralizado, elevalunas eléctricos. Luces de advertencia de puerta, espejos de puerta calefaccionados, espejos de puerta eléctricos, iluminación de espejos de puerta | |
| 28 | 10A | Iluminación superior, módulo electrónico superior (UEM), módulo de interruptor de luz de techo, iluminación del espejo de cortesía | |
| 29 | 5A | Sirena de alarma | |
| 30 | 10A | Luz de posición lateral - delantera izquierda, luz de estacionamiento delantera izquierda, luces de estacionamiento/traseras traseras izquierdas | |
| 31 | 10A | Luz de posición lateral delantera derecha, luz de estacionamiento delantera derecha, luces traseras derechas para luces de estacionamiento y traseras, iluminación de la placa de matrícula | |
| 32 | 10A | Fusible 11C/29, a través del módulo electrónico central (CEM): luces interiores, dirección asistida electrónica, iluminación de la guantera | |
| 33 | 15A | Bomba de combustible | |
| 34 | 15A | Techo solar | |
| 35 | 25A | A través del módulo de interruptores, puerta delantera izquierda (DDM/PDM): cierre centralizado, elevalunas eléctricos, espejos de puerta calefaccionados. Espejos de puerta eléctricos, iluminación del espejo retrovisor, luz de advertencia de puerta | |
| 36 | 25A | A través del módulo de interruptores, puerta delantera derecha (DDM/PDM): cierre centralizado, elevalunas eléctricos, espejos de puerta calefaccionados, espejos de puerta eléctricos, iluminación del espejo retrovisor, luz de advertencia de puerta | |
| 37 | 30A | Elevalunas eléctricos traseros. Bloqueo eléctrico para niños |
Caja de relevadores del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relevador de la bomba de combustible | ||
| - | Relevador de faros antiniebla delanteros | ||
| - | Relevador de suministro aumentado | ||
| - | Relevador de suministro X aumentado | ||
| - | Relevador de bajada de ventanilla eléctrica | ||
| - | Relevador de subida de ventanilla eléctrica | ||
| - | Relevador de luces bajas | ||
| - | Relevador de luces de estacionamiento | ||
| - | Relevador de luces altas | ||
| - | Relevador de límite de bajada de seguridad para niños de ventanilla eléctrica | ||
| - | Relevador de bajada de ventanilla eléctrica | ||
| - | Relevador de subida de ventanilla eléctrica | ||
| - | Relevador de sobrecarga de suministro | ||
| - | Relevador de sobrecarga de suministro X |
Caja de fusibles del compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (Módulo electrónico trasero (REM), vía Módulo electrónico trasero (REM): iluminación del compartimento de carga (S80)) indefinido | |
| 2 | 10A | (Vía Módulo electrónico trasero (REM): luz antiniebla trasera) indefinido | |
| 3 | 15A | (Luces de freno) indefinido | |
| 4 | 10A | (Luces de reversa) indefinido | |
| 5 | 5A | (Luneta trasera calefaccionada (voltaje de control)) indefinido | |
| 6 | 10A | (Apertura del portón trasero/maletero, bloqueo del portón trasero/maletero) indefinido | |
| 7 | 10A | (Reposacabezas plegable (S80), toma de corriente del compartimento de carga (V70)) indefinido | |
| 7 | 15A | (Reposacabezas plegable (S80), toma de corriente del compartimento de carga (V70)) indefinido | |
| 8 | 15A | (Cierres centrales de las puertas traseras, desbloqueo de la tapa del tanque) indefinido | |
| 9 | 15A | (Soporte de remolque (alimentación 30)) indefinido | |
| 10 | 10A | (Cambiador de CD, reproductor de CD-ROM RTI, módulo de control del sistema RTI (RTI), buscapersonas) indefinido | |
| 12 | 15A | (Limpiaparabrisas trasero) indefinido | |
| 13 | 15A | (Amplificador de altavoz de graves (V70)) indefinido | |
| 15 | 20A | (Soporte de remolque (alimentación 15)) indefinido | |
| 16 | 10A | (Toma de corriente del compartimento de carga (S80)) indefinido |
Caja de relés del compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de reposacabezas traseros plegables | ||
| - | Relé de alarma Seeker | ||
| - | Relé de alarma Seeker | ||
| - | Relé de apertura de la tapa del maletero | ||
| - | Relé de desbloqueo de la tapa del depósito de combustible | ||
| - | Relé de bloqueo de la tapa del depósito de combustible | ||
| - | Relé de desbloqueo centralizado (trasero derecho) | ||
| - | Relé de cierre centralizado (trasero derecho) | ||
| - | Relé de luces antiniebla del remolque | ||
| - | Relé de luces antiniebla traseras | ||
| - | Relé de luces de freno | ||
| - | Relé de luces de reversa | ||
| - | Relé de posición de cierre de seguridad del cierre centralizado de las puertas traseras | ||
| - | Relé de desbloqueo centralizado (trasero izquierdo) | ||
| - | Relé de cierre centralizado (trasero izquierdo) | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de alimentación 15I trasero |
