Caja de relés/fusibles del compartimento del motor.

N°	A	Descripción
1	25A	Calefactor de estacionamiento [opcional]
2	20A	Luces complementarias [opcional]
3	-	-
4	15A	Sondas Lambda, unidad de mando del motor [diesel], válvula de alta presión [diesel]
5	20A	Bomba de vacío, Distribuidor de combustible [Bi-Fuel]
6	15A	Sensor de masa de aire, unidad de mando del motor, válvulas de inyección
6	5A	Sensor de masa de aire [diesel]
7	10A	Módulo de mariposa
8	10A	Compresor de A/C, sensor de posición del acelerador, ventilador caja de electrónica
9	15A	Bocina
10	-	-
11	20A	Compresor de A/C, bujías, válvulas solenoide [diesel]
12	5A	Contacto de luces de freno
13	25A	Limpiaparabrisas
14	30A	ABS/STC/DSTC
15	15A	Válvula de depósito de combustible [Bi-Fuel]
16	15A	Lavaparabrisas (parabrisas), líquido lavaparabrisas
17	10A	Luz de cruce (derecha)
18	10A	Luz de cruce (izquierda)
19	30A	ABS/STC/DSTC
20	15A	Luz larga (izquierda)
21	15A	Luz larga (derecha)
22	40A	Motor de arranque
23	5A	Unidad de mando del motor
24	-	-

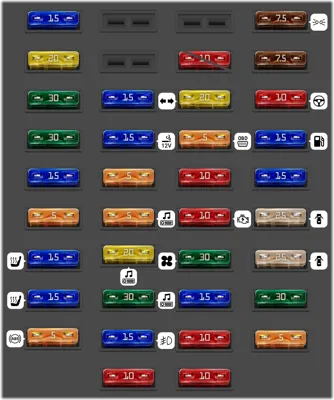

Caja de fusibles del habitáculo.

N°	A	Descripción
1	15A	Luces principales (luces de cruce), Bi-Xenon [opcional]
2	20A	Luces principales (luces largas)
3	30A	Asiento motorizado (conductor)
4	30A	Asiento motorizado (pasajero)
5	15A	Dirección asistida dependiente de la velocidad, bomba de vacío
6	5A	Válvula de depósito de gas [Bi-Fuel]
7	15A	Asiento térmico (delantero izquierdo)
8	15A	Asiento térmico (delantero derecho)
9	5A	ABS/STC/DSTC
10	-	-
11	-	-
12	15A	Regulación de alcance de luces, limpiafaros
13	15A	Toma de corriente de 12V
14	5A	Asiento accionado eléctricamente (pasajero), cierre del cinturón de seguridad (delantero), CEM
15	5A	Audio, RTI [opcional]
16	20A	Audio
17	30A	Amplificador de audio
18	15A	Luces antiniebla (delanteras)
19	10A	Pantalla de RTI [opcional]
20	-	-
21	10A	Unidad de transmisión 6 cil, bloqueo de cambio, alimentación D2 aumentada
21	10A	Alimentación D2 aumentada: Unidad de distribución, bloqueo de cambios
22	20A	Intermitentes
23	5A	Mandos de luces, mandos del climatizador, toma para diagnósticos, mandos del volante
24	10A	Alimentación D1 aumentada: Climatizador, asiento accionado eléctricamente (conductor), instrumento combinado, calefactor de estacionamiento [opcional]
25	10A	Cerradura de encendido (alimentación 30), módulo electrónico central, relé de motor de arranque, unidad de mando del motor
26	30A	Ventilador del climatizador
27	15A	Chasis activo, CUATRO C
28	10A	Módulo electrónico (techo), iluminación interior (techo)
29	10A	Teléfono [opcional]
30	7.5A	Luces de posición/estacionamiento delantera y trasera a la izquierda)
31	7.5A	Luces de posición/estacionamiento (delantera y trasera a la derecha), iluminación de la matrícula
32	10A	Módulo electrónico central, iluminación del espejo de cortesía, dirección asistida, iluminación general, iluminación de la guantera
33	15A	Bomba de combustible
34	15A	Techo solar
35	25A	Cierre centralizado, elevalunas eléctrico (delantero izquierdo)
36	25A	Cierre centralizado, elevalunas eléctrico (delantero derecho)
37	30A	Elevalunas eléctricos (traseros), seguro para niños
38	5A	Sirena de alarma

Caja de relés/fusibles del compartimento de carga.

N°	A	Descripción
1	10A	Módulo electrónico trasero (REM), iluminación (maletero)
2	10A	Luces antiniebla traseras
3	15A	Luces de freno (sólo vehículos con enganche de remolque)
4	10A	Luces de marcha atrás
5	5A	Luneta trasera térmica, relé de alimentación 15I (atrás)
6	10A	Apertura del maletero
7	10A	Abatimiento de reposacabezas
8	15A	Cierre puertas traseras, tapa del depósito
9	15A	Enganche para remolque [alimentación 30]
10	10A	Cargador de CD [opcional], RTI [opcional]
12	-	-
13	-	-
14	-	-
15	20A	Enganche para remolque [alimentación 15I] Sistema de Ayuda para Aparcar
16	15A	Toma de corriente del maletero [opcional]
17	7.5A	Filtro de combustible térmico [diesel], Módulo de control, AWD
18	15A	Filtro de combustible térmico [diesel]
