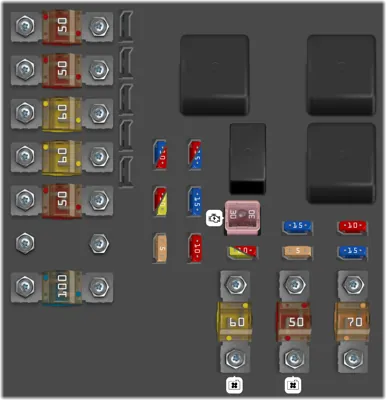

Compartimento del motor, parte superior

N°	A	Descripción
1	50A	Fusible principal CEM KL30A
2	50A	Fusible principal CEM KL30B
3	60A	Fusible principal RJBA KL30
4	60A	Fusible principal RJBB KL30
5	50A	Fusible principal RJBD KL30
6		Posición de recambio
7	100A	PTC calefactor de aire*
30	10A	Unidad de mando del motor
31	15A	Unidad de mando caja de cambios automática*
32	15A	Compresor A/C
33	5A	Relé bobinas
34	30A	Relé del motor de arranque
35	20A	Bobinas de encendido
35	10A	Sistema de ignición diésel
36	10A	Unidad de mando gasolina
36	15A	Unidad de mando diesel
37	15A	Sistema de inyección
38	10A	Válvulas del motor
39	15A	EVAP, Sonda lambda, Inyección [gasolina]
39	10A	EVAP, Sonda lambda, Inyección [diésel]
40	10A	Bomba de agua [V8]
40	20A	Calefactor de ventilación del cárter [5 cil. gasolina] Calefactor del filtro diésel, calefactor de ventilación del cárter [5 cil. diésel]
41	5A	Diagnóstico de fugas*
42	70A	Bujías de incandescencia diésel
43	50A	Ventilador de refrigeración
44	60A	Ventilador de refrigeración

Debajo de la guantera

N°	A	Descripción
1	5A	Sensor de lluvia
2	10A	Sistema SRS
3	5A	Frenos ABS Freno de estacionamiento eléctrico
4	7.5A	Pedal de acelerador, calefactor de aire (PTC) asientos con calefacción
5		Posición de recambio
6	15A	Pantalla ICM. CD y Radio, Sistema RSE*
7	7.5A	Módulo del volante
8		Posición de recambio
9	15A	Luz larga
10	20A	Techo solar*
11	7.5A	Lámparas de marcha atrás.
12		Posición de recambio
13	15A	Luces antiniebla delanteras*
14	15A	Lavaparabrisas
15	10A	Programador de velocidad adaptativo ACC*
16		Posición de recambio
17	7.5A	Iluminación del techo Panel de control puerta del conductor/ Asiento de acompañante accionado eléctricamente*
18	5A	Pantalla de información
19	5A	Asiento del conductor accionado eléctricamente*
20	15A	Reposacabezas trasero abatible*
21	5A	Receptor de llave a distancia Sensores de alarma
22	20A	Bomba de combustible
23	20A	Bloqueo de volante eléctrico
24		Posición de recambio
25	10A	Cerradura depósito/maletero
26	5A	Sirena de alarma. ECC
27	5A	Interruptor de arranque/parada
28	5A	Luces de freno conmutador

Maletero

N°	A	Descripción
1	25A	[Módulo A (negro)] Panel de control puerta del conductor
1		[Módulo B (blanco)] Posición de recambio
1	10A	[Módulo D (azul)] Pantalla RTI*, cámara de estacionamiento
2	25A	[Módulo A (negro)] Panel de control puerta del acompañante
2	15A	[Módulo B (blanco)] Unidad de mando Four-C*
2		[Módulo D (azul)] Posición de recambio
3	25A	[Módulo A (negro)] Panel de control puerta trasera izquierda
3	15A	[Módulo B (blanco)] Calefacción de asiento delantero lado de conductor*
3		[Módulo D (azul)] Posición de recambio
4	25A	[Módulo A (negro)] Panel de control puerta trasera derecha
4	15A	[Módulo B (blanco)] Calefacción de asiento delantero lado de acompañante*
4		[Módulo D (azul)] Posición de recambio
5		[Módulo A (negro)] Posición de recambio
5	15A	[Módulo B (blanco)] Calefacción del asiento derecho trasero*
5	25A	[Módulo D (azul)] Amplificador audio
6	15A	[Módulo A (negro)] Toma de 12 V maletero, nevera*
6	10A	[Módulo B (blanco)] Unidad de mando AWD
6	15A	[Módulo D (azul)] Sistema audio
7	30A	[Módulo A (negro)] Luneta trasera térmica
7	15A	[Módulo B (blanco)] Calefacción del asiento izquierdo trasero*
7	5A	[Módulo D (azul)] Teléfono Bluetooth
8		[Módulo A (negro)] Posición de recambio
8		[Módulo B (blanco)] Posición de recambio
8		[Módulo D (azul)] Posición de recambio
9	15A	[Módulo A (negro)] Remolque toma 2*
9	25A	[Módulo B (blanco)] Asiento accionado eléctricamente lado de acompañante
9		[Módulo D (azul)] Posición de recambio
10	25A	[Módulo A (negro)] Asiento accionado eléctricamente lado de conductor
10	20A	[Módulo B (blanco)] Keyless drive*
10		[Módulo D (azul)] Posición de recambio
11	40A	[Módulo A (negro)] Remolque toma 1*
11	30A	[Módulo B (blanco)] Freno de estacionamiento eléctrico* izquierdo
11		[Módulo D (azul)] Posición de recambio
12		[Módulo A (negro)] Posición de recambio
12	30A	[Módulo B (blanco)] Freno de estacionamiento eléctrico* derecho
12		[Módulo D (azul)] Posición de recambio

Compartimento del motor, parte delantera

N°	A	Descripción
15		Posición de recambio
16	10A	Ajuste de la altura de las luces* (Active Bi-Xenon, Bi-Xenon)
17	20A	Fusible principal CEM
18	5A	Radar. Unidad de mando ACC*
19	5A	Dirección asistida dependiente de la velocidad
20	10A	Unidad de mando motor, transm. SRS
21	10A	Boquillas de lavado con calefacción
22	20A	Bomba de vacío I5T
23	5A	Panel de las luces
24	15A	Lavafaros
25	15A	Toma de 12 V asiento delantero y trasero
26	10A	Techo solar. Consola techo/ ECC
27	5A	Relé caja del compartimento del motor
28	20A	Luces complementarias*
29	15A	Bocina

Compartimento del motor, parte inferior

N°	A	Descripción
8		Posición de recambio
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento*
11	40A	Ventilador del habitáculo
12		Posición de recambio
13	40A	Bomba ABS
14	20A	Válvulas de ABS
