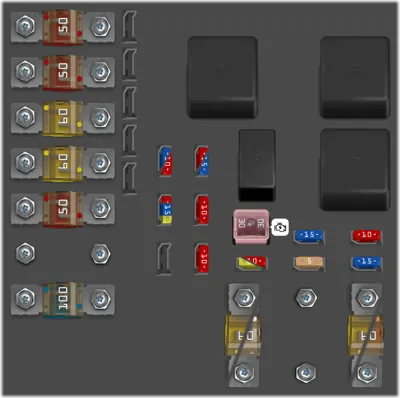

Compartimento del motor A

N°	A	Descripción
1	50A	Fusible principal CEM KL30A
2	50A	Fusible principal CEM KL30B
3	60A	Fusible principal RJBA KL30
4	60A	Fusible principal RJBB KL30
5	50A	Fusible principal RJBD KL30
6	-	-
7	100A	PTC calefactor de aire*
30	10A	Unidad de mando del motor
31	15A	Unidad de mando caja de cambios automática*
32	15A	Compresor A/C
33	5A	Relé bobinas
34	30A	Relé del motor de arranque
35	20A	Bobinas de encendido
35	10A	EGR, VTC, sistema de incandescencia [5 cil. diésel], derivación sistema de refrigeración del motor [4 cil. diésel]
36	10A	Unidad de mando del motor, Mariposa gasolina
36	15A	Unidad de mando del motor, Mariposa diésel
37	10A	Sistema de inyección, Sonda de masa de aire; Sonda de masa de aire [4 cil. diésel]
38	10A	Válvulas del motor
39	15A	EVAP, Sonda lambda, Inyección [gasolina]
39	10A	Sonda Lambda [4 cil. gasolina, 5 cil. diésel]
40	10A	Bomba de agua [V8] Calefactor de ventilación del cárter [5 cil. gasolina]
40	15A	Calefactor del filtro diésel, calefactor de la ventilación del cárter [4 cil. diésel]
40	20A	Calefactor del filtro diésel, calefactor de la ventilación del cárter [5 cil. diésel]
41	-	-
42	60A	Bujía [4 cil. diésel]
42	70A	Bujía [5 cil. diésel]
43	-	-
44	60A	Ventilador de refrigeración [4-5 cil. gasolina, 4 cil. diésel]
44	80A	Ventilador de refrigeración [V8, 6 cil. gasolina, 5 cil. diésel]

N°	A	Descripción
1	5A	Sensor de lluvia*
2	10A	Sistema SRS
3	5A	Frenos ABS, freno de estacionamiento eléctrico
4	7.5A	Pedal de acelerador, calefactor de aire (PTC), asientos con calefacción
5	-	-
6	15A	Pantalla ICM, CD y Radio [Excepto Premium y High Performance], Sistema RSE*
7	7.5A	Módulo del volante
8	-	-
9	15A	Luz larga
10	20A	Techo solar*
11	7.5A	Luces de marcha atrás
12	-	-
13	15A	Luces antiniebla delanteras*
14	15A	Lavaparabrisas
15	10A	Control de velocidad constante adaptativo, ACC*
16	-	-
17	7.5A	Iluminación del techo, panel de control puerta del conductor/Asiento de acompañante accionado eléctricamente*
18	5A	Pantalla de información
19	5A	Asiento del conductor accionado eléctricamente*
20	-	-
21	5A	Receptor de control remoto de la llave, sensores de alarma*
22	20A	Bomba de combustible
23	20A	Bloqueo de volante eléctrico
24	-	-
25	10A	Cerradura depósito/maletero
26	5A	Sirena de alarma*, ECC
27	5A	Interruptor de arranque/ parada
28	5A	Luces de freno conmutador

N°		A	Descripción
1		5A	Reloj analógico

N°	A	Descripción
1	25A	[A(negro)] Panel de control puerta del conductor
1	7.5A	[B(blanco)] Asiento delantero con masaje, iluminación del apoyabrazos, nevera*
1	10A	[D(azul)] Pantalla RTI*, cámara de estacionamiento
2	25A	[A(negro)] Panel de control puerta del acompañante
2	15A	[B(blanco)] Unidad de mando Four-C*
2	-	[D(azul)] -
3	25A	[A(negro)] Panel de control puerta trasera izquierda
3	15A	[B(blanco)] Calefacción de asiento delantero lado de conductor*
3	-	[D(azul)] -
4	25A	[A(negro)] Panel de control puerta trasera derecha
4	15A	[B(blanco)] Calefacción de asiento delantero lado de acompañante*
4	-	[D(azul)] -
5	-	[A(negro)] -
5	15A	[B(blanco)] Calefacción del asiento derecho trasero*
5	25A	[D(azul)] Amplificador audio*
6	15A	[A(negro)] Toma de 12 V maletero, nevera*
6	10A	[B(blanco)] Unidad de mando AWD
6	15A	[D(azul)] Sistema audio [High Performance y Premium]
7	30A	[A(negro)] Luneta trasera térmica
7	15A	[B(blanco)] Calefacción del asiento izquierdo trasero*
7	5A	[D(azul)] Teléfono, Bluetooth*
8	15A	[A(negro)] Reposacabezas abatibles*
8	-	[B(blanco)] -
8	-	[D(azul)] -
9	15A	[A(negro)] Remolque toma 2*
9	25A	[B(blanco)] Asiento accionado eléctricamente lado de acompañante*
9	-	[D(azul)] -
10	25A	[A(negro)] Asiento accionado eléctricamente lado de conductor*
10	20A	[B(blanco)] Keyless drive*
10	-	[D(azul)] -
11	40A	[A(negro)] Remolque toma 1*
11	30A	[B(blanco)] Freno de estacionamiento eléctrico izquierdo
11	-	[D(azul)] -
12	-	[A(negro)] -
12	30A	Freno de estacionamiento eléctrico derecho
12	-	[D(azul)] -

N°	A	Descripción
15	-	-
16	10A	Ajuste de la altura de las luces* [Xenon, Dual Xenon]
17	20A	Fusible principal CEM
18	5A	Radar. Unidad de mando ACC*
19	5A	Dirección asistida dependiente de la velocidad*
20	10A	Unidad de mando motor, transm. SRS
21	10A	Boquillas de lavado con calefacción*
22	20A	Bomba de vacío IST
23	5A	Panel de las luces
24	15A	Lavafaros*
25	15A	Toma de 12V asiento delantero y trasero Rear Seat Entertainment [RSE]*
27	5A	Relé caja del compartimento del motor
28	20A	Luces complementarias*
29	15A	Bocina

N°	A	Descripción
8	-	-
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento*
11	40A	Ventilador del habitáculo
12	-	-
13	40A	Bomba ABS
14	20A	Válvulas de ABS
