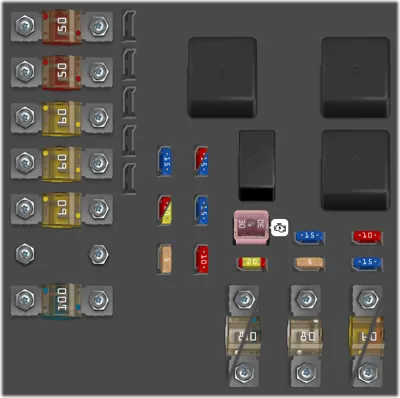

Compartimento del motor, parte superior

N°	A	Descripción
1	50A	Fusible principal CEM KL30B
2	50A	Fusible principal CEM KL30A
3	60A	Fusible principal RJBA KL30
4	60A	Fusible principal CJB KL30
5	60A	Fusible principal CJB 15E KL30
6	-	-
7	100A	PTC calefactor de aire*
30	10A	Unidad de mando del motor
31	15A	Unidad de mando caja de cambios automática*
32	15A	Compresor A/C
33	5A	Relé bobinas
34	30A	Relé del motor de arranque
35	10A	Bobinas 4 cilindros gasolina, unidad de mando de incandescencia
35	20A	Bobinas 5, 6 cilindros gasolina
35	20A	Bobinas 8 cilindros gasolina
35	10A	EGR, TCV [2.0D]; Bomba de combustible HP [1.6D]
36	10A	Unidad de mando del motor, Mariposa gasolina
36	15A	Unidad de mando del motor, Mariposa diésel
37	15A	Sonda de masa de aire [2.0D]
37	15A	Sistema de encendido [4, 5, 6, 8 cilindros gasolina], Sonda de masa de aire [5, 6, 8 cilindros gasolina], ECM [6 cilindros] Sonda de masa de aire, válvulas [5 cilindros diésel] Sonda de masa de aire, unidad de mando del motor, mariposa [1.6D]
38	10A	Válvulas del motor
39	15A	EVAP, Sonda lambda, Inyección [gasolina]
40	10A	Bomba de agua [V8]
40	20A	Bomba de vacío, válvulas del cárter [5 cilindros turbo, 2.0 GTDI] Calefactor del filtro diésel
41	5A	Calefactor de la ventilación del cárter [5 cilindros diésel]
42	60A	Bujía [4 cil. diésel]
42	70A	Bujía [5 cil. diésel]
43	60A	Ventilador de refrigeración [4-5 cil. gasolina]
43	80A	Ventilador de refrigeración [6 cilindros gasolina, 5 cilindros diésel]
43	80A	Ventilador de refrigeración [8 cilindros gasolina]
44	80A	Servodirección electrohidráulica [1.6D]
44	100A	Servodirección electrohidráulica [otros]

Compartimento del motor, parte delantera

N°	A	Descripción
15	-	-
16	10A	Ajuste de la altura de las luces* [Xenon, Active Xenon]
17	20A	Fusible principal CEM
18	5A	ABS alimentación 15
19	5A	Dirección asistida dependiente de la velocidad*
20	10A	Unidad de mando motor, transm. SRS
21	10A	Boquillas de lavado con calefacción*
22	5A	Bomba de vacío [I5T y GTDI] Servodirección electrohidráulica [1.6DRIVe]
23	5A	Panel de las luces
24	-	-
25	-	-
26	-	-
27	5A	Relé caja del compartimento del motor
28	20A	Luces complementarias*
29	15A	Bocina

Compartimento del motor, parte inferior

N°	A	Descripción
8	20A	Lavafaros*
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento*
11	40A	Ventilador del habitáculo
12	-	-
13	40A	Bomba ABS
14	20A	Válvulas de ABS

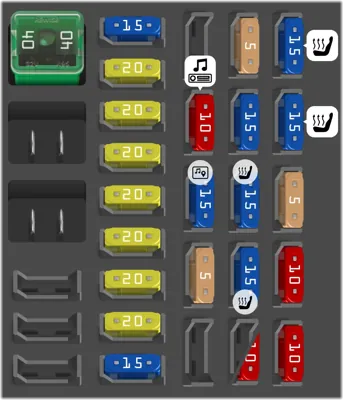

Debajo de la guantera A

N°	A	Descripción
1	40A	Fusible principal unidad de mando audio; Altavoces de graves
2	-	-
3	-	-
4	-	-
5	-	-
6	-	-
7	15A	Toma de 12 V maletero
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	20A	Keyless*
13	20A	Asiento accionado eléctricamente lado de conductor*
14	20A	Asiento accionado eléctricamente lado de acompañante*
15	15A	Reposacabezas abatible*
16	-	-
17	10A	Radio, Display, RTI*
18	15A	Infotainment
19	5A	Teléfono, Bluetooth TM*
20	-	-
21	5A	Techo solar*, alumbrado interior techo, sensor de climatización
22	15A	Encendedor Rear Seat Entertainment (RSE)*
23	15A	Calefacción de asiento lado del acompañante
24	15A	Calefacción de asiento lado del conductor
25	-	-
25	10A	Asiento delantero con masaje, iluminación del apoyabrazos y nevera*
26	15A	Calefacción del asiento trasero derecho*
27	15A	Calefacción del asiento trasero izquierdo*
28	5A	Control de distancia de aparcamiento* Cámara de estacionamiento* RTI*
29	10A	Unidad de mando AWD*
30	10A	Chasis activo Four-C*

Debajo de la guantera B

N°	A	Descripción
1	-	-
2	-	-
3	7.5A	Iluminación interior, asiento accionado eléctricamente*
4	5A	Pantalla de información (DIM)
5	10A	Control de velocidad constante adaptativo, ACC, aviso de colisión
6	7.5A	Iluminación interior, sensor de lluvia
7	7.5A	Módulo del volante
8	10A	Cierre centralizado parte trasera, tapa del depósito de combustible
9	15A	Lavacristales
10	15A	Lavaparabrisas
11	10A	Apertura del maletero
12	10A	Cierre del maletero
13	20A	Bomba de combustible
14	5A	Receptor del mando a distancia, alarma*, Climatizador
15	15A	Bloqueo del volante
16	5A	Alarma/OBDII
17	-	-
18	10A	Airbag
19	5A	Aviso de colisión, radar delantero
20	7.5A	Pedal de acelerador, calefactor eléctrico del motor [diésel], retrovisores eléctricos, calefacción del asiento trasero
21	15A	Infotainment (ICM), CD & Radio [Excepto Premium y High Performance]
22	5A	Luces de freno
23	20A	Techo solar*
24	5A	Inmovilizador

En la consola central - Executive*

N°		A	Descripción
1		5A	Reloj analógico

Maletero o compartimento de carga

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2
11	40A	Remolque toma 1
12	-	-
