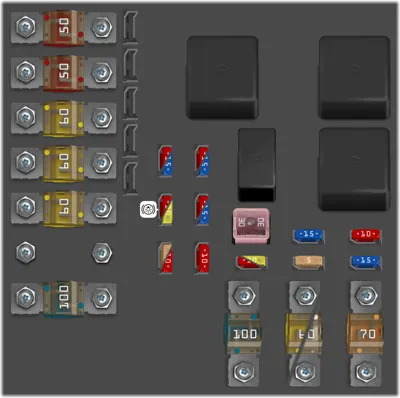

Compartimento del motor, parte superior

N°	A	Descripción
1	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera [Start/Stop]
2	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
3	60A	Fusible principal de la caja de fusibles y relés del maleteroA
4	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera [Start/Stop]
5	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera [Start/Stop]
6	-	-
7	100A	PTC calefactor de aire*
30	10A	Bobina del relé principal del sistema de gestión del motor; Unidad de mando del motor [gasolina de 5, 6 cilindros]
31	15A	Unidad de mando de la transmisión
32	15A	Acoplamiento magnético, A/C [excepto diésel 5 cilindros]; Bomba de refrigerante [diésel 5 cilindros Start/Stop]
33	5A	Bobina del relé del acoplamiento magnético A/C [excepto diésel 5 cilindros]; Bobina del relé de la bomba de refrigerante [diésel 5 cilindros Start/Stop]; Bobinas de relé en la central eléctrica del compartimento del motor zona fría [Start/Stop]
34	30A	Relé de arranque [Start/Stop]
35	10A	Bobinas de encendido [gasolina de 4 cilindros]; Unidad de mando de incandescencia [diésel de 5 cilindros]
35	20A	Bobinas de encendido [gasolina de 5, 6 cilindros]; Condensador [6 cilindros]
36	10A	Unidad de mando del motor [gasolina]
36	15A	Unidad de mando del motor [diésel]
37	10A	Válvulas [gasolina 1,6 I I]; Sonda de masa de aire [gasolina 1,6 I I] Sonda de masa de aire [D4162T]; Válvula de regulación caudal de combustible [D4162T]
37	15A	Sonda de masa de aire [diésel 5 cilindros, 6 cilindros]; Válvulas de regulación [diésel 5 cilindros]; Inyectores [gasolina 5-6 cilindros]; Unidad de mando del motor [gasolina 5 cilindros, 6 cilindros].
38	10A	Acoplamiento magnético, A/C [5-6 cilindros]; Válvulas, unidad de mando del motor [6 cilindros]; Solenoides [6 cilindros sin turbo]; Actuadores del tubo de admisión [6 cilindros sin turbo]; Sonda de masa de aire [gasolina de 4 cilindros y 2.0 I, gasolina de 5 cilindros]; Sensor de nivel de aceite [diésel 5 cilindros]; Bomba de refrigerante [D4162T]
39	10A	Sondas lambdas [gasolina de 4 cilindros]; Sonda lambda [dié- sel]; Unidad de mando rejilla de refrigeración [diésel manual de 5 cilindros y 2.0 I]
39	15A	Válvula EVAP [gasolina de 5, 6 cilindros]; Sondas lambda [gasolina de 5, 6 cilindros]
40	10A	Bomba de refrigerante [gasolina de 1.6ly Start/Stop, gasolina de 5 cilindros y Start/Stop]; Calefactor de ventilador del cárter [gasolina de 5 cilindros]; Bomba de aceite, caja de cambios automática [gasolina de 5 cilindros y Start/Stop]
40	20A	Calefactor del filtro diésel
41	5A	Unidad de mando de persiana de la rejilla del radiador [5 cil., gasolina]
41	10A	Calentador de la ventilación del cárter [diesel 5 cilindros]; Bomba de aceite caja de cambios automática [diesel 5 cilindros y Start/Stop]
42	70A	Bujías de incandescencia [diésel]
43	60A	Ventilador de refrigeración [gasolina de 4 cilindros, 5 cilindros]
43	80A	Ventilador de refrigeración [5-6 cil., diésel]
44	100A	Servodirección electrohidráulica

Compartimento del motor, parte delantera

N°	A	Descripción
15	-	-
16	10A	Ajuste de altura de las luces: faros Xenon activos - ABL
17	20A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
18	5A	ABS
19	5A	Dirección asistida dependiente de la velocidad*
20	10A	Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
21	10A	Boquillas de lavado con calefacción*
22	-	-
23	5A	Mando de las luces
24	-	-
25	-	-
26	-	-
27	5A	Bobinas de relé internas
28	20A	Luces complementarias*
29	15A	Bocina

Compartimento del motor, parte inferior

N°	A	Descripción
8	20A	Lavafaros*
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento*
11	40A	Ventilador del habitáculo [Start/Stop]
12	-	-
13	40A	Bomba ABS
14	20A	Válvulas ABS

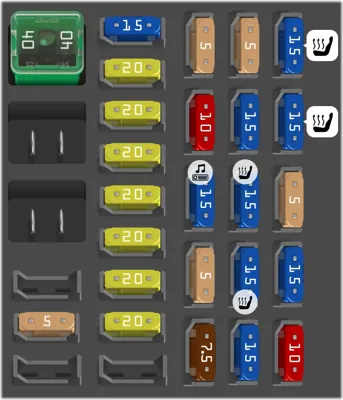

Debajo de la guantera A

N°	A	Descripción
1	40A	Fusible principal de la unidad de mando de audio*; Fusible principal de los fusibles 16-20: Infotainment
2	-	-
3	-	-
4	-	-
5	5A	Reloj analógico*
6	-	-
7	15A	Toma de 12 V maletero; Nevera
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	20A	Keyless*
13	20A	Asiento accionado eléctricamente lado de conductor*
14	20A	Asiento accionado eléctricamente lado de acompañante*
15	-	-
16	5A	Unidad de mando de Infotainment
17	10A	Unidad de mando de audio (amplificador)* Radio digital; TV
18	15A	Audio
19	5A	Telemática; Bluetooth
20	7.5A	Rear Seat Entertainment (RSE)*
21	5A	Techo solar; Iluminación interior de techo; Sensor de climatización; Motores reguladores, admisión de aire
22	15A	Toma de 12 V consola del túnel
23	15A	Calefacción de asiento trasero derecho*
24	15A	Calefacción de asiento trasero izquierdo*
25	15A	Asientos delanteros con masaje; Iluminación del apoyabrazos; Iluminación de la nevera; Bobina de relé nevera
26	15A	Calefacción de asiento lado del acompañante
27	15A	Calefacción de asiento lado del conductor
28	5A	Aparcamiento asistido; Cámara de aparcamiento; Unidad de mando del gancho para remolque *
29	15A	Unidad de mando AWD*
30	10A	Chasis activo Four-C*

Debajo de la guantera B

N°	A	Descripción
1	-	-
2	-	-
3	7.5A	Iluminación interior; Panel de mando puerta del conductor elevalunas; Asientos delanteros eléctricos; Mando a distancia puerta garaje
4	5A	Pantalla de información (DIM)
5	10A	Control de velocidad constante adaptativo, ACC; Aviso de colisión
6	7.5A	Iluminación interior; Sensor de lluvia
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depósito de combustible
9	-	-
10	15A	Lavaparabrisas
11	10A	Apertura maletero
12	10A	Reposacabezas abatible*
13	20A	Bomba de combustible
14	5A	Sensor de movimiento alarma*; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena alarma*; Toma de diagnóstico OBDII
17	-	-
18	10A	Airbags
19	5A	Aviso de colisión*
20	7.5A	Sensor del pedal de acelerador; Elemento PTC, calefactor de aire; Antideslumbramiento, retrovisor interior; Calefacción de asiento trasero*
21	-	-
22	5A	Luces de freno
23	20A	Techo solar*
24	5A	Inmovilizador

En el salpicadero - Executive*

N°		A	Descripción
1		5A	Reloj analógico

Maletero o compartimento de carga

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2*
5	-	-
6	-	-
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1*
12	-	-

Zona fría del compartimento del motor - Start/Stop* A

N°	A	Descripción
-	175A	Fusible principal de la caja de fusibles y relés del compartimento del motor
-	175A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera, caja de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera, caja de fusibles y relés en el maletero
1	100A	PTC calefactor de aire*
2	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
3	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
4	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
5	60A	Fusible principal de la caja de fusibles y relés del maletero
6	40A	Ventilador del habitáculo
7	-	-
8	-	-

Zona fría del compartimento del motor - Start/Stop* B

N°	A	Descripción
9	30A	Relé de arranque
10	50A	Diodo interno
11	70A	Batería de apoyo
12	15A	Unidad de mando principal (CEM) - tensión de referencia batería de apoyo; Punto de carga batería de apoyo
