Volvo V40 / Fusibles 2013

Caja de fusibles de compartimento del motor

Caja de fusibles de compartimento del motor
N°ADescripción
7 40A Bomba ABS
8 30A Válvulas ABS
9 20A Lavafaros
10 40A Ventilador del habitáculo
11 - -
12 30A Fusible primario para los fusibles 32-36
13 30A Solenoide de control, motor de arranque [excepto Start/Stop]
14 40A Parabrisas con calefacción eléctrica, lado derecho
15 - -
16 40A Parabrisas con calefacción eléctrica, lado izquierdo
17 20A Calefactor de estacionamiento
18 20A Limpiaparabrisas
19 5A Unidad electrónica central, tensión de referencia, batería de apoyo (Start/Stop)
20 15A Bocina
21 5A Luces de freno
22 - -
23 5A Mando de las luces
24 5A Bobinas de relé internas
25 15A Toma de 12 V, consola del túnel, parte delantera
26 15A Unidad de mando de la transmisión
27 15A Acoplamiento magnético, A/C
28 15A Toma de 12 V, consola del túnel, parte trasera
29 10A Sensor de clima: motores de mariposa, admisión de aire
30 5A Unidad de mando del motor [5 cilindros]
31 20A Asiento derecho de accionamiento eléctrico
32 10A Bobina de relé para ventilador de refrigeración [4 cilindros, 5 cilindros diésel]; sondas lambda [4 cilindros gasolina]; sonda de masa de aire [diésel]; válvula de derivación, refrigeración EGR [diésel]; válvula reguladora, caudal de combustible [5 cilindros diésel]; válvula reguladora, presión de combustible [5 cilindros diésel]
32 20A Bobina de relé para ventilador de refrigeración [5 cilindros gasolina]; sondas lambda [5 cilindros gasolina]
33 10A Sonda de masa de aire [4 cilindros gasolina]; válvula EVAP [4 cilindros gasolina]; inyectores [5 cilindros gasolina]; motor de regulación, turbo [4 cilindros diésel]; válvula reguladora, flujo de combustible [4 cilindros diésel]; solenoide, refrigeración de pistón [5 cilindros diésel]; válvula de turborregulación [5 cilindros diésel]; transductor de nivel de aceite [5 cilindros diésel]
34 10A Válvulas [gasolina]; solenoides [gasolina]; sonda lambda [diésel]; calefactor de ventilación del cárter [5 cilindros], sonda de masa de aire [5 cilindros gasolina]
35 10A Bobinas de encendido [gasolina]
35 15A Calefactor de filtro diésel; unidad de mando de bujías [5 cilindros diésel]; bomba de aceite, caja de cambios automática [5 cilindros diésel Start/Stop]
36 10A Unidad de mando del motor [4 cilindros]
36 15A Unidad de mando del motor [5 cilindros]; unidad de la mariposa [5 cilindros gasolina]
37 5A ABS
38 10A Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
39 10A Ajuste de altura de las luces
40 5A Servodirección eléctrica
41 15A Unidad electrónica central
42 - -
43 10A Bomba de refrigerante (Start/ Stop)
44 5A Aviso de colisión
45 5A Transductor del pedal de acelerador
46 Punto de carga, batería de apoyo
47 - -
48 - -

Caja de Fusibles de bajo el asiento delantero derecho

Caja de Fusibles de bajo el asiento delantero derecho
N°ADescripción
1 - -
2 10A Keyless
3 5A Tirador de la puerta (Keyless)
4 25A Panel de mandos, puerta delantera izquierda
5 25A Panel de mandos, puerta delantera derecha
6 25A Panel de mandos, puerta trasera izquierda
7 25A Panel de mandos, puerta trasera derecha
8 - -
9 20A Asiento de accionamiento eléctrico, izquierda
10 - -
11 - -
12 5A Unidad de mando de audio (amplificador)
13 - -
14 5A Telemática; Bluetooth
15 15A Audio; unidad de mando de Infotainment
16 10A Radio digital; TV
17 15A Toma de 12 V compartimento de carga
18 - -
19 - -
20 - -
21 - -
22 - -
23 20A Remolque toma 2
24 40A Fusible primario para los fusibles 12-16: Infotainment
25 - -
26 40A Remolque toma 1
27 30A Luneta trasera térmica
28 - -
29 5A BLIS
30 5A Control de distancia de aparcamiento
31 5A Cámara de estacionamiento
32 - -
33 - -
34 15A Calefacción de asiento lado del conductor
35 15A Calefacción de asiento lado del acompañante
36 - -
37 - -
38 - -
39 15A Calefacción de asiento trasero derecho
40 15A Calefacción de asiento trasero izquierdo
41 15A Unidad de mando AWD
42 - -
43 - -
44 - -
45 - -
46 - -

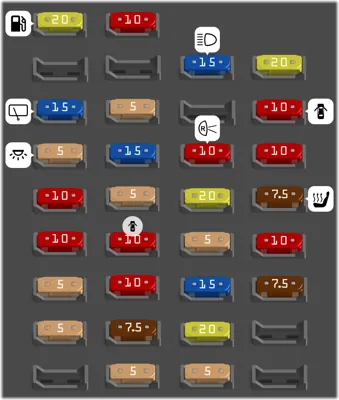

Caja de fusibles - Debajo de la guantera

Caja de fusibles - Debajo de la guantera
N°ADescripción
56 20A Bomba de combustible
57 - -
58 15A Limpiacristales trasero
59 5A Posición de reserva, iluminación interior
60 10A Iluminación interior; asientos de accionamiento eléctrico
61 10A Cortinilla, techo de cristal
62 5A Sensor de lluvia; antideslumbramiento, retrovisor interior, sensor de humedad
63 5A Aviso de colisión
64 - -
65 10A Apertura, tapa del maletero
66 - -
67 5A Posición de reserva 3, tensión continua
68 15A Bloqueo del volante
69 5A Instrumento combinado
70 10A Cierre centralizado, tapa del depósito de combustible
71 10A Panel de climatización
72 7.5A Módulo del volante
73 5A Sirena alarma; Toma de diagnóstico OBDII
74 15A Luz larga
75 - -
76 10A Luz de marcha atrás
77 20A Dispositivo de lavado de parabrisas; dispositivo de lavado de luneta trasera
78 5A Inmovilizador
79 15A Posición de reserva 1, tensión continua
80 20A Posición de reserva 2, tensión continua
81 5A Sensor de movimiento, alarma; receptor remoto
82 20A Dispositivo de lavado de parabrisas; dispositivo de lavado de luneta trasera
83 10A Cierre centralizado, tapa del depósito de combustible
84 10A Apertura, tapa del maleteroF
85 7.5A Elemento PTC, precalentador de aire; botón, calefacción de asiento, parte trasera
86 10A Airbags; airbag de peatón
87 7.5A Posición de reserva 4, tensión continua
88 - -
89 - -
