Volvo V40 / Fusibles 2014

Fusibles - en el compartimento del motor

Fusibles - en el compartimento del motor
N°ADescripción
7 40A Bomba ABS
7 20A Calefactor de estacionamiento
8 30A Válvulas ABS
9 20A Lavafaros
10 40A Ventilador del habitáculo
11 - -
12 30A Fusible primario para los fusibles 32-36
13 - -
14 40A Parabrisas con calefacción eléctrica, lado derecho
15 - -
16 40A Parabrisas con calefacción eléctrica, lado izquierdo
18 20A Limpiaparabrisas
19 5A Unidad electrónica central, tensión de referencia, batería de apoyo
20 15A Bocina
21 5A Luces de freno
22 - -
23 5A Mando de las luces
24 5A Bobinas de relé internas
25 15A Toma de 12 V, consola del túnel, parte delantera
26 15A Unidad de mando de la transmisión
27 15A Embrague magnético A/C [gasolina, 4 cilindros diésel]
28 15A Toma de 12 V, consola del túnel, parte trasera
29 10A Sensor de clima: motores de mariposa, admisión de aire
30 5A Unidad de mando del motor [5 cilindros]
31 20A Asiento derecho de accionamiento eléctrico
32 10A Bobina de relé para ventilador de refrigeración (4 cilindros, 5 cilindros diésel); sondas lambda [4 cilindros gasolina]; sonda de masa de aire [diésel]; válvula de derivación, refrigeración EGR [diésel]; válvula reguladora, caudal de combustible [5 cilindros diésel]; válvula reguladora, presión de combustible [5 cilindros diésel]
32 20A Bobina de relé para ventilador de refrigeración [5 cilindros gasolina]; sondas lambda [5 cilindros gasolina]
33 10A Bomba de aceite caja de cambios automática [5 cilindros]; Sonda de masa de aire [gasolina]; Válvula EVAP [4 cilindros gasolina]; Válvula [5 cilindros gasolina]; Solenoides [5 cilindros gasolina]; Calefactor de la ventilación del cárter [5 cilindros gasolina]; Motor de regulación turbo [4 cilindros diésel]; Válvula de regulación caudal de combustible [4 cilindros diésel]; Unidad de mando válvula de radiador [4 cilindros diésel]; Solenoide refrigeración del pistón [5 cilindros diésel]; Válvula de regulación del turbo [5 cilindros diésel]; Sensor de nivel de aceite [5 cilindros diésel]; Embrague magnético A/C [5 cilindros]
34 10A Valvulas [4 cilindros gasolina]; Solenoides [4 cilindros gasolina]; Válvulas de inyección [5 cilindros gasolina]; Sonda lambda [5 cilindros diésel]; Calefacctor de la ventilación del cárter [5 cilindros diésel]
35 10A Bobinas de encendido [gasolina]
35 15A Calefactor del filtro diésel; Unidad de mando de las bujías de incandescencia [5 cilindros diésel]
36 10A Unidad de mando del motor [4 cilindros]
36 15A Unidad de mando del motor [5 cilindros]; unidad de la mariposa [5 cilindros gasolina]
37 5A ABS
38 10A Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
39 10A Regulación de altura de las luces
40 5A Servodirección eléctrica
41 15A Unidad electrónica central
42 - -
43 - -
44 5A Aviso de colisión
45 5A Transductor del pedal de acelerador
46 Punto de carga, batería de apoyo
47 - -
48 10A Bomba de refrigerante [cuando no hay calefactor de estacionamiento]

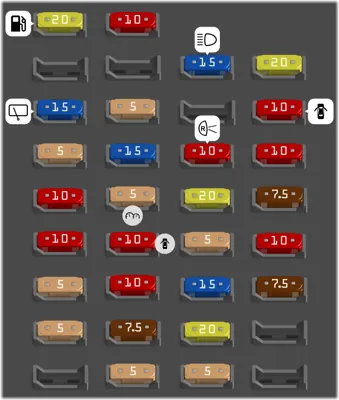

Fusibles - debajo de la guantera

Fusibles - debajo de la guantera
N°ADescripción
56 20A Bomba de combustible
57 - -
58 15A Limpiacristales trasero
59 5A Iluminación interior; Consola de techo para las luces de lectura delanteras y la iluminación del habitáculo
60 10A Iluminación interior; asientos de accionamiento eléctrico
61 10A Cortinilla, techo de cristal
62 5A Sensor de lluvia; antideslumbramiento, retrovisor interior, sensor de humedad
63 5A Aviso de colisión
64 - -
65 10A Apertura, tapa del maleteroA
66 - -
67 5A Posición de reserva 3, tensión continua
68 15A Bloqueo del volante
69 5A Cuadro de instrumentos
70 10A Cierre centralizado, tapa del depósito de combustible
71 10A Panel de climatización
72 7.5A Módulo del volante
73 5A Sirena de alarma; toma de diagnóstico OBDII
74 15A Luz larga
75 - -
76 10A Luz de marcha atrás
77 20A Dispositivo de lavado de parabrisas; dispositivo de lavado de luneta trasera
78 5A Inmovilizador
79 15A Posición de reserva 1, tensión continua
80 20A Posición de reserva 2, tensión continua
81 5A Sensor de movimiento, alarma; receptor remoto
82 20A Dispositivo de lavado de parabrisasD; dispositivo de lavado de luneta traseraD
83 10A Cierre centralizado, tapa del depósito de combustible
84 10A Apertura, tapa del maletero
85 7.5A Calefactor auxiliar eléctrico; Botón calefacción del asiento trasero
86 10A Airbags; airbag de peatón
87 7.5A Posición de reserva 4, tensión continua
88 - -
89 - -

Fusibles - debajo del asiento delantero derecho

Fusibles - debajo del asiento delantero derecho
N°ADescripción
1 - -
2 10A Keyless
3 5A Tirador de la puerta (Keyless)
4 25A Panel de mandos, puerta delantera izquierda
5 25A Panel de mandos, puerta delantera derecha
6 25A Panel de mandos, puerta trasera izquierda
7 25A Panel de mandos, puerta trasera derecha
8 - -
9 20A Asiento de accionamiento eléctrico, izquierda
10 - -
11 5A Bobina de relé interna
12 5A Unidad de mando de audio (amplificador)
13 - -
14 5A Telemática; Bluetooth
15 15A Audio; unidad de mando de Infotainment
16 10A Radio digital; TV
17 15A Toma de 12 V compartimento de carga
18 - -
19 - -
20 - -
21 - -
22 - -
23 20A Remolque toma 2
24 40A Fusible primario para los fusibles 12-16: Infotainment
25 - -
26 40A Remolque toma 1
27 30A Luneta trasera térmica
28 - -
29 5A BLIS
30 5A Control de distancia de aparcamiento
31 5A Cámara de aparcamiento
32 - -
33 - -
34 15A Calefacción de asiento lado del conductor
35 15A Calefacción de asiento lado del acompañante
36 - -
37 - -
38 - -
39 15A Calefacción de asiento trasero derecho
40 15A Calefacción de asiento trasero izquierdo
41 - -
42 - -
43 - -
44 - -
45 - -
46 - -
