Volvo V40 / Fusibles 2015

Fusibles - en el compartimento del motor

Fusibles - en el compartimento del motor
N°ADescripción
7 40A Bomba ABS
8 30A Válvulas ABS
9 20A Lavafaros
10 40A Ventilador del habitáculo
11 - -
12 30A Fusible primario para los fusibles 32-36
13 - -
14 40A Parabrisas con calefacción eléctrica, lado derecho
15 - -
16 40A Parabrisas con calefacción eléctrica, lado izquierdo
17 20A Calefactor de estacionamiento
18 20A Limpiaparabrisas
19 5A Unidad electrónica central, tensión de referencia, batería de apoyo
20 15A Bocina
21 5A Luces de freno
22 - -
23 5A Mando de las luces
24 5A Bobinas de relé internas
25 15A Toma de 12 V, consola del túnel, parte delantera
26 15A Unidad de mando de la transmisión
27 15A Embrague magnético A/C [gasolina de 1,6 I, 5 cilindros]
28 15A Toma de 12 V, consola del túnel, parte trasera
29 - -
30 5A Unidad de mando del motor [4 cilindros 2.0 I, 5 cilindros]
31 20A Asiento regulado eléctricamente, derecho
32 10A Bobina de relé para ventilador de refrigeración [5 cilindros gasolina]; sondas lambda [5 cilindros gasolina]
32 15A Sondas lambda [4 cilindros, 2.0 I]; Bobina de relé para ventilador de refrigeración [4 cilindros, 2.0 I]
32 20A Bobina de relé para ventilador de refrigeración [5 cilindros gasolina]; sondas lambda [5 cilindros gasolina]
33 10A Bomba de aceite caja de cambios automática [5 cilindros]; Sonda de masa de aire [gasolina 1.6 I, gasolina 5 cilindros]; Válvula EVAP [gasolina 1.6 I]; Válvulas [gasolina 4 cilindros, 2.0 I, 5 cilindros]; Solenoides [gasolina 5 cilindros]; Calefactor de la ventilación del cárter [gasolina 5 cilindros]; Motor de regulación turbo [diésel 1.6 I]; Válvula de regulación flujo de combustible [diésel 1.6 I]; Unidad de mando rejilla del radiador [diésel 1.6 I]; Solenoide refrigeración del pistón [diésel 5 cilindros]; Válvula de regulación del turbo [diésel 5 cilindros]; Sensor de nivel de aceite [diésel 5 cilindros]; Compresor A/C [4 cilindros, 2.0 I, 5 cilindros diésel]; Bomba de aceite [4 cilindros, 2.0 I]; Válvula de refrigeración del climatizador [diésel 4 cilindros, 2.0 I]; Bobinas de relé para las funciónes de Start/ Stop
34 10A Válvulas [1.6 I gasolina]; Solenoides [1.6 gasolina]; Válvulas de inyección [5 cilindros gasolina]; Sonda lambda [5 cilindros diésel]; Calefactor de la ventilación del cárter [5 cilindros diésel]
34 15A Válvula [diésel 4 cilindros, 2.0 I]; Válvula EVAP [gasolina 4 cilindros, 2.0 I]; Calefactor de la ventilación del cárter [gasolina 4 cilindros, 2.0 I]; Unidad de mando del motor [4 cilindros, 2.0 I]; Sonda de masa de aire [4 cilindros, 2.0 I]; Termostato [gasolina 4 cilindros, 2.0 I]; Bomba de refrigeración de EGR [diésel 4 cilindros, 2.0 I]; Unidad de mando de incandescencia [diésel 4 cilindros, 2.01 I]
35 10A Bobinas de encendido [gasolina 1.6 I 5 cilindros]
35 15A Bobinas de encendido [gasolina 4 cilindros. 2.0 I]; Calefactor del filtro diésel [diésel 1.6 l, diésel 5 cilindros]; Unidad de mando de incandescencia [diésel 5 cilindros]
35 25A Calefactor del filtro diésel [diésel 4 cilindros 2.0 I]
36 10A Unidad de mando del [motor 1.6 I]
36 15A Unidad de mando del motor [4 cilindros y 2,0 1, 5 cilindros]; mariposa [gasolina 5 cilindros]
37 5A ABS
38 7.5A Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
39 10A Ajuste de altura de las luces
40 5A Servodirección eléctrica
41 15A Unidad electrónica central
42 - -
43 - -
44 5A Aviso de colisión
45 5A Transductor del pedal de acelerador
46 Punto de carga, batería de apoyo
47 - -
48 10A Bomba de refrigerante (cuando no hay calefactor de estacionamiento)

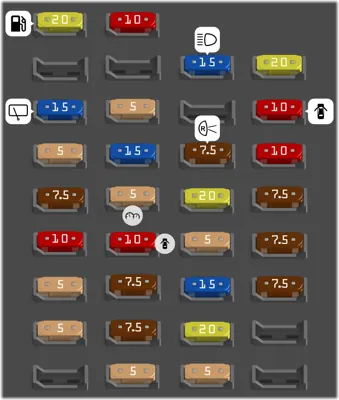

Fusibles - debajo de la guantera

Fusibles - debajo de la guantera
N°ADescripción
56 20A Bomba de combustible
57 - -
58 15A Limpiacristales trasero
59 5A Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante)
60 7.5A Iluminación interior; Mandos de la consola de techo para las luces de lectura delanteras y la iluminación del habitáculo; asientos regulados eléctricamente
61 10A Cortinilla eléctrica, techo de cristal
62 5A Sensor de lluvia; antideslumbramiento, retrovisor interior, sensor de humedad
63 5A Aviso de colisión
64 - -
65 10A Apertura, tapa del maletero
66 - -
67 5A Posición de reserva 3, tensión continua
68 15A Bloqueo del volante
69 5A Cuadro de instrumentos
70 10A Cierre centralizado, tapa del depósito de combustible
71 7.5A Panel de climatización
72 7.5A Módulo del volante
73 5A Sirena de alarma; toma de diagnóstico OBDII
74 15A Luz larga
75 - -
76 7.5A Luz de marcha atrás
77 20A Dispositivo de lavado de parabrisas; dispositivo de lavado de luneta trasera
78 5A Inmovilizador
79 15A Posición de reserva 1, tensión continua
80 20A Posición de reserva 2, tensión continua
81 5A Sensor de movimiento, alarma; receptor remoto
82 20A Dispositivo de lavado de parabrisasD; dispositivo de lavado de luneta trasera
83 10A Cierre centralizado, tapa del depósito de combustible
84 10A Apertura, tapa del maleteroF
85 7.5A Calefactor auxiliar eléctrico; Botón calefacción del asiento trasero
86 7.5A Airbags; airbag de peatón
87 7.5A Posición de reserva 4, tensión continua
88 - -
89 - -

Fusibles debajo del asiento delantero derecho

Fusibles debajo del asiento delantero derecho
N°ADescripción
1 - -
2 10A Keyless
3 5A Tirador de puerta (Keyless)
4 25A Panel de mandos, puerta delantera izquierda
5 25A Panel de mandos, puerta delantera derecha
6 25A Panel de mandos, puerta trasera izquierda
7 25A Panel de mandos, puerta trasera derecha
8 25A Fusible primario para los fusibles 12-16: Infotainment
9 20A Asiento izquierdo regulado eléctricamente
10 - -
11 5A Bobina de relé interna
12 5A Unidad de mando de Audio (amplificador), señal de diagnóstico
13 - -
14 5A Telemática; Bluetooth
15 15A Unidad de mando de Audio o SensusA; Sistema infotainment o pantallaA
16 7.5A Radio digital; TV
17 15A Toma de 12 V compartimento de carga
18 - -
19 - -
20 - -
21 - -
22 - -
23 20A Remolque toma 2
24 30A Unidad de mando de audio (amplificador)
25 - -
26 40A Remolque toma 1
27 30A Luneta trasera térmica
28 - -
29 5A BLIS
30 5A Aparcamiento asistido
31 5A Cámara de aparcamiento
32 - -
33 - -
34 15A Calefacción del asiento del conductor
35 15A Calefacción del asiento del acompañante
36 - -
37 - -
38 - -
39 15A Calefacción de asiento trasero derecho
40 15A Calefacción de asiento trasero izquierdo
41 - -
42 - -
43 - -
44 - -
45 - -
46 - -
