Fusibles - en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 7 | 40A | Bomba ABS | |
| 8 | 30A | Válvulas ABS | |
| 9 | 20A | Lavafaros | |
| 10 | 40A | Ventilador del habitáculo | |
| 11 | - | - | |
| 12 | 30A | Fusible primario para los fusibles 32-36 | |
| 13 | - | - | |
| 14 | 40A | Parabrisas con calefacción eléctrica, lado derecho | |
| 15 | - | - | |
| 16 | 40A | Parabrisas con calefacción eléctrica, lado izquierdo | |
| 17 | 20A | Calefactor de estacionamiento | |
| 18 | 20A | Limpiaparabrisas | |
| 19 | 5A | Unidad electrónica central, tensión de referencia, batería de apoyo | |
| 20 | 15A | Bocina | |
| 21 | 5A | Luces de freno | |
| 22 | - | - | |
| 23 | 5A | Mando de las luces | |
| 24 | 5A | Bobinas de relé internas | |
| 25 | 15A | Toma de 12V, consola del túnel, parte delantera | |
| 26 | 15A | Unidad de mando de la transmisión | |
| 27 | - | - | |
| 28 | 15A | Toma de 12V, consola del túnel, parte trasera | |
| 29 | - | - | |
| 30 | 5A | Unidad de mando del motor | |
| 31 | 20A | Asiento regulado eléctricamente, derecho | |
| 32 | 15A | Sondas lambda; Bobina del relé del ventilador de refrigeración | |
| 33 | 10A | Reguladores de vacío; Válvulas; Unidad de mando persiana del radiador; Unidad de mando persiana del deflector [diésel]; Compresor de A/C; Solenoide de la bomba de aceite del motor; Válvula de refrigeración del climatizador [diésel]; Unidad de mando de incandescencia [diésel]; bobinas de los relés de las funciónes Start/ Stop | |
| 34 | 15A | Válvula EGR [diésel]; Válvula EVAP [gasolina]; Unidad de mando del motor: Termostato del sistema de refrigeración del motor [gasolina]; Bomba de refrigeración de EGR [diésel] | |
| 35 | 15A | Bobinas de encendido [gasolina] | |
| 35 | 25A | Calefactor del filtro de gasóleo [diésel] | |
| 36 | 15A | Unidad de mando del motor | |
| 37 | 5A | ABS | |
| 38 | 7.5A | Unidad de mando del motor; Unidad de mando de la transmisión; Airbags | |
| 39 | 10A | Ajuste de altura de las luces | |
| 40 | 5A | Servodirección eléctrica | |
| 41 | 15A | Unidad electrónica central | |
| 42 | - | - | |
| 43 | - | - | |
| 44 | 5A | Aviso de colisión | |
| 45 | 5A | Transductor del pedal de acelerador | |
| 46 | - | - | |
| 47 | - | - | |
| 48 | 10A | Bomba de refrigerante (cuando no hay calefactor de estacionamiento) |

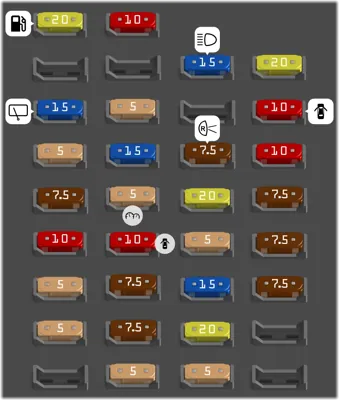

Fusibles - debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 56 | 20A | Bomba de combustible | |
| 57 | - | - | |
| 58 | 15A | Limpiacristales trasero | |
| 59 | 5A | Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante) | |
| 60 | 7.5A | Iluminación interior; Mandos de la consola de techo para las luces de lectura delanteras y la iluminación del habitáculo; asientos regulados eléctricamente | |
| 61 | 10A | Cortinilla eléctrica para techo de cristal | |
| 62 | 5A | Sensor de lluvia; antideslumbramiento, retrovisor interior, sensor de humedad | |
| 63 | 5A | Aviso de colisión | |
| 64 | - | - | |
| 65 | 10A | Apertura, tapa del maletero | |
| 66 | - | - | |
| 67 | 5A | Posición de reserva 3, tensión continua | |
| 68 | 15A | Bloqueo del volante | |
| 69 | 5A | Cuadro de instrumentos | |
| 70 | 10A | Cierre centralizado, tapa del depósito de combustibleC | |
| 71 | 7.5A | Panel de climatización | |
| 72 | 7.5A | Módulo del volante | |
| 73 | 5A | Sirena de alarma; toma de diagnóstico OBDII | |
| 74 | 15A | Luz larga | |
| 75 | - | - | |
| 76 | 7.5A | Luz de marcha atrás | |
| 77 | 20A | Dispositivo de lavado de parabrisas; dispositivo de lavado de luneta trasera | |
| 78 | 5A | Inmovilizador | |
| 79 | 15A | Posición de reserva 1, tensión continua | |
| 80 | 20A | Posición de reserva 2, tensión continua | |
| 81 | 5A | Sensor de movimiento de la alarma; Receptor | |
| 82 | 20A | Dispositivo de lavado de parabrisas; dispositivo de lavado de luneta trasera | |
| 83 | 10A | Cierre centralizado, tapa del depósito de combustible | |
| 84 | 10A | Apertura, tapa del maletero | |
| 85 | 7.5A | Calefactor auxiliar eléctrico; Botón calefacción del asiento trasero | |
| 86 | 7.5A | Airbags; airbag de peatón | |
| 87 | 7.5A | Posición de reserva 4, tensión continua | |
| 88 | - | - | |
| 89 | - | - |
Fusibles debajo del asiento delantero derecho
| N° | A | Descripción | |
|---|---|---|---|
| 1 | - | - | |
| 2 | 10A | Sistema sin llave | |
| 3 | 5A | Manilla de la puerta, sistema sin llave | |
| 4 | 25A | Panel de mandos, puerta delantera izquierda | |
| 5 | 25A | Panel de mandos, puerta delantera derecha | |
| 6 | 25A | Panel de mandos, puerta trasera izquierda | |
| 7 | 25A | Panel de mandos, puerta trasera derecha | |
| 8 | 25A | Fusible primario para los fusibles 12-16: Infotainment | |
| 9 | 20A | Asiento izquierdo regulado eléctricamente | |
| 10 | - | - | |
| 11 | 5A | Bobina de relé interna | |
| 12 | - | - | |
| 13 | - | - | |
| 14 | - | - | |
| 15 | - | - | |
| 16 | - | - | |
| 17 | 15A | Toma de 12V compartimento de carga | |
| 18 | - | - | |
| 19 | - | - | |
| 20 | - | - | |
| 21 | - | - | |
| 22 | - | - | |
| 23 | 20A | Remolque toma 2 | |
| 24 | 30A | Unidad de mando de audio (amplificador) | |
| 25 | - | - | |
| 26 | 40A | Remolque toma 1 | |
| 27 | 30A | Luneta trasera térmica | |
| 28 | - | - | |
| 29 | 5A | BLIS | |
| 30 | 5A | Aparcamiento asistido | |
| 31 | 5A | Cámara de aparcamiento | |
| 32 | - | - | |
| 33 | - | - | |
| 34 | 15A | Calefacción del asiento del conductor | |
| 35 | 15A | Calefacción del asiento del acompañante | |
| 36 | - | - | |
| 37 | - | - | |
| 38 | - | - | |
| 39 | 15A | Calefacción de asiento trasero derecho | |
| 40 | 15A | Calefacción de asiento trasero izquierdo | |
| 41 | - | - | |
| 42 | - | - | |
| 43 | - | - | |
| 44 | - | - | |
| 45 | 15A | Unidad de mando de audio (amplificador), señal de diagnóstico; Unidad de mando de audio o Unidad de mando Sensus [Algunos modelos]; Unidad de mando de Infotainment o Pantalla [Algunos modelos] Radio digital; TV | |
| 46 | 5A | Telemática; Bluetooth |
