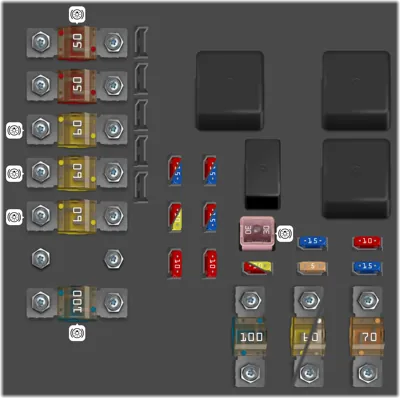

Compartimento del motor, parte superior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 50A | Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 2 | 50A | Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera | |
| 3 | 60A | Fusible principal de la caja de fusibles y relés del compartimento de carga [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 4 | 60A | Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 5 | 60A | Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 6 | - | - | |
| 7 | 100A | PTC calefactor de aire [En automóvil con función Start/Stop, esta posición de fusible está vacía] [Opcional/Accesorio] | |
| 30 | 10A | Bobina del relé principal sistema de gestión del motor, unidad de mando del motor [gasolina de 5, 6 cilindros] | |
| 31 | 15A | Unidad de mando de la transmisión | |
| 32 | 15A | Compresor de A/C [excepto diésel de 5 cilindros], Bomba de refrigerante [diésel de 5 cilindros Start/Stop] | |
| 33 | 5A | Bobina de relé compresor de A/ C [excepto diésel de 5 cilindros], Bobina de relé bomba de refrigerante [diésel de 5 cilindros Start/Stop]. Bobinas de relé caja de fusibles zona fría compartimento del motor [Start/Stop] | |
| 34 | 30A | Imán de maniobra motor de arranque [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 35 | 10A | Bobinas de encendido [gasolina de 4 cilindros], Unidad de mando de incandescencia [diésel de 5 cilindros] | |
| 35 | 20A | Bobinas de encendido [gasolina de 5, 6 cilindros], condensador [6 cilindros] | |
| 36 | 10A | Unidad de mando del motor [gasolina] | |
| 36 | 15A | Unidad de mando del motor [diésel] | |
| 37 | 10A | Válvulas [gasolina 1,6 I], Sonda de masa de aire [gasolina 1,6 I] Sonda de masa de aire [D4162T], Válvula de regulación caudal de combustible [D4162T] | |
| 37 | 15A | Sonda de masa de aire [5, 6 cilindros], Válvulas de regulación [diésel de 5 cilindros], Inyectores [gasolina de 5, 6 cilindros], Unidad de mando del motor [6 cilindros] | |
| 38 | 10A | Compresor de A/C [5, 6 cilindros], Válvulas de motor, Unidad de mando del motor [6 cilindros], Solenoides [6 cilindros sin turbo], actuadores tubo de admisión [6 cilindros sin turbo], Sonda de masa de aire [gasolina de 4 cilindros, 2,0 I], Sensor de nivel de aceite [diésel de 5 cilindros] Bomba de refrigerante [D4162T] | |
| 39 | 10A | Sondas lambdas [gasolina de 4 cilindros], Sonda lambda [diése], Unidad de mando rejilla de refrigeración [diésel manual de 5 cilindros y 2.0 I] | |
| 39 | 15A | Válvula EVAP [gasolina de 5, 6 cilindros], Sondas lambda [gasolina de 5, 6 cilindros] | |
| 40 | 10A | Bomba de refrigerante [gasolina de 1,6 I Start/Stop] | |
| 40 | 20A | Bomba de vacío [gasolina de 5 cilindros], Calefactor de la ventilación del cárter [gasolina de 5 cilindros], Calefactor de filtro diésel | |
| 41 | 10A | Calefactor de la ventilación del cárter [5 cilindros diésel] | |
| 42 | 70A | Bujías de incandescencia [diésel] | |
| 43 | 60A | Ventilador de refrigeración [gasolina de 4 cilindros, 5 cilindros] | |
| 43 | 80A | Ventilador de refrigeración [gasolina de 6 cilindros, diésel de 5 cilindros] | |
| 44 | 100A | Servodirección electrohidráulica |
Compartimento del motor, parte delantera
| N° | A | Descripción | |
|---|---|---|---|
| 15 | - | - | |
| 16 | 10A | Ajuste de altura de las luces [Opcional/Accesorio], faros Xenon activos - ABL [Opcional/Accesorio] | |
| 17 | 20A | Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera | |
| 18 | 5A | ABS | |
| 19 | 5A | Dirección asistida dependiente de la velocidad [Opcional/Accesorio] | |
| 20 | 10A | Unidad de mando del motor, unidad de mando de la transmisión, airbags | |
| 21 | 10A | Boquillas de lavado con calefacción [Opcional/Accesorio] | |
| 22 | 5A | Bobina de relé bomba de vacío (gasolina de 5 cilindros) | |
| 23 | 5A | Mando de las luces | |
| 24 | - | - | |
| 25 | - | - | |
| 26 | - | - | |
| 27 | 5A | Bobinas de relé internas | |
| 28 | 20A | Luces complementarias [Opcional/Accesorio] | |
| 29 | 15A | Bocina |
Compartimento del motor, parte inferior
| N° | A | Descripción | |
|---|---|---|---|
| 8 | 20A | Lavafaros [Opcional/Accesorio] | |
| 9 | 30A | Limpiaparabrisas | |
| 10 | 25A | Calefactor de estacionamiento [Opcional/Accesorio] | |
| 11 | 40A | Ventilador del habitáculo [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 12 | - | - | |
| 13 | 40A | Bomba ABS | |
| 14 | 20A | Válvulas ABS |

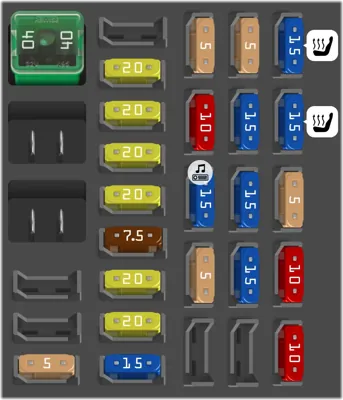

Debajo de la guantera A
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Fusible principal de la unidad de mando de audio [Opcional/Accesorio], Fusible principal de los fusibles 16-20 | |
| 2 | - | - | |
| 3 | - | - | |
| 4 | - | - | |
| 5 | - | - | |
| 6 | 5A | Tirador de la puerta (Keyless) [Opcional/Accesorio] | |
| 7 | - | - | |
| 8 | 20A | Panel de control puerta del conductor | |
| 9 | 20A | Panel de control puerta delantera del acompañante | |
| 10 | 20A | Panel de control puerta trasera derecha | |
| 11 | 20A | Panel de control puerta trasera izquierda | |
| 12 | 7.5A | Keyless [Opcional/Accesorio] | |
| 13 | 20A | Asiento accionado eléctricamente lado de conductor [Opcional/Accesorio] | |
| 14 | 20A | Asiento accionado eléctricamente lado de acompañante [Opcional/Accesorio] | |
| 15 | 15A | Reposacabezas abatible [Opcional/Accesorio] | |
| 16 | 5A | Unidad de mando de Infotainment | |
| 17 | 10A | Unidad de mando de audio [Opcional/Accesorio] Radio digital [Opcional/Accesorio], TV [Opcional/Accesorio] | |
| 18 | 15A | Audio | |
| 19 | 5A | Telemática, Bluetooth [Opcional/Accesorio] | |
| 20 | - | - | |
| 21 | 5A | Techo solar [Opcional/Accesorio], Alumbrado interior techo, Sensor de climatización | |
| 22 | 15A | Toma de 12 V consola del túnel | |
| 23 | 15A | Calefacción de asiento trasero derecho [Opcional/Accesorio] | |
| 24 | 15A | Calefacción de asiento trasero izquierdo [Opcional/Accesorio] | |
| 25 | - | - | |
| 26 | 15A | Calefacción de asiento lado del acompañante | |
| 27 | 15A | Calefacción de asiento lado del conductor | |
| 28 | 5A | Aparcamiento asistido, Cámara de aparcamiento, Unidad de mando del gancho para remolque BLIS [Opcional/Accesorio] | |
| 29 | 10A | Unidad de mando AWD [Opcional/Accesorio] | |
| 30 | 10A | Chasis activo Four-C [Opcional/Accesorio] |
Debajo de la guantera B
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Limpiacristales trasero | |
| 2 | - | - | |
| 3 | 7.5A | Iluminación interior, Panel de mando puerta del conductor elevalunas, Asientos delanteros eléctricos [Opcional/Accesorio], Mando a distancia puerta garaje [Opcional/Accesorio] | |
| 4 | 5A | Pantalla de información (DIM) | |
| 5 | 10A | Control de velocidad constante adaptativo, ACC [Opcional/Accesorio], aviso de colisión [Opcional/Accesorio] | |
| 6 | 7.5A | Iluminación interior, sensor de lluvia | |
| 7 | 7.5A | Módulo del volante | |
| 8 | 10A | Cierre centralizado tapa del depósito de combustible | |
| 9 | 15A | Lavacristales trasero | |
| 10 | 15A | Lavaparabrisas | |
| 11 | 10A | Apertura portón trasero | |
| 12 | - | - | |
| 13 | 20A | Bomba de combustible | |
| 14 | 5A | Panel de climatización | |
| 15 | 15A | Bloqueo del volante | |
| 16 | 5A | Sirena alarma [Opcional/Accesorio], Toma de diagnóstico OBDII | |
| 17 | - | - | |
| 18 | 10A | Airbags | |
| 19 | 5A | Aviso de colisión | |
| 20 | 7.5A | Pedal de acelerador, PTC calefactor de aire [Opcional/Accesorio], Antideslumbramiento retrovisor interior [Opcional/Accesorio], Calefacción asiento trasero [Opcional/Accesorio] | |
| 21 | - | - | |
| 22 | 5A | Luces de freno | |
| 23 | 20A | Techo solar [Opcional/Accesorio] | |
| 24 | 5A | Inmovilizador |
Maletero o compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Freno de estacionamiento eléctrico izquierdo | |
| 2 | 30A | Freno de estacionamiento eléctrico derecho | |
| 3 | 30A | Luneta trasera térmica | |
| 4 | 15A | Remolque toma 2 [Opcional/Accesorio] | |
| 5 | - | - | |
| 6 | 15A | Toma de 12 V compartimento de carga | |
| 7 | - | - | |
| 8 | - | - | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | 40A | Remolque toma 1 [Opcional/Accesorio] | |
| 12 | - | - |
Zona fría del compartimento del motor Start
| N° | A | Descripción | |
|---|---|---|---|
| - | 175A | Fusible principal de la caja de fusibles y relés del compartimento del motor | |
| - | 175A | Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera, caja de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera, caja de fusibles y relés en el compartimento de carga | |
| 1 | 100A | PTC calefactor de aire [Opcional/Accesorio] | |
| 2 | 50A | Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera | |
| 3 | 60A | Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera | |
| 4 | 60A | Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera | |
| 5 | 60A | Fusible principal de la caja de fusibles y relés del compartimento de carga | |
| 6 | 40A | Ventilador del habitáculo | |
| 7 | - | - | |
| 8 | - | - |
Zona fría del compartimento del motor Stop
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 30A | Imán de maniobra motor de arranque | |
| 10 | 50A | Diodo interno | |
| 11 | 70A | Batería de apoyo | |
| 12 | 15A | Unidad de mando central (CEM) (Tensión de referencia de la batería de apoyo) |
