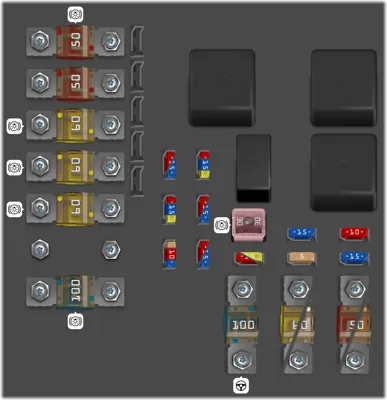

Compartimento del motor, parte superior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 50A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 2 | 50A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera | |
| 3 | 60A | Fusible principal de la caja de fusibles y relés del compartimento de carga [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 4 | 60A | Fusible principal para la central de fusibles y relés debajo de la guantera [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 5 | 60A | Fusible principal para la central de fusibles y relés debajo de la guantera [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 6 | - | - | |
| 7 | 100A | Calefactor auxiliar eléctrico [En automóvil con función Start/Stop, esta posición de fusible está vacía] [Opcional/Accesorio] | |
| 30 | 10A | Bobina del relé principal del sistema de gestión del motor; Unidad de mando del motor (4 cilindros 2.0 I [No para motor B4204T7], 5 y 6 cilindros) | |
| 31 | 15A | Unidad de mando de la transmisión | |
| 32 | 15A | Acoplamiento magnético, A/C (excepto 4 cilindros y 2,0 I [Válido sin embargo para motor B4204T7], excepto diésel 5 cilindros); Bomba de refrigerante de apoyo (diésel de 4 cilindros y 2,0 I) | |
| 33 | 5A | Bobina del relé del acoplamiento magnético A/C (excepto diésel 5 cilindros); Bobina del relé de la bomba de refrigerante (gasolina 1.61 Start/Stop); Bobinas de relé en la central eléctrica en la zona fría del compartimento del motor (Start/Stop) | |
| 34 | 30A | Relé de arranque [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 35 | 10A | Bobinas de encendido (gasolina 1.6 1, motor B4204T7); Unidad de mando de incandescencia (diésel 5 cilindros) | |
| 35 | 20A | Unidad de mando del motor (4 cilindros y 2,0 l [No para motor B4204T7]); Bobinas de encendido (gasolina 5 y 6 cilindros); Condensador (6 cilindros) | |
| 36 | 10A | Unidad de mando del motor (gasolina excepto 4 cilindros 2.0 l [Válido sin embargo para motor B4204T7] | |
| 36 | 15A | Unidad de mando del motor (diésel 1.6 I, diésel 5 cilindros) | |
| 36 | 20A | Unidad de mando del motor (4 cilindros 2.0 l [No para motor B4204T7]) | |
| 37 | 10A | Válvulas (gasolina 1,6 I); Sonda de masa de aire (gasolina 1,6 I, 4 cilindros y 2,0 I [No para motor B4204T7]); Termostato (gasolina 4 cilindros 2,0 l [No para motor B4204T7]); Válvula EVAP (gasolina 4 cilindros 2,0 l [No para motor B4204T7]); Válvula de refrigeración del climatizador (diésel 4 cilindros 2,0 I); Bomba de refrigerante para EGR (diésel 4 cilindros 2,0 I). Sonda de masa de aire (motor D4162T); Válvulas de regulación flujo de combustible (motor D4162T) | |
| 37 | 15A | Sonda de masa de aire (diésel 5 cilindros, 6 cilindros); Válvulas de regulación (diésel 5 cilindros); Inyectores (gasolina 5-6 cilindros); Unidad de mando del motor (gasolina 5 cilindros, 6 cilindros) | |
| 38 | 10A | Acoplamiento magnético, A/C (5, 6 cilindros); Válvulas (1,6 1, motor B4204T7; 5 cilindros, 6 cilindros); unidad de mando del motor (6 cilindros); Solenoides (6 cilindros sin turbo); Actuadores del tubo de admisión (6 cilindros sin turbo); Sonda de masa de aire (motor B4204T7; gasolina 5 cilindros); Sensor de nivel de aceite (diésel 5 cilindros) | |
| 38 | 15A | Válvulas (4 cilindros 2.0 l [No para motor B4204T7]), Bomba de aceite (4 cilindros 2.0 I gasolina [No para motor B4204T7]), Sonda lambda, parte central (4 cilindros 2.01 gasolina [No para motor B4204T7]); Sonda lambda, parte trasera (diésel 4 cilindros 2.0 I) | |
| 39 | 10A | Sonda lambda (gasolina 1.6 I, motor B4204T7), Sonda lambda (diésel 5 cilindros); Unidad de mando rejilla de refrigeración diésel (1.6 1, diésel 5 cilindros) | |
| 39 | 15A | Sonda lambda, parte delantera (4 cilindros 2.0 l [No para motor B4204T7]); Sonda lambda, parte trasera (gasolina [No para motor B4204T7] 4 cilindros 2.0 I); Válvula EVAP (gasolina 5, 6 cilindros); Sonda lambda (gasolina 5, 6 cilindros) | |
| 40 | 10A | Bomba de refrigerante (gasolina de 1.6 I y Start/Stop); Calefactor de ventilador del cárter (gasolina de 5 cilindros); Bomba de aceite, caja de cambios automática (gasolina de 5 cilindros y Start/Stop) | |
| 40 | 15A | Bobinas de encendido (gasolina [No para motor B4204T7] 4 cilindros 2,0 I) | |
| 40 | 20A | Calefactor del filtro diésel | |
| 41 | 5A | Unidad de mando de persiana de la rejilla del radiador (5 cil., gasolina) | |
| 41 | 10A | Calentador de la ventilación del cárter (diésel 5 cilindros); Bomba de aceite caja de cambios automática (diésel 5 cilindros y Start/Stop) | |
| 41 | 15A | Acoplamiento magnético A/C (4 cilindros 2.0 l [No para motor B4204T7]); Unidad de mando de incandescencia (diésel 4 cilindros 2.0 I); Bomba de aceite (diésel 4 cilindos 2.0 I) | |
| 42 | 50A | Bomba de refrigerante (gasolina [No para motor B4204T7] 4 cilindros 2,0 I) | |
| 42 | 70A | Bujías de incandescencia (diésel) | |
| 43 | 60A | Ventilador de refrigeración (1,6 I, gasolina 4 cilindros 2,0 1, gasolina 5 cilindros) | |
| 43 | 80A | Ventilador de refrigeración (6 cilindros, diésel de 4 cilindros y 2,01, gasolina de 5 cilindros) | |
| 44 | 100A | Dirección asistida |
Compartimento del motor, parte delantera
| N° | A | Descripción | |
|---|---|---|---|
| 15 | 20A | Lavafaros [Opcional/Accesorio] | |
| 16 | 10A | Ajuste de altura de las luces: faros xenon activo - ABL [Opcional/Accesorio] | |
| 17 | 20A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera | |
| 18 | 5A | ABS | |
| 19 | 5A | Ajuste de la fuerza de dirección [Opcional/Accesorio] | |
| 20 | 10A | Unidad de mando del motor; Unidad de mando de la transmisión; Airbags | |
| 21 | 10A | Boquillas de lavado con calefacción [Opcional/Accesorio] | |
| 22 | - | - | |
| 23 | 5A | Mando de las luces | |
| 24 | - | - | |
| 25 | - | - | |
| 26 | - | - | |
| 27 | 5A | Relé bobinas | |
| 28 | 20A | Luces complementarias [Opcional/Accesorio] | |
| 29 | 15A | Bocina |
Compartimento del motor, parte inferior
| N° | A | Descripción | |
|---|---|---|---|
| 8 | 40A | Parabrisas con calefacción eléctrica, lado izquierdo [Opcional/Accesorio] | |
| 9 | 30A | Limpiaparabrisas | |
| 10 | 25A | Calefactor de estacionamiento [Opcional/Accesorio] | |
| 11 | 40A | Ventilador del habitáculo [En automóvil con función Start/Stop, esta posición de fusible está vacía] | |
| 12 | 40A | Parabrisas con calefacción eléctrica, lado derecho [Opcional/Accesorio] | |
| 13 | 40A | Bomba ABS | |
| 14 | 20A | Válvulas ABS |

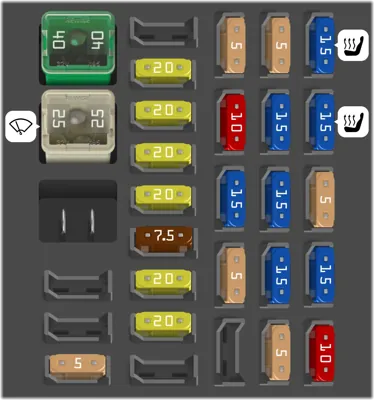

Fusibles debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Fusible principal de la unidad de mando de audio [Opcional/Accesorio]; Fusible principal de los fusibles 16-20: Infotainment | |
| 2 | 25A | Lavaparabrisas, Lavacristales trasero | |
| 3 | - | - | |
| 4 | - | - | |
| 5 | - | - | |
| 6 | 5A | Tirador de la puerta (Keyless)[Opcional/Accesorio] | |
| 7 | - | - | |
| 8 | 20A | Panel de control puerta del conductor | |
| 9 | 20A | Panel de control puerta delantera del acompañante | |
| 10 | 20A | Panel de control puerta trasera derecha | |
| 11 | 20A | Panel de control puerta trasera izquierda | |
| 12 | 7.5A | Keyless [Opcional/Accesorio] | |
| 13 | 20A | Asiento accionado eléctricamente lado de conductor [Opcional/Accesorio] | |
| 14 | 20A | Asiento accionado eléctricamente lado de acompañante [Opcional/Accesorio] | |
| 15 | - | - | |
| 16 | 5A | Unidad de mando de Infotainment; Pantalla [Algunos modelos] | |
| 17 | 10A | Unidad de mando del audio (amplificadores); Radio digital; TV [Opcional/Accesorio] | |
| 18 | 15A | Audio o unidad de mando de Sensus [Algunos modelos] | |
| 19 | 5A | Telemática; Bluetooth [Opcional/Accesorio] | |
| 20 | - | - | |
| 21 | 5A | Techo solar [Opcional/Accesorio]; Iluminación interior de techo; Sensor de climatización [Opcional/Accesorio]; Motores reguladores, admisión de aire | |
| 22 | 15A | Toma de 12 V consola del túnel | |
| 23 | 15A | Calefacción de asiento trasero derecho [Opcional/Accesorio] | |
| 24 | 15A | Calefacción de asiento trasero izquierdo [Opcional/Accesorio] | |
| 25 | 5A | Calefactor auxiliar eléctrico [Opcional/Accesorio] | |
| 26 | 15A | Calefacción de asiento lado del acompañante | |
| 27 | 15A | Calefacción de asiento lado del conductor | |
| 28 | 5A | Aparcamiento asistido; Cámara de aparcamiento; Unidad de mando del gancho para remolque, BLIS [Opcional/Accesorio] | |
| 29 | 15A | Unidad de mando AWD [Opcional/Accesorio] | |
| 30 | 10A | Chasis activo Four-C [Opcional/Accesorio] |
Fusibles en la unidad de mando debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Limpiacristales trasero | |
| 2 | - | - | |
| 3 | 7.5A | Iluminación interior; panel de mandos de los elevalunas eléctricos en la puerta del conductor; Mando a distancia de la puerta automática del garaje*; Asientos delanteros ajustados eléctricamente [Opcional/Accesorio] | |
| 4 | 5A | Cuadro de instrumentos | |
| 5 | 10A | Control de velocidad constante adaptativo, ACC [Opcional/Accesorio]; Aviso de colisión [Opcional/Accesorio] | |
| 6 | 7.5A | Iluminación interior; Sensor de lluvia | |
| 7 | 7.5A | Módulo del volante | |
| 8 | 10A | Cierre centralizado tapa del depósito de combustible | |
| 9 | 15A | Calefacción eléctrica del volante [Opcional/Accesorio] | |
| 10 | 15A | Parabrisas con calefacción eléctrica [Opcional/Accesorio] | |
| 11 | 10A | Apertura del portón trasero | |
| 12 | 10A | Reposacabezas abatible [Opcional/Accesorio] | |
| 13 | 20A | Bomba de combustible | |
| 14 | 5A | Sensor de movimiento alarma [Opcional/Accesorio]; Panel de climatización | |
| 15 | 15A | Bloqueo volante | |
| 16 | 5A | Sirena de alarma [Opcional/Accesorio]; toma de diagnóstico OBDII | |
| 17 | - | - | |
| 18 | 10A | Airbags | |
| 19 | 5A | Aviso de colisión [Opcional/Accesorio] | |
| 20 | 7.5A | Sensor del acelerador; Función antideslumbramiento del retrovisor [Opcional/Accesorio]; Calefactor del asiento trasero [Opcional/Accesorio]. Calefactor auxiliar eléctrico [Opcional/Accesorio] | |
| 21 | 15A | Unidad de mando de Infotainment (Performance); Audio (Performance) | |
| 22 | 5A | Luces de freno | |
| 23 | 20A | Techo solar [Opcional/Accesorio] | |
| 24 | 5A | Inmovilizador |
Fusibles en el compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Freno de estacionamiento eléctrico izquierdo | |
| 2 | 30A | Freno de estacionamiento eléctrico derecho | |
| 3 | 30A | Luneta trasera térmica | |
| 4 | 15A | Remolque toma 2 [Opcional/Accesorio] | |
| 5 | - | - | |
| 6 | 15A | Toma de 12 V compartimento de carga | |
| 7 | - | - | |
| 8 | - | - | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | 40A | Remolque toma 1 [Opcional/Accesorio] | |
| 12 | - | - |
Fusibles en la zona fría del compartimento del motor Start
| N° | A | Descripción | |
|---|---|---|---|
| - | 175A | Fusible principal de la caja de fusibles y relés del compartimento del motor | |
| - | 175A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera, relé-/central de fusibles debajo de la guantera, central eléctrica en el maletero | |
| 1 | 100A | Calefactor auxiliar eléctrico [Opcional/Accesorio] | |
| 2 | 50A | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera | |
| 3 | 60A | Fusible principal para la central de fusibles y relés debajo de la guantera | |
| 4 | 60A | Fusible principal para la central de fusibles y relés debajo de la guantera | |
| 5 | 60A | Fusible principal de la caja de fusibles y relés del compartimento de carga | |
| 6 | 40A | Ventilador del habitáculo | |
| 7 | - | - | |
| 8 | - | - |
Fusibles en la zona fría del compartimento del motor Stop
| N° | A | Descripción | |
|---|---|---|---|
| 9 | 30A | Relé de arranque | |
| 10 | 50A | Diodo interno | |
| 11 | 70A | Batería de apoyo | |
| 12 | 15A | Unidad de mando principal (CEM) - tensión de referencia batería de apoyo; Punto de carga batería de apoyo |
