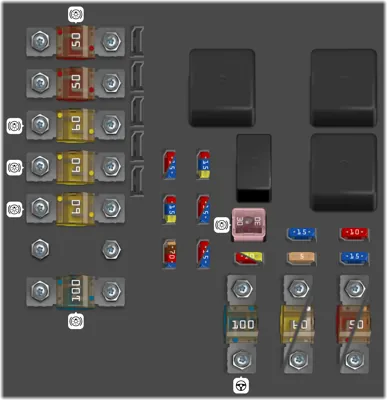

Compartimento del motor, parte superior

N°	A	Descripción
1	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera [En automóviles con función Start/Stop, está posición de fusible está vacía].
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga [En automóviles con función Start/Stop, está posición de fusible está vacía]
4	60A	Fusible principal para la central de fusibles y relés debajo de la guanteral [En automóviles con función Start/Stop, está posición de fusible está vacía]
5	60A	Fusible principal para la central de fusibles y relés debajo de la guantera [En automóviles con función Start/Stop, está posición de fusible está vacía]
6	-	-
7	100A	Calefactor adicional eléctrico [En automóviles con función Start/Stop, está posición de fusible está vacía]
30	10A	Bobina del relé principal del sistema de gestión del motor; Unidad de mando del motor [4 cilindros 2.0 I, No para motor B4204T7, 5y 6 cilindros]
31	15A	Unidad de mando de la transmisión
32	15A	Acoplamiento magnético, A/C [excepto 4 cilindros y 2,0 l Válido sin embargo para motor B4204T7, excepto diésel 5 cilindros]; Bomba de refrigerante de apoyo [diésel de 4 cilindros y 2,0 I]
33	5A	Bobina del relé del acoplamiento magnético A/C [excepto diésel 5 cilindros]; Bobina del relé de la bomba de refrigerante [gasolina 1.61 Start/Stop]; Bobinas de relé en la central eléctrica en la zona fría del compartimento del motor [Start/Stop]
34	30A	Relé de arranque [En automóviles con función Start/Stop, está posición de fusible está vacía]
35	10A	Bobinas de encendido [gasolina 1.6 I, motor B4204T7]; Unidad de mando de incandescencia [diésel 5 cilindros]
35	20A	Unidad de mando del motor [4 cilindros y 2,0 l No para motor B4204T7]; Bobinas de encendido [gasolina 5 y 6 cilindros]; Condensador [6 cilindros]
36	10A	Unidad de mando del motor [gasolina excepto 4 cilindros 2.0 l Válido sin embargo para motor B4204T7]
36	15A	Unidad de mando del motor [diésel 1.6 I, diésel 5 cilindros]
36	20A	Unidad de mando del motor [4 cilindros 2.0 I No para motor B4204T7]
37	10A	Válvulas [gasolina 1,6 I]; Sonda de masa de aire [gasolina 1,6 I, 4 cilindros y 2,0 1B]; Termostato [gasolina 4 cilindros 2,0 1 No para motor B4204T7]; Válvula EVAP [gasolina 4 cilindros 2,0 l No para motor B4204T7]; Bomba de refrigerante para EGR [diésel 4 cilindros 2,0 I No para motor B4204T7]. Válvula reguladora flujo de combustible [motor D4162T]
37	15A	Sonda de masa de aire [diésel 5 cilindros, 6 cilindros]; Válvulas de regulación [diésel 5 cilindros]; Inyectores [gasolina 5 o 6 cilindros]; Unidad de mando del motor [gasolina 5 cilindros, 6 cilindros].
38	10A	Acoplamiento magnético, A/C [5, 6 cilindros]; Válvulas [1,6 I, motor B4204T7, 5 o 6 cilindros]; unidad de mando del motor [6 cilindros]; Solenoides [6 cilindros sin turbo]; Actuadores del tubo de admisión [6 cilindros sin turbo]; Sonda de masa de aire [motor B4204T7, gasolina 5 cilindros]; Sensor de nivel de aceite [diésel 5 cilindros]
38	15A	Válvulas [4 cilindros 2.0 1 No para motor B4204T7], Bomba de aceite [4 cilindros 2.0 I gasolina, No para motor B4204T7], Sonda lambda, parte central [4 cilindros 2.01 gasolina No para motor B4204T7]; Sonda lambda, parte trasera [diésel 4 cilindros]
39	10A	Sonda lambda [gasolina 1.6 I, motor B4204T7], Sonda lambda [diésel 5 cilindros]; Unidad de mando rejilla de refrigeración diésel [1.6 I, diésel 5 cilindros]
39	15A	Sonda lambda, parte delantera [4 cilindros 2.0 l No para motor B4204T7].; Sonda lambda, parte trasera [gasolina No para motor B4204T7, 4 cilindros 2.0 I]; Válvula EVAP [gasolina 5, 6 cilindros]; Sonda lambda [gasolina 5, 6 cilindros]
40	10A	Bomba de refrigerante [gasolina de 1,6 I Start/Stop] Bomba de refrigerante [gasolina de 5 cilindros]; Calefactor de ventilador del cárter [gasolina de 5 cilindros]; Bomba de aceite, caja de cambios automática [gasolina de 5 cilindros Start/Stop]
40	15A	Bobinas de encendido [gasolina No para motor B4204T7. 4 cilindros 2,0 I]
40	20A	Calefactor del filtro de gasóleo [diésel]
41	5A	Unidad de mando de persiana de la rejilla del radiador [5 cil., gasolina]
41	7.5A	Embrague magnético A/C [gasolina 4 cilindros 2.0 I No para motor B4204T7]
41	10A	Calentador de la ventilación del cárter [diésel 5 cilindros]; Bomba de aceite caja de cambios automática [diésel 5 cilindros y Start/Stop]
41	15A	Embrague magnético A/C [diésel 4 cilindros 2.0 I]; Unidad de mando de incandescencia [diésel 4 cilindros 2.0 I]; Bomba de aceite [diésel 4 cilindros 2.0 I]
42	50A	Bomba de refrigerante [gasolina No para motor B4204T7. 4 cilindros 2,0 I]
42	70A	Bujías de incandescencia [diésel]
43	60A	Ventilador de refrigeración [1,6 I, gasolina 4 cilindros 2,0 1, gasolina 5 cilindros]
43	80A	Ventilador de refrigeración [6 cilindros, diésel de 4 cilindros y 2,01, gasolina de 5 cilindros]
44	100A	Dirección asistida

Compartimento del motor, parte delantera

N°	A	Descripción
15	20A	Lavafaros*
16	10A	Ajuste de altura de las luces: faros xenon activo - ABL
17	20A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
18	5A	ABS
19	5A	Ajuste de la fuerza de dirección
20	10A	Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
21	10A	Boquillas de lavado con calefacción
22	-	-
23	5A	Mando de las luces
24	-	-
25	-	-
26	-	-
27	5A	Relé bobinas
28	20A	Luces complementarias
29	15A	Bocina

Compartimento del motor, parte inferior

N°	A	Descripción
8	40A	Parabrisas con calefacción eléctrica, lado izquierdo
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento
11	40A	Ventilador del habitáculo A [En automóviles con función Start/Stop, está posición de fusible está vacía]
12	40A	Parabrisas con calefacción eléctrica, lado derecho
13	40A	Bomba ABS
14	20A	Válvulas ABS

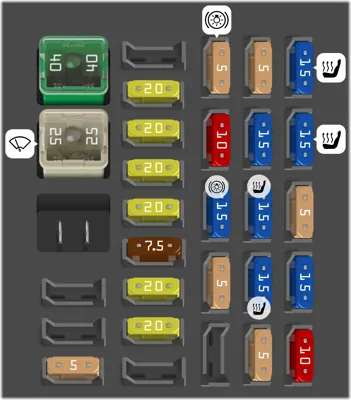

Fusibles debajo de la guantera

N°	A	Descripción
1	40A	Fusible principal de la unidad de mando de audio; Fusible principal de los fusibles 16-20: Infotainment
2	25A	Lavaparabrisas, Lavacristales trasero
3	-	-
4	-	-
5	-	-
6	5A	Tirador de puerta (Keyless)
7	-	-
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	7.5A	Keyless
13	20A	Asiento regulado eléctricamente, lado del conductor
14	20A	Asiento regulado eléctricamente, lado del acompañante
15	-	-
16	5A	Unidad de mando de Infotainment o pantalla [En automóviles con función Start/Stop, está posición de fusible está vacía]
17	10A	Unidad de mando del audio (amplificadores); Radio digital; TV
18	15A	Unidad de mando de Audio o Sensus [En automóviles con función Start/Stop, está posición de fusible está vacía]
19	5A	Telemática; Bluetooth
20	-	-
21	5A	Techo solar; Iluminación interior de techo; Sensor de climatización; Motores reguladores, admisión de aire
22	15A	Toma de 12 V consola del túnel
23	15A	Calefacción de asiento trasero derecho
24	15A	Calefacción de asiento trasero izquierdo
25	5A	Calefactor adicional eléctrico
26	15A	Calefacción del asiento del acompañante
27	15A	Calefacción del asiento del conductor
28	5A	Aparcamiento asistido; Cámara de aparcamiento; Unidad de mando del enganche para remolque; BLIS
29	15A	Unidad de mando de AWD
30	10A	Chasis activo Four-C

Fusibles en la unidad de mando debajo de la guantera

N°	A	Descripción
1	15A	Limpiacristales trasero
2	-	-
3	7.5A	Iluminación interior; Panel de mandos de elevalunas de la puerta del conductor; Asientos regulados eléctricamente. Mando a distancia de la puerta del garaje
4	5A	Cuadro de instrumentos
5	10A	Control de velocidad constante adaptativo, ACC; Aviso de colisión
6	7.5A	Iluminación interior; Sensor de lluvia
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depósito de combustible
9	15A	Calefacción eléctrica del volante
10	15A	Parabrisas con calefacción eléctrica
11	10A	Apertura portón trasero
12	10A	Reposacabezas abatible
13	20A	Bomba de combustible
14	5A	Sensor de movimiento alarma; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena de alarma; toma de diagnóstico OBDII
17	-	-
18	10A	Airbags
19	5A	Aviso de colisión
20	7.5A	Sensor del acelerador; Función antideslumbramiento del retrovisor; Calefactor del asiento trasero
21	15A	Unidad de mando de Infotainment (Performance); Audio (Performance)
22	5A	Luces de freno
23	20A	Techo solar
24	5A	Inmovilizador

Fusibles en el compartimento de carga

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2
5	-	-
6	15A	Toma de 12 V compartimento de carga
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1
12	-	-

Fusibles en la zona fría del compartimento del motor Start

N°	A	Descripción
-	175A	Fusible principal de la caja de fusibles y relés del compartimento del motor
-	175A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera, relé-/-central de fusibles debajo de la guantera, central eléctrica en el maletero
1	100A	Calefactor adicional eléctrico
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
4	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
5	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga
6	40A	Ventilador del habitáculo
7	-	-
8	-	-

Fusibles en la zona fría del compartimento del motor Stop

N°	A	Descripción
9	30A	Relé de arranque
10	50A	Diodo interno
11	70A	Batería de apoyo
12	15A	Unidad de mando principal (CEM) - tensión de referencia batería de apoyo; Punto de carga batería de apoyo
