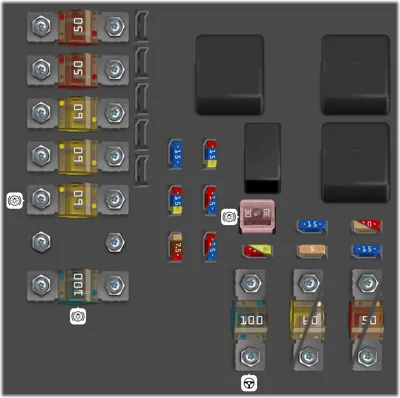

Compartimento del motor, parte superior

N°	A	Descripción
1	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guanteraB
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga
4	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
5	60A	Fusible principal para la central de fusibles y relés debajo de la guantera [En automóviles con función Start/Stop, está posición de fusible está vacía]
6	-	-
7	100A	Calefactor adicional eléctrico [En automóviles con función Start/Stop, está posición de fusible está vacía]
30	5A	Bobina del relé principal del sistema de gestión del motor [4 cil.]: Unidad de mando del motor [4 cil.]
30	10A	Bobina del relé principal del sistema de gestión del motor [5, 6 cil.]; Unidad de mando del motor [5, 6 cil.]
31	15A	Unidad de mando de la transmisión
32	15A	Acoplamiento magnético, A/C [5, 6 cil., gasolina]; Bomba auxiliar de refrigerante [4 cil., diésel]
33	5A	Bobina del relé del acoplamiento magnético, A/C [5, 6 cil., gasolina]; Bobina del relé en la central eléctrica del compartimento de motor, zona fría [Start/Stop]
34	30A	Relé de arranque [5, 6 cil., gasolina] [En automóviles con función Start/Stop, está posición de fusible está vacía]
35	10A	Unidad de bujías [5 cil., diésel]
35	20A	Unidad de mando del motor [4 cil.]; Bobinas de encendido [5, 6 cil., gasolina]; Condensador [6 cil.]
36	10A	Unidad de mando del motor [gasolina de 5, 6 cilindros]
36	15A	Unidad de mando del motor [5 cil., diésel]
36	20A	Unidad de mando del motor [4 cilindros]
37	10A	Sonda de masa de aire [4 cil.]; Termostato [4 cil., gasolina]; Válvula EVAP [4 cil., gasolina]; Bomba de refrigeración de EGR [4 cil., diésel]
37	15A	Sonda de masa de aire [diésel 5 cilindros, 6 cilindros]; Válvulas de regulación [diésel 5 cilindros]; Inyectores [gasolina 5 o 6 cilindros]; Unidad de mando del motor [gasolina 5 cilindros, 6 cilindros].
38	10A	Embrague magnético, A/C [5, 6 cilindros]; Válvulas [5, 6 cilindros]; Unidad de mando del motor [6 cilindros]; Sonda de masa de aire [5 cilindros, gasolina]; Sensor de nivel de aceite
38	15A	Válvulas [4 cil.]; Bomba de aceite [4 cil., gasolina]; Sonda lambda, central [4 cil., gasolina]; Sonda lambda, trasera [4 cil., diésel]
39	15A	Sonda lambda, delantera [4 cil.]; Sonda lambda, trasera [4 cil., gasolina]. Válvula EVAP [5, 6 cil., gasolina]; Sondas lambda [5, 6 cil.]; Unidad de mando de persiana de la rejilla del radiador [5 cil., diésel]
40	10A	Bomba de refrigerante [gasolina de 5 cilindros]; Calefactor de ventilador del cárter [gasolina de 5 cilindros]; Bomba de aceite, caja de cambios automática [gasolina de 5 cilindros Start/Stop]
40	15A	Bobinas de encendido [4 cil., gasolina]
40	20A	Calefactor del filtro de gasóleo [diésel]
41	5A	Unidad de mando de persiana de la rejilla del radiador [5 cil., gasolina]
41	7.5A	Acoplamiento magnético, A/C [4 cilindros]; Unidad de bujías [4 cilindros, diésel]; Bomba de aceite [4 cilindros, diésel]
41	10A	Calentador de la ventilación del cárter [diésel 5 cilindros]; Bomba de aceite caja de cambios automática [diésel 5 cilindros y Start/Stop]
42	50A	Bomba de refrigerante [4 cil., gasolina]
42	70A	Bujías de incandescencia [diésel]
43	60A	Ventilador de refrigeración [4-5 cil. gasolina]
43	80A	Ventilador de refrigeración [6 cil., 4, 5 cil., diésel]
44	100A	Dirección asistida

Compartimento del motor, parte delantera

N°	A	Descripción
15	20A	Lavafaros
16	10A	Ajuste de altura de las luces: faros xenon activo - ABL
17	20A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
18	5A	ABS
19	5A	Ajuste de la fuerza de dirección
20	10A	Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
21	10A	Boquillas de lavado con calefacción
22	-	-
23	5A	Mando de las luces
24	-	-
25	-	-
26	-	-
27	5A	Relé bobinas
28	20A	Luces complementarias
29	15A	Bocina

Compartimento del motor, parte inferior

N°	A	Descripción
8	40A	Parabrisas con calefacción eléctrica[En automóviles con función Start/Stop, está posición de fusible está vacía], lado izquierdo
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento
11	40A	Ventilador del habitáculo [En automóviles con función Start/Stop, está posición de fusible está vacía]
12	40A	Parabrisas con calefacción eléctrica[En automóviles con función Start/Stop, está posición de fusible está vacía], lado derecho
13	40A	Bomba ABS
14	20A	Válvulas ABS

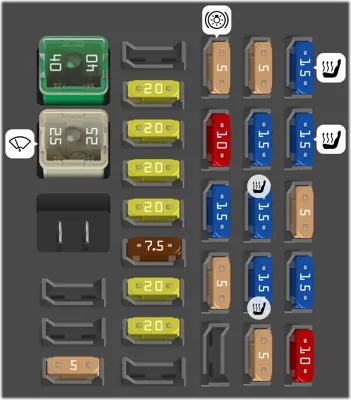

Fusibles debajo de la guantera

N°	A	Descripción
1	40A	Fusible principal de la unidad de mando de audio; Fusible principal de los fusibles 16-20: Infotainment
2	25A	Lavaparabrisas, Lavacristales trasero
3	-	-
4	-	-
5	-	-
6	5A	Manilla de la puerta, sistema sin llave
7	-	-
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	7.5A	Sistema sin llave
13	20A	Asiento regulado eléctricamente, lado del conductor
14	20A	Asiento regulado eléctricamente, lado del acompañante
15	-	-
16	5A	Unidad de mando de Infotainment o pantalla [En automóviles con función Start/Stop, está posición de fusible está vacía]
17	10A	Unidad de mando de audio (amplificador); TV; Radio digital
18	15A	Unidad de mando de Audio o SensusB
19	5A	Telemática; Bluetooth
20	-	-
21	5A	Techo solar, Alumbrado interior techo; Sensor de climatización
22	15A	Toma de 12 V consola del túnel
23	15A	Calefacción de asiento trasero derecho
24	15A	Calefacción de asiento trasero izquierdo
25	5A	Calefactor adicional eléctrico
26	15A	Calefacción del asiento del acompañante
27	15A	Calefacción del asiento del conductor
28	5A	Aparcamiento asistido; Cámara de aparcamiento; BLIS
29	15A	Unidad de mando de AWD
30	10A	Chasis activo Four-C

Fusibles en la unidad de mando debajo de la guantera

N°	A	Descripción
1	15A	Limpiacristales trasero
2	-	-
3	7.5A	Iluminación interior; Panel de mandos de elevalunas de la puerta del conductor; Asientos regulados eléctricamente
4	5A	Cuadro de instrumentos
5	10A	Control de velocidad constante adaptativo, ACC; Aviso de colisión
6	7.5A	Iluminación interior; Sensor de lluvia; Mando a distancia de la puerta del garaje
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depósito de combustible
9	15A	Calefacción eléctrica del volante
10	15A	Parabrisas con calefacción eléctrica
11	10A	Apertura portón trasero
12	10A	Reposacabezas abatible
13	20A	Bomba de combustible
14	5A	Sensor de movimiento de la alarma; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena de alarma; toma de diagnóstico OBDII
17	-	-
18	10A	Airbags
19	5A	Aviso de colisión
20	7.5A	Sensor del acelerador; Función antideslumbramiento del retrovisor; Calefactor del asiento trasero
21	15A	Unidad de mando de Infotainment (Performance); Audio (Performance)
22	5A	Luces de freno
23	20A	Techo solar
24	5A	Inmovilizador

Fusibles en el compartimento de carga

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2
5	-	-
6	15A	Toma de 12 V compartimento de carga
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1
12	-	-

Fusibles en la zona fría del compartimento del motor Start

N°	A	Descripción
-	175A	Fusible principal de la caja de fusibles y relés del compartimento del motor
-	175A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera, relé-/central de fusibles debajo de la guantera, central eléctrica en el maletero
1	100A	Calefactor adicional eléctrico
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
4	60A	Parabrisas con calefacción eléctrica
5	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga
6	40A	Ventilador del habitáculo
7	-	-
8	-	-

Fusibles en la zona fría del compartimento del motor Stop

N°	A	Descripción
9	30A	Relé de arranque
10		-
11	70A	Batería de apoyo
12	5A	Unidad de mando central (CEM) - tensión de referencia, batería de apoyo
