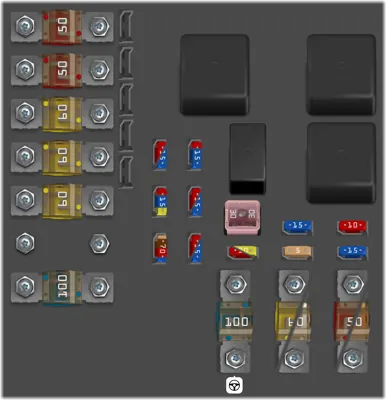

Compartimento del motor, parte superior

N°	A	Descripción
1	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera [Start/Stop]
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga [Start/Stop]
4	60A	Fusible principal para la central de fusibles y relés debajo de la guantera [Start/Stop]
5	60A	Fusible principal para la central de fusibles y relés debajo de la guantera [Start/Stop]
6	-	-
7	100A	Calefactor adicional eléctrico*[Start/Stop]
30	10A	Bobina del relé principal del sistema de gestión del motor; Unidad de mando del motor [4 cilindros 2.0 IB, 5 y 6 cilindros]
31	15A	Unidad de mando de la transmisión
32	15A	Acoplamiento magnético, A/C [excepto 4 cilindros y 2,0 IC, excepto diésel 5 cilindros]; Bomba de refrigerante de apoyo [diésel de 4 cilindros y 2,0 I]
33	5A	Bobina del relé del acoplamiento magnético A/C [excepto diésel 5 cilindros]; Bobina del relé de la bomba de refrigerante [gasolina 1.61 Start/Stop]; Bobinas de relé en la central eléctrica en la zona fría del compartimento del motor [Start/Stop]
34	30A	Relé de arranque [Start/Stop]
35	10A	Bobinas de encendido [gasolina 1.6 I, motor B4204T7]; Unidad de mando de incandescencia [diésel 5 cilindros]
35	20A	Unidad de mando del motor [4 cilindros y 2,0 IB]; Bobinas de encendido [gasolina 5 y 6 cilindros]; Condensador [6 cilindros]
36	10A	Unidad de mando del motor [gasolina excepto 4 cilindros 2.0 19]
36	15A	Unidad de mando del motor [diésel 1.6 I, diésel 5 cilindros]
36	15A	Unidad de mando del motor [4 cilindros 2.0 IB]
37	10A	Válvulas [gasolina 1,6 I]; Sonda de masa de aire [gasolina 1,6 I, 4 cilindros y 2,0 1B]; Termostato [gasolina 4 cilindros 2,0 1B]; Válvula EVAP [gasolina 4 cilindros 2,0 1B]; Bomba de refrigerante para EGR [diésel 4 cilindros 2,0 I] Válvula reguladora flujo de combustible [motor D4162T]
37	15A	Sonda de masa de aire [diésel 5 cilindros, 6 cilindros]; Válvulas de regulación [diésel 5 cilindros]; Inyectores [gasolina 5 o 6 cilindros]; Unidad de mando del motor [gasolina 5 cilindros, 6 cilindros].
38	10A	Acoplamiento magnético, A/C [5, 6 cilindros]; Válvulas [1,6 1, motor B4204T7, 5 o 6 cilindros]; unidad de mando del motor [6 cilindros]; Solenoides [6 cilindros sin turbo]; Actuadores del tubo de admisión [6 cilindros sin turbo]; Sonda de masa de aire [motor B4204T7, gasolina 5 cilindros]; Sensor de nivel de aceite [diésel 5 cilindros]
38	15A	Válvulas [4 cilindros 2.0 BB, Bomba de aceite [4 cilindros 2.0 I gasolinaB], Sonda lambda, parte central [4 cilindros 2.01 gasolinaB]; Sonda lambda, parte trasera [diésel 4 cilindros 2.0 I]
39	10A	Sonda lambda [gasolina 1.6 I, motor B4204T7], Sonda lambda [diésel 5 cilindros]; Unidad de mando rejilla de refrigeración diésel [1.6 1, diésel 5 cilindros]
39	15A	Sonda lambda, parte delantera [4 cilindros 2.0 1B]; Sonda lambda, parte trasera [gasolinaB 4 cilindros 2.0 I]; Válvula EVAP [gasolina 5, 6 cilindros]; Sonda lambda [gasolina 5, 6 cilindros]
40	10A	Bomba de refrigerante [gasolina de 1,6 I Start/Stop] Bomba de refrigerante [gasolina de 5 cilindros ]; Calefactor de ventilador del cárter [gasolina de 5 cilindros]; Bomba de aceite, caja de cambios automática [gasolina de 5 cilindros Start/Stop]
40	15A	Bobinas de encendido [gasolinaB 4 cilindros 2,0 I]
40	20A	Calefactor del filtro de gasóleo [diésel]
41	5A	Unidad de mando de persiana de la rejilla del radiador [5 cil., gasolina]
41	7.5A	Embrague magnético A/C [gasolina 4 cilindros 2.0 IB]
41	10A	Calentador de la ventilación del cárter [diésel 5 cilindros]; Bomba de aceite caja de cambios automática [diésel 5 cilindros y Start/Stop]
41	15A	Embrague magnético A/C [diésel 4 cilindros 2.0 I]; Unidad de mando de incandescencia [diésel 4 cilindros 2.0 I]; Bomba de aceite [diésel 4 cilindros 2.0 I]
42	50A	Bomba de refrigerante [gasolinaB 4 cilindros 2,0 I]
42	70A	Bujías de incandescencia [diésel]
43	60A	Ventilador de refrigeración [1,6 I, gasolina 4 cilindros 2,0 1, gasolina 5 cilindros]
43	80A	Ventilador de refrigeración [6 cilindros, diésel de 4 cilindros y 2,01, gasolina de 5 cilindros]
44	100A	Dirección asistida

Compartimento del motor, parte delantera

N°	A	Descripción
16	10A	Ajuste de altura de las luces: faros xenon activo - ABL
17	20A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
18	5A	ABS
19	5A	Ajuste de la fuerza de dirección*
20	10A	Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
21	10A	Boquillas de lavado con calefacción*
22	-	-
23	5A	Mando de las luces
24	-	-
25	-	-
26	-	-
27	5A	Relé bobinas
28	20A	Luces complementarias*
29	15A	Bocina

Compartimento del motor, parte inferior

N°	A	Descripción
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento*
11	40A	Ventilador del habitáculoA
12	40A	Parabrisas con calefacción eléctrica*, lado derecho
13	40A	Bomba ABS
14	20A	Válvulas ABS

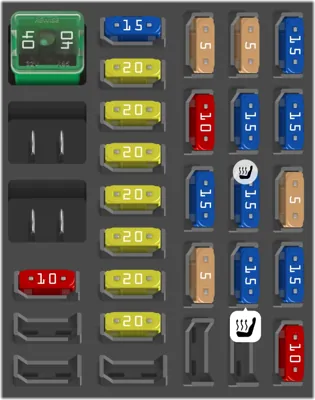

Fusibles - debajo de la guantera

N°	A	Descripción
1	40A	Fusible principal de la unidad de mando de audio*; Fusible principal de los fusibles 16-20: Infotainment
2	-	-
3	-	-
4	10A	Calefacción eléctrica del volante*
5	-	-
6	-	-
7	15A	Toma de 12 V compartimento de carga*
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	20A	Keyless*
13	20A	Asiento regulado eléctricamente, lado del conductor*
14	20A	Asiento regulado eléctricamente, lado del acompañante*
15	-	-
16	5A	Unidad de mando de Infotainment o pantallaA
17	10A	Unidad de mando del audio (amplificadores); Radio digital; TV*
18	15A	Unidad de mando de Audio o SensusA
19	5A	Telemática; Bluetooth
20	-	-
21	5A	Techo solar; Iluminación interior de techo; Sensor de climatización; Motores reguladores, admisión de aire
22	15A	Toma de 12 V consola del túnel
23	15A	Calefacción de asiento trasero derecho*
24	15A	Calefacción de asiento trasero izquierdo*
25	-	-
26	15A	Calefacción del asiento del acompañante Ventilación del asiento del acompañante*
27	15A	Calefacción del asiento del conductor Ventilación del asiento del conductor*
28	5A	Aparcamiento asistido; Cámara de aparcamiento Unidad de mando del enganche para remolque*
29	15A	Unidad de mando de AWD*
30	10A	Chasis activo Four-C*

Fusibles - en la unidad de mando debajo de la guantera

N°	A	Descripción
1	15A	Limpiacristales trasero
2	-	-
3	7.5A	Iluminación interior; Panel de mandos de elevalunas de la puerta del conductor; Asientos regulados eléctricamente* Mando a distancia de la puerta del garaje*
4	5A	Cuadro de instrumentos
5	10A	Control de velocidad constante adaptativo, ACC; Aviso de colisión
6	7.5A	Iluminación interior; Sensor de lluvia*
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depósito de combustible
9	15A	Lavacristales trasero
10	15A	Lavaparabrisas
11	10A	Apertura portón trasero
12	10A	Reposacabezas abatible*
13	20A	Bomba de combustible
14	5A	Sensor de movimiento alarma*; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena de alarma*; toma de diagnóstico OBDII
17	-	-
18	10A	Airbags
19	5A	Aviso de colisión*
20	7.5A	Sensor del acelerador; Función antideslumbramiento del retrovisor; Calefactor del asiento trasero Calefactor adicional eléctrico*
21	15A	Unidad de mando de Infotainment (Performance); Audio (Performance)
22	5A	Luces de freno
23	20A	Techo solar*
24	5A	Inmovilizador

Fusibles - en el compartimento de carga

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2*
5	20A	Portón trasero eléctrico*
6	-	-
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1*
12	-	-

Fusibles - en la zona fría del compartimento del motor A

N°	A	Descripción
-	175A	Fusible principal de la caja de fusibles y relés del compartimento del motor
-	175A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera, relé-/central de fusibles debajo de la guantera, central eléctrica en el maletero
1	100A	Calefactor adicional eléctrico*
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
4	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
5	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga
6	40A	Ventilador del habitáculo
7	-	-
8	-	-

Fusibles - en la zona fría del compartimento del motor A

N°	A	Descripción
9	30A	Relé de arranque
10	50A	Diodo interno
11	70A	Batería de apoyo
12	15A	Unidad de mando principal (CEM) - tensión de referencia batería de apoyo; Punto de carga batería de apoyo
