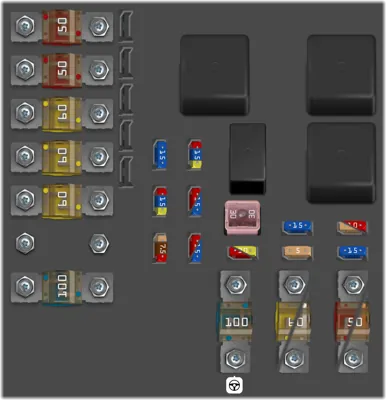

Compartimento del motor, parte superior

N°	A	Descripción
1	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guanteral [Start/Stop]
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga [Start/Stop]
4	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
5	60A	Fusible principal para la central de fusibles y relés debajo de la guanteral [Start/Stop]
6	-	-
7	100A	Calefactor adicional eléctrico*
30	5A	Bobina del relé principal del sistema de gestión del motor [4 cil.]: Unidad de mando del motor [4 cil.]
30	10A	Bobina del relé principal del sistema de gestión del motor [5, 6 cil.]; Unidad de mando del motor [5, 6 cil.]
31	15A	Unidad de mando de la transmisión
32	15A	Acoplamiento magnético, A/C [5, 6 cil., gasolina]; Bomba auxiliar de refrigerante [4 cil., diésel]
33	5A	Bobina del relé del acoplamiento magnético, A/C [5, 6 cil., gasolina]; Bobina del relé en la central eléctrica del compartimento de motor, zona fría [Start/Stop]
34	30A	Relé de arranque [5, 6 cil., gasolina]
35	10A	Unidad de bujías [5 cil., diésel]
35	20A	Unidad de mando del motor [4 cil.]; Bobinas de encendido [5, 6 cil., gasolina]; Condensador [6 cil.]
36	10A	Unidad de mando del motor [gasolina de 5, 6 cilindros]
36	15A	Unidad de mando del motor [5 cil., diésel]
36	20A	Unidad de mando del motor [4 cilindros]
37	10A	Sonda de masa de aire [4 cil.]; Termostato [4 cil., gasolina]; Válvula EVAP [4 cil., gasolina]; Bomba de refrigeración de EGR [4 cil., diésel]
37	15A	Sonda de masa de aire [diésel 5 cilindros, 6 cilindros]; Válvulas de regulación [diésel 5 cilindros]; Inyectores [gasolina 5 o 6 cilindros]; Unidad de mando del motor [gasolina 5 cilindros, 6 cilindros].
38	10A	Embrague magnético, A/C [5, 6 cilindros]; Válvulas [5, 6 cilindros]; Unidad de mando del motor [6 cilindros]; Sonda de masa de aire [5 cilindros, gasolina]; Sensor de nivel de aceite
38	15A	Válvulas [4 cil.]; Bomba de aceite [4 cil., gasolina]; Sonda lambda, central [4 cil., gasolina]; Sonda lambda, trasera [4 cil., diésel]
39	15A	Sonda lambda, delantera [4 cil.]; Sonda lambda, trasera [4 cil., gasolina] Válvula EVAP [5, 6 cil., gasolina]; Sondas lambda [5, 6 cil.]; Unidad de mando de persiana de la rejilla del radiador [5 cil., diésel]
40	10A	Bomba de refrigerante [gasolina de 5 cilindros]; Calefactor de ventilador del cárter [gasolina de 5 cilindros]; Bomba de aceite, caja de cambios automática [gasolina de 5 cilindros Start/Stop]
40	15A	Bobinas de encendido [4 cil., gasolina]
40	20A	Calefactor del filtro de gasóleo [diésel]
41	5A	Unidad de mando de persiana de la rejilla del radiador [5 cil., gasolina]
41	7.5A	Acoplamiento magnético, A/C [4 cilindros]; Unidad de bujías [4 cilindros, diésel]; Bomba de aceite [4 cilindros, diésel]
41	10A	Calentador de la ventilación del cárter [diésel 5 cilindros]; Bomba de aceite caja de cambios automática [diésel 5 cilindros y Start/Stop]
42	50A	Bomba de refrigerante [4 cil., gasolina]
42	70A	Bujías de incandescencia [diésel]
43	60A	Ventilador de refrigeración [4-5 cil. gasolina]
43	80A	Ventilador de refrigeración [6 cil., 4, 5 cil., diésel]
44	100A	Dirección asistida

Compartimento del motor, parte delantera

N°	A	Descripción
15	20A	Lavafaros*
16	10A	Ajuste de altura de las luces: faros xenon activo - ABL
17	20A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
18	5A	ABS
19	5A	Ajuste de la fuerza de dirección*
20	10A	Unidad de mando del motor; Unidad de mando de la transmisión; Airbags
21	10A	Boquillas de lavado con calefacción*
22	-	-
23	5A	Mando de las luces
24	-	-
25	-	-
26	-	-
27	5A	Relé bobinas
28	20A	Luces complementarias*
29	15A	Bocina

Compartimento del motor, parte inferior

N°	A	Descripción
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento*
11	40A	Ventilador del habitáculo [Start/Stop]
12	40A	Parabrisas con calefacción eléctrica* [Start/Stop], lado derecho ,
13	40A	Bomba ABS
14	20A	Válvulas ABS

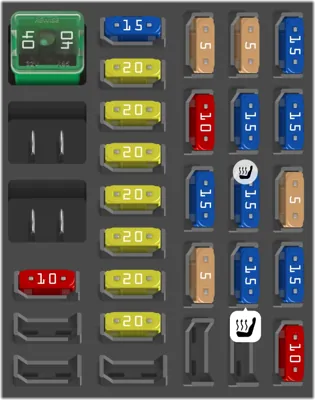

Fusibles - debajo de la guantera

N°	A	Descripción
1	40A	Fusible principal de la unidad de mando de audio*; Fusible principal de los fusibles 16-20: Infotainment
2	-	-
3	-	-
4	10A	Calefacción eléctrica del volante*
5	-	-
6	-	-
7	15A	Toma de 12 V compartimento de carga*
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	20A	Sistema sin llave*
13	20A	Asiento regulado eléctricamente, lado del conductor*
14	20A	Asiento regulado eléctricamente, lado del acompañante*
15	-	-
16	5A	Unidad de mando de Infotainment o pantallaB
17	10A	Unidad de mando de audio (amplificador); TV; Radio digital*
18	15A	Unidad de mando de Audio o SensusB
19	5A	Telemática; Bluetooth
20	-	-
21	5A	Techo solar, Alumbrado interior techo; Sensor de climatización
22	15A	Toma de 12 V consola del túnel
23	15A	Calefacción de asiento trasero derecho*
24	15A	Calefacción de asiento trasero izquierdo*
25	-	-
26	15A	Calefacción del asiento del acompañante Ventilación del asiento del acompañante*
27	15A	Calefacción del asiento del conductor Ventilación del asiento del conductor*
28	5A	Aparcamiento asistido*
29	15A	Unidad de mando de AWD*
30	10A	Chasis activo Four-C*

Fusibles - en la unidad de mando debajo de la guantera

N°	A	Descripción
1	15A	Limpiacristales trasero
2	-	-
3	7.5A	Iluminación interior; Panel de mandos de elevalunas de la puerta del conductor; Asientos regulados eléctricamente*
4	5A	Cuadro de instrumentos
5	10A	Control de velocidad constante adaptativo, ACC; Aviso de colisión
6	7.5A	Iluminación interior; Sensor de lluvia; Mando a distancia de la puerta del garaje
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depósito de combustible
9	15A	Lavacristales trasero
10	15A	Lavaparabrisas
11	10A	Apertura portón trasero
12	10A	Reposacabezas abatible*
13	20A	Bomba de combustible
14	5A	Sensor de movimiento de la alarma*; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena de alarma*; toma de diagnóstico OBDII
17	-	-
18	10A	Airbags
19	5A	Aviso de colisión*
20	7.5A	Sensor del acelerador; Función antideslumbramiento del retrovisor; Calefactor del asiento trasero Calefactor adicional eléctrico*
21	15A	Unidad de mando de Infotainment (Performance); Audio (Performance)
22	5A	Luces de freno
23	20A	Techo solar*
24	5A	Inmovilizador

Fusibles - en el compartimento de carga

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2*
5	20A	Portón trasero eléctrico*
6	-	-
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1*
12	-	-

Fusibles - en la zona fría del compartimento del motor A

N°	A	Descripción
-	175A	Fusible principal de la caja de fusibles y relés del compartimento del motor
-	175A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera, relé-/central de fusibles debajo de la guantera, central eléctrica en el maletero
1	100A	Calefactor adicional eléctrico*
2	50A	Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera
3	60A	Fusible principal para la central de fusibles y relés debajo de la guantera
4	60A	Parabrisas con calefacción eléctrica*
5	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga
6	40A	Ventilador del habitáculo
7	-	-

Fusibles - en la zona fría del compartimento del motor A

N°	A	Descripción
10		-
11	70A	Batería de apoyo
12	5A	Unidad de mando central (CEM) - tensión de referencia, batería de apoyo
