Caja de fusibles principal (Caja A)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Ventana trasera calefaccionada, Relé de suministro central "B" Interruptor de encendido [Algunos de los equipos/sistemas listados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | ||
| 2 | Audio, Asientos eléctricos, Luces intermitentes de advertencia, Luces del compartimiento, Antena eléctrica, Energía del remolque [Algunos de los equipos/sistemas listados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | ||
| 3 | Relé de suministro de energía "A" [Algunos de los equipos/sistemas listados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | ||
| 4 | Relé del sistema de combustible, Relé del sistema de encendido [Algunos de los equipos/sistemas listados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | ||
| 5 | Unidad ABS [Algunos de los equipos/sistemas listados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | ||
| 6 | Bomba de aire, Solenoide del arrancador, Bocina [Algunos de los equipos/sistemas listados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | ||
| 7 | Ventilador de enfriamiento eléctrico [Algunos de los equipos/sistemas listados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | ||
| 8 | Relé de luz de posición/estacionamiento, Relé de faros, Relé de luces antiniebla [Algunos de los equipos/sistemas listados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] |

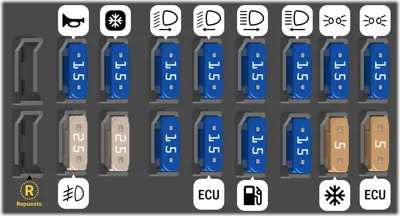

Caja de relés/fusibles (Caja B)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Módulo de control del motor, Módulo de control de la transmisión automática [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 2 | 5A | Relé del aire acondicionado [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 3 | 15A | Relé, bomba de aire, Sensor de oxígeno calefaccionado [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 4 | 15A | Bomba de combustible [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 5 | 15A | Inyección de combustible, Sensor de flujo de masa de aire (MAF), Sistema de control de aire en ralentí, Módulo de control del motor [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 6 | 15A | Módulo de control de la transmisión automática [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 7 | 25A | Bobina de encendido [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 8 | 25A | Luces antiniebla [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 9 | - | Repuesto [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 10 | 15A | Luces de posición/estacionamiento, izquierda [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 11 | 15A | Luces de posición/estacionamiento, derecha [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 12 | 15A | Luz alta izquierda [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 13 | 15A | Luz alta derecha, Tablero de instrumentos [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 14 | 15A | Luz baja izquierda [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 15 | 15A | Luz baja derecha [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 16 | 15A | Compresor del aire acondicionado [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 17 | 15A | Bocina [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] | |
| 18 | - | Accesorios (ver las instrucciones respectivas de los accesorios) [Algunos de los equipos/sistemas enumerados pueden estar disponibles solo en ciertos modelos y/o solo como elementos opcionales] |

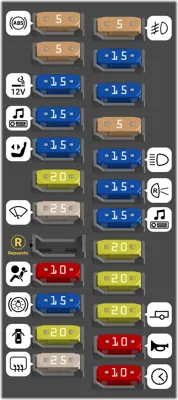

Caja de fusibles en el compartimento de pasajeros (Caja C)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Ventana trasera calefaccionada | |
| 2 | 20A | Cierre centralizado | |
| 3 | 15A | Luz de freno, Interruptor de luz | |
| 4 | 10A | Interruptor de encendido, SRS | |
| 5 | - | Repuesto | |
| 6 | 25A | Limpiaparabrisas/lavaparabrisas, Limpiador de faros, Relé de bocina | |
| 7 | 20A | Unidad de climatización | |
| 8 | 15A | Asiento del pasajero eléctrico, Espejos retrovisores eléctricos, Limpiaparabrisas/lavaparabrisas del portón trasero (vagones), Iluminación del tablero de instrumentos, Sensor de temperatura ambiente | |
| 9 | 15A | Sistema de audio | |
| 10 | 15A | Encendedor de cigarrillos/toma de corriente | |
| 11 | 5A | Selector de modo de transmisión, Luz del selector de marchas | |
| 12 | 5A | ABS | |
| 13 | 10A | Reloj, Iluminación interior/guanteras, Luces de advertencia de puertas abiertas, Iluminación del espacio de carga, Espejo de vanidad | |
| 14 | 10A | Bocina | |
| 15 | 20A | Antena eléctrica, Destellador de faros, Remolque | |
| 16 | 20A | Accesorios | |
| 17 | 20A | Intermitente de advertencia de peligro, Indicador de dirección, Indicación de alarma de peligro | |
| 18 | 15A | Audio/amplificador, Cambiador de CD | |
| 19 | 15A | Luces de reversa, Indicadores de giro, Control de crucero | |
| 20 | 15A | Interruptor de luz, Relé de luz alta/baja | |
| 21 | 5A | Recordatorio del cinturón de seguridad, Temporizador de ventana trasera calefaccionada | |
| 22 | 15A | Asiento del conductor calefaccionado | |
| 23 | 15A | Asiento del pasajero calefaccionado | |
| 24 | 5A | Luz antiniebla trasera | |
| 25 | 30A | Asientos eléctricos [Interruptores automáticos] | |
| 26 | 30A | Ventanas eléctricas, Techo solar eléctrico [Interruptores automáticos] |
