Fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Motor de arranque | |
| - | - | - | |
| - | Motor de arranque | ||
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 15A | Unidad de mando de gas natural [BI-FUEL] | |
| - | 30A | Calefactor del filtro de combustible [diésel] | |
| - | 15A | Bobinas de encendido [gasolina]; Bujías [gasolina] | |
| - | 20A | Unidad de mando del motor | |
| - | - | - | |
| - | 15A | Solenoide de la bomba de aceite de motor; Acoplamiento magnético A/C; Sonda lambda, central [gasolina]; Sonda lambda, trasera [diésel] | |
| - | 15A | Sonda lambda, delantera; Sonda lambda, trasera [gasolina] | |
| - | 20A | Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR [diésel]; Monitor de posición del turbo [diésel]; Válvula de cargador del turbo [gasolina] | |
| - | 10A | Solenoides [gasolina]; Válvula; Termostato de sistema de refrigeración del motor [gasolina]; Bomba de refrigeración de EGR [diésel]; Unidad de mando de incandescencia [diésel] | |
| - | 7.5A | Reguladores de vacío; Válvula; Válvula de impulso de potencia [diésel] | |
| - | 5A | Unidad de mando de persiana de deflector; Unidad de mando de persiana de rejilla del radiador; Bobinas de relé para impulso de potencia [diésel] | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | - | - | |
| - | 5A | Unidad de mando del motor | |
| - | 15A | Unidad de mando de la transmisión | |
| 1 | - | - | |
| 2 | - | - | |
| 3 | - | - | |
| 4 | - | - | |
| 5 | - | - | |
| 6 | - | - | |
| 7 | - | - | |
| 8 | - | - | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | - | - | |
| 12 | 15A | Calentamiento de sonda lambda [BI-FUEL]; Unidad de mando de gas natural [BI-FUEL] | |
| 13 | - | - | |
| 14 | - | - | |
| 15 | - | - | |
| 16 | - | - | |
| 17 | - | - | |
| 18 | - | - | |
| 19 | - | - | |
| 20 | - | - | |
| 21 | - | - | |
| 22 | - | - | |
| 23 | 5A | Puerta USB en la consola del túnel, parte delantera* | |
| 24 | 15A | Toma de 12 V en la consola del túnel, parte delantera | |
| 25 | 15A | Toma de 12V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos | |
| 26 | 15A | Toma eléctrica de 12 V en el compartimento de carga*. | |
| 27 | - | - | |
| 28 | 15A | Faro izquierdo, algunas variantes de LED | |
| 29 | 15A | Faro izquierdo, algunas variantes de LED | |
| 30 | - | - | |
| 31 | Parabrisas con calefacción eléctrica* lado izquierdo | ||
| 32 | 40A | Parabrisas con calefacción eléctrica* lado izquierdo | |
| 33 | 25A | Lavafaros* | |
| 34 | 25A | Lavaparabrisas | |
| 35 | - | - | |
| 36 | 20A | Bocina | |
| 37 | 5A | Sirena de alarma* | |
| 38 | 40A | Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento) | |
| 39 | 30A | Limpiaparabrisas | |
| 40 | 25A | Lavacristales trasero | |
| 41 | 40A | Parabrisas con calefacción eléctrica* lado derecho | |
| 42 | 20A | Calefactor de estacionamiento* | |
| 43 | 40A | Unidad de mando del sistema de frenos (bomba ABS) | |
| 44 | - | - | |
| 45 | Parabrisas con calefacción eléctrica* lado derecho | ||
| 46 | 5A | Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; Componentes de la transmisión; Servodirección eléctrica; Unidad de mando electrónica central; Unidad de mando del sistema de frenos | |
| 47 | - | - | |
| 48 | 7.5A | Faro derecho | |
| 48 | 15A | Faro derecho, algunas variantes de LED | |
| 49 | - | - | |
| 50 | - | - | |
| 51 | 5A | Unidad de mando de conexión de batería | |
| 52 | 5A | Airbags | |
| 53 | 7.5A | Faro izquierdo | |
| 53 | 15A | Faro izquierdo, algunas variantes de LED | |
| 54 | 5A | Transductor del pedal de acelerador |
Fusibles debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | - | - | |
| 2 | 30A | Toma de 230 V en la consola del túnel, en el espacio para las piernas del asiento trasero* | |
| 3 | - | - | |
| 4 | 5A | Sensor de movimiento* | |
| 5 | 5A | Reproductor de medios | |
| 6 | 5A | Pantalla del conductor | |
| 7 | 5A | Teclado en la consola central | |
| 8 | 5A | Sensor solar | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | 5A | Módulo del volante | |
| 12 | 5A | Módulo de control de arranque y mandos, freno de estacionamiento | |
| 13 | 15A | Módulo de calefacción eléctrica del volante* | |
| 14 | - | - | |
| 15 | - | - | |
| 16 | - | - | |
| 17 | - | - | |
| 18 | 10A | Unidad de mando de climatización | |
| 19 | 7.5A | Bloqueo del volante | |
| 20 | 10A | Toma de diagnóstico OBDII | |
| 21 | 5A | Pantalla central | |
| 22 | 40A | Módulo de ventilador de climatizador delantero | |
| 23 | - | - | |
| 24 | 7.5A | Iluminación de los mandos; lluminación interior; Función antideslumbramiento del retrovisor interior*; Sensor de lluvia y de luz*; Teclado en la consola del túnel, en el espacio para las piernas del asiento trasero*: Asientos delanteros accionados eléctricamente*;Paneles de mando de puertas traseras | |
| 25 | 5A | Unidad de mando de las funciónes de ayuda al conductor | |
| 26 | 20A | Techo panorámico con cortinilla* | |
| 27 | 5A | Pantalla de visualización frontal* | |
| 28 | 5A | Iluminación del habitáculo | |
| 29 | - | - | |
| 30 | 5A | Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante) | |
| 31 | - | - | |
| 32 | 5A | Sensor de humedad | |
| 33 | 20A | Módulo de la puerta trasera derecha | |
| 34 | 10A | Fusibles en el compartimento de carga | |
| 35 | 5A | Unidad de mando de vehículo conectado a Internet; Unidad de mando de telemática | |
| 36 | 20A | Módulo de la puerta trasera izquierda | |
| 37 | 40A | Unidad de mando de audio (amplificador) [algunas variantes] | |
| 38 | - | - | |
| 39 | 5A | Módulo de antena de bandas múltiples | |
| 40 | 5A | Módulos de confort del asiento delantero (masaje)* | |
| 41 | - | - | |
| 42 | 15A | Limpiacristales trasero | |
| 43 | 15A | Unidad de mando de la bomba de combustible | |
| 44 | - | - | |
| 45 | - | - | |
| 46 | 15A | Calefacción de asiento delantero lado de conductor | |
| 47 | 15A | Calefacción de asiento delantero lado de acompañante | |
| 48 | 10A | Bomba de refrigerante | |
| 49 | - | - | |
| 50 | 20A | Módulo de la puerta delantera izquierda | |
| 51 | 20A | Unidad de control de la suspensión (chasis activo)* | |
| 52 | - | - | |
| 53 | 10A | Unidad de mando Sensus | |
| 54 | - | - | |
| 55 | - | - | |
| 56 | 20A | Módulo de la puerta delantera derecha | |
| 57 | - | - | |
| 58 | 5A | TV* [algunos mercados] | |
| 59 | 15A | Fusible primario de los fusibles 53 y 58 |

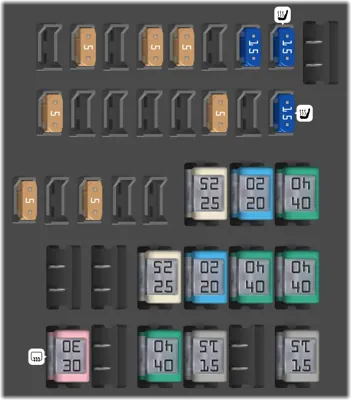

Fusibles en el compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Luneta trasera térmica | |
| 2 | - | - | |
| 3 | 40A | Compresor de suspensión neumática* | |
| 4 | 15A | Motor de bloqueo del respaldo trasero derecho | |
| 5 | - | - | |
| 6 | 15A | Motor de bloqueo del respaldo trasero izquierdo | |
| 7 | - | - | |
| 8 | - | - | |
| 9 | 25A | Portón trasero eléctrico* | |
| 10 | 20A | Asiento delantero del acompañante accionado eléctricamente* | |
| 11 | 40A | Unidad de mando del enganche para remolque* | |
| 12 | 40A | Módulo de tensor del cinturón de seguridad del lado derecho | |
| 13 | 5A | Bobinas de relé internas | |
| 14 | - | - | |
| 15 | 5A | Módulo de detección del movimiento del pie* (para abrir el portón trasero eléctrico) | |
| 16 | - | - | |
| 17 | - | - | |
| 18 | 25A | Unidad de mando del enganche para remolque* | |
| 19 | 20A | Asiento del conductor regulado eléctricamente* | |
| 20 | 40A | Módulo de tensor del cinturón de seguridad del lado izquierdo | |
| 21 | 5A | Cámara de aparcamiento* | |
| 22 | - | - | |
| 23 | - | - | |
| 24 | - | - | |
| 25 | - | - | |
| 26 | 5A | Unidad de mando de airbags y tensores de cinturón | |
| 27 | - | - | |
| 28 | 15A | Calefacción de asiento trasero izquierdo* | |
| 29 | - | - | |
| 30 | 5A | Blind Spot Information (BLIS)* | |
| 31 | - | - | |
| 32 | 5A | Módulos de los tensores de los cinturones de seguridad | |
| 33 | 5A | Actuador de gases de escape [gasolina, algunas variantes de motor] | |
| 34 | - | - | |
| 35 | 15A | Unidad de mando de AWD* | |
| 36 | 15A | Calefacción de asiento trasero derecho* | |
| 37 | - | - |
