Volvo V90 / Fusibles 2018

Fusibles en el compartimento del motor

Fusibles en el compartimento del motor
N°ADescripción
1 - -
2 - -
3 - -
4 15A Bobinas de encendido [gasolina]; Bujías [gasolina]
5 15A Solenoide de la bomba de aceite de motor; Acoplamiento magnético A/C; Sonda lambda, central [gasolina]; Sonda lambda, trasera [diésel]
6 7.5A Reguladores de vacío; Válvula; Válvula de impulso de potencia [diésel]
7 20A Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR [diésel]; Monitor de posición del turbo [diésel]; Válvula de cargador del turbo [gasolina]
8 5A Unidad de mando del motor
9 - -
10 10A Solenoides [gasolina]; Válvula; Termostato de sistema de refrigeración del motor [gasolina]; Bomba de refrigeración de EGR [diésel]; Unidad de mando de incandescencia [diésel]
11 5A Unidad de mando de persiana de deflector; Unidad de mando de persiana de rejilla del radiador; Bobinas de relé para impulso de potencia [diésel]
12 15A Calentamiento de sonda ambda [BI-FUEL] Unidad de mando de gas natural [BI-FUEL]
12 15A lSonda lambda, delantera; Sonda lambda, trasera [gasolina]
13 20A Unidad de mando del motor
14 40A Motor de arranque
15 Motor de arranque
16 15A Unidad de mando de gas natural [BI-FUEL]
16 30A Calefactor del filtro de combustible [diésel]
17 - -
18 - -
19 - -
20 - -
21 - -
22 - -
23 - -
24 15A Toma de 12 V en la consola del túnel, parte delantera
25 15A Toma de 12 V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos
26 15A Toma eléctrica de 12 V en el maletero o el compartimento de carga*
27 - -
28 15A Faro izquierdo, algunas variantes de LED
29 15A Faro derecho, algunas variantes de LED
30 - -
31 Parabrisas con calefacción eléctrica* lado izquierdo
32 40A Parabrisas con calefacción eléctrica* lado izquierdo
33 25A Lavafaros*
34 25A Lavaparabrisas
35 15A Unidad de mando de la transmisión
36 20A Bocina
37 5A Sirena de alarma*
38 40A Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento)
39 30A Limpiaparabrisas
40 25A Lavacristales trasero
41 40A Parabrisas con calefacción eléctrica* lado derecho
42 20A Calefactor de estacionamiento*
43 40A Unidad de mando del sistema de frenos (bomba ABS)
44 - -
45 Parabrisas con calefacción eléctrica* lado derecho
46 5A Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; Componentes de la transmisión; Servodirección eléctrica; Unidad de mando electrónica central; Unidad de mando del sistema de frenos
47 - -
48 7.5A Faro derecho
48 15A Faro derecho, algunas variantes de LED
49 5A Dispositivo antiarranque por alcoholemia
50 - -
51 5A Unidad de mando de conexión de batería
52 5A Airbags
53 7.5A Faro izquierdo
53 15A Faro izquierdo, algunas variantes de LED
54 5A Transductor del pedal de acelerador

Fusibles debajo de la guantera

Fusibles debajo de la guantera
N°ADescripción
1 - -
2 30A Toma eléctrica en la consola del túnel, junto al espacio para las piernas del asiento trasero*
3 - -
4 5A Sensor de movimiento*
5 5A Reproductor de medios
6 5A Pantalla del conductor
7 5A Teclado en la consola central
8 5A Sensor solar
9 - -
10 - -
11 5A Módulo del volante
12 5A Módulo de control de arranque y mandos, freno de estacionamiento
13 15A Módulo de calefacción eléctrica del volante*
14 - -
15 - -
16 - -
17 - -
18 10A Unidad de mando de climatización
19 7.5A Bloqueo volante
20 10A Toma de diagnóstico OBDII
21 5A Pantalla central
22 40A Módulo de ventilador de climatizador delantero
23 5A Concentrador USB
24 7.5A Iluminación de los mandos; lluminación interior; Función antideslumbramiento del retrovisor interior*; Sensor de lluvia y de luz*; Teclado en la consola del túnel, en el espacio para las piernas del asiento trasero*: Asientos delanteros accionados eléctricamente*; Paneles de mando de puertas traseras; Módulo de ventilador para climatizador izquierda/derecha.
25 5A Unidad de mando de las funciónes de ayuda al conductor
26 20A Techo panorámico con cortinilla*
27 5A Pantalla de visualización frontal*
28 5A Iluminación del habitáculo
29 - -
30 5A Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante)
31 - -
32 5A Sensor de humedad
33 20A Módulo de la puerta trasera derecha
34 10A Fusibles en el maletero o el compartimento de carga
35 5A Unidad de mando de la conexión a Internet del automóvil; Unidad de mando de Volvo On Call
36 20A Módulo de la puerta trasera izquierda
37 40A Unidad de mando de audio (amplificador) [algunas variantes]
38 - -
39 5A Módulo de antena de bandas múltiples
40 5A Módulos de confort del asiento delantero (masaje)*
41 5A Dispositivo antiarranque por alcoholemia
42 15A Limpiacristales trasero
43 15A Unidad de mando de la bomba de combustible
44 - -
45 - -
46 15A Calefacción de asiento delantero lado de conductor
47 15A Calefacción de asiento delantero lado de acompañante
48 10A Bomba de refrigerante
49 - -
50 20A Módulo de la puerta delantera izquierda
51 20A Unidad de control de la suspensión (chasis activo)*
52 - -
53 10A Unidad de mando Sensus
54 - -
55 - -
56 20A Módulo de la puerta delantera derecha
57 - -
58 5A TV* [algunos mercados]
59 15A Fusible primario de los fusibles 53 y 58

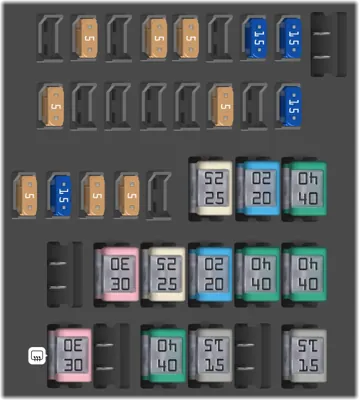

Fusibles en el compartimento de carga

Fusibles en el compartimento de carga
N°ADescripción
1 30A Luneta trasera térmica
2 - -
3 40A Compresor de suspensión neumática [Opcional/accesorio]
4 15A Motor de bloqueo del respaldo trasero derecho
5 - -
6 15A Motor de bloqueo del respaldo trasero izquierdo
7 - -
8 30A Unidad de mando para reducción de óxidos de nitrógeno [diésel]
9 25A Portón trasero eléctrico [Opcional/accesorio]
10 20A Asiento delantero del acompañante accionado eléctricamente [Opcional/accesorio]
11 40A Unidad de mando del enganche para remolque [Opcional/accesorio]
12 40A Módulo de tensor del cinturón de seguridad del lado derecho
13 5A Bobinas de relé internas
14 15A Unidad de mando para reducción de óxidos de nitrógeno [diésel]
15 5A Módulo de detección del movimiento del pie [Opcional/accesorio] (para abrir el portón trasero eléctrico)
16 5A Dispositivo antiarranque por alcoholemia, concentrador de puertos/puerto accesorio USB
17 - -
18 25A Unidad de mando del enganche para remolque [Opcional/accesorio]
19 20A Asiento del conductor regulado eléctricamente [Opcional/accesorio]
20 40A Módulo de tensor del cinturón de seguridad del lado izquierdo
21 5A Cámara de aparcamiento [Opcional/accesorio]
22 - -
23 - -
24 - -
25 - -
26 5A Unidad de mando de airbags y tensores de cinturón
27 - -
28 15A Calefacción de asiento trasero izquierdo [Opcional/accesorio]
29 - -
30 5A Blind Spot Information (BLIS) [Opcional/accesorio] : Unidad de mando de sonido exterior de marcha atrás
31 - -
32 5A Módulos de los tensores de los cinturones de seguridad
33 5A Actuador de gases de escape [gasolina, algunas variantes de motor]
34 - -
35 15A Unidad de mando All Wheel Drive (AWD) [Opcional/accesorio]
36 15A Calefacción de asiento trasero derecho [Opcional/accesorio]
37 - -
