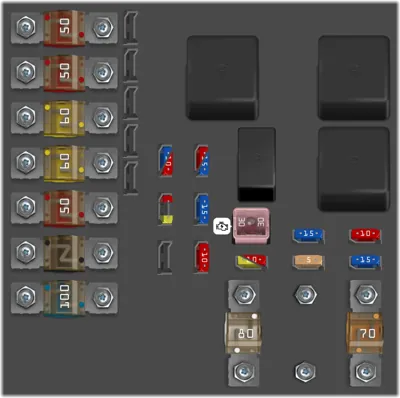

Compartimento del motor A

N°	A	Descripción
1	50A	Fusible principal CEM KL30A
2	50A	Fusible principal CEM KL30B
3	60A	Fusible principal RJBA KL30
4	60A	Fusible principal RJBB KL30
5	50A	Fusible principal RJBD KL30
6		-
7	100A	PTC calefactor de aire*
30	10A	Unidad de mando del motor
31	15A	Unidad de mando caja de cambios automática*
32	15A	Compresor A/C
33	5A	Relé bobinas
34	30A	Relé del motor de arranque
35	20A	Bobinas de encendido
35	10A	EGR, VTC, sistema de incandescencia [5 cil. diésel], derivación sistema de refrigeración del motor [4 cil. diésel]
36	10A	Unidad de mando del motor, Mariposa gasolina
36	15A	Unidad de mando del motor, Mariposa diésel
37	15A	Sistema de inyección, Sonda de masa de aire
38	10A	Válvulas del motor
39	15A	EVAP, Sonda lambda, Inyección [gasolina]
39	10A	Sonda Lambda [4 cil. gasolina, 5 cil. diésel]
40	10A	Calefactor de ventilación del cárter [5 cil. gasolina]
40	-	-
40	20A	Calefactor del filtro diésel, calefactor de la ventilación del cárter [5 cil. diésel]
41	-	-
42	70A	Bujía [5 cil. diésel]
43	-	-
44	80A	Ventilador de refrigeración [4-5 cil. gasolina]

N°	A	Descripción
15	-	-
16	10A	Ajuste de la altura de las luces* [Xenon, Dual Xenon]
17	20A	Fusible principal CEM
18	5A	Radar. Unidad de mando ACC*
19	5A	Dirección asistida dependiente de la velocidad*
20	10A	Unidad de mando motor, transm. SRS
21	10A	Boquillas de lavado con calefacción*
22	-	-
23	5A	Panel de las luces
24	15A	Lavafaros*
25	15A	Toma de 12V asiento delantero y trasero
26	5A	Techo solar, Consola techo/ECC
27	5A	Relé caja del compartimento del motor
28	20A	Luces complementarias*
29	15A	Bocina

N°	A	Descripción
8	-	-
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento*
11	40A	Ventilador del habitáculo
12	-	-
13	40A	Bomba ABS
14	20A	Válvulas de ABS

N°	A	Descripción
1	5A	Sensor de lluvia*
2	10A	Sistema SRS
3	5A	Frenos ABS
4	7.5A	Pedal de acelerador, calefactor de aire (PTC),asientos con calefacción
6	15A	Pantalla ICM, CD y Radio [Excepto Premium y High Performance]
7	7.5A	Módulo del volante
9	15A	Luz larga
10	20A	Techo solar*
11	7.5A	Luces de marcha atrás
13	15A	Luces antiniebla delanteras*
14	15A	Lavaparabrisas
15	10A	Control de velocidad constante adaptativo, ACC*
17	7.5A	Iluminación del techo, panel de control puerta del conductor/Asiento de acompañante accionado eléctricamente*
18	5A	Pantalla de información
19	5A	Asiento del conductor accionado eléctricamente*
20	15A	Limpiacristales trasero
21	5A	Receptor de control remoto de la llave, sensores de alarma*
22	20A	Bomba de combustible
23	20A	Bloqueo de volante eléctrico
25	10A	Cerradura depósito/portón trasero
26	5A	Sirena de alarma*, ECC
27	5A	Interruptor de arranque/ parada
28	5A	Luces de freno conmutador

N°	A	Descripción
1	40A	Fusible principal del módulo de control de audio: fusible principal para los fusibles 16-20; sistema de infoentretenimiento
7	15A	Toma de 12 V en el maletero
8	20A	Panel de control de la puerta del conductor
9	20A	Panel de control de la puerta del acompañante
10	20A	Panel de control de la puerta trasera derecha del acompañante
11	20A	Panel de control de la puerta trasera izquierda del acompañante
12	20A	Sistema de control sin llave
13	20A	Asiento del conductor eléctrico
14	20A	Asiento del acompañante eléctrico
15	15A	Reposacabezas abatible
17	10A	Módulo del sistema de audio (amplificadores); TV; radio digital
18	15A	Módulo de audio o módulo de control Sensus
19	5A	Telemática; Bluetooth
21	5A	Techo panorámico
22	15A	Encendedor de cigarrillos, Sistema de entretenimiento para asientos traseros (RSE)
23	15A	Calefacción del asiento del pasajero
24	15A	Calefacción del asiento del conductor
26	15A	Asiento trasero derecho calefactado
27	15A	Asiento trasero izquierdo calefactado
28	5A	Asistencia al aparcamiento; Cámara de aparcamiento; BLIS; RTi
29	10A	Módulo de control de tracción total
30	10A	Chasis activo Four-C

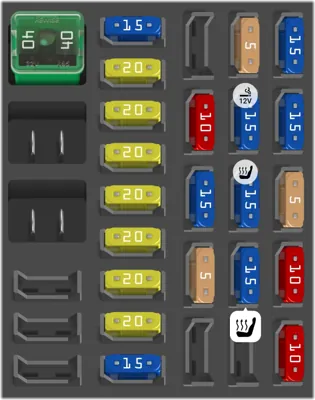

N°	A	Descripción
1	15A	Limpiacristales trasero
3	7.5A	Iluminación interior, Panel de mando puerta del conductor elevalunas, Asientos delanteros eléctricos, Mando a distancia puerta garaje
4	5A	Pantalla de información (DIM)
5	10A	Control de velocidad constante adaptativo, ACC, aviso de colisión
6	7.5A	Iluminación interior, sensor de lluvia
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depósito de combustible
9	15A	Lavacristales trasero
10	15A	Lavaparabrisas
11	10A	Apertura portón trasero
12	10A	Tailgate lock
13	20A	Bomba de combustible
14	5A	Sensor de movimiento alarma; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena alarma, Toma de diagnóstico OBDII
18	10A	Airbags
19	5A	Aviso de colisión
20	7.5A	Pedal de acelerador, PTC calefactor de aire, Antideslumbramiento retrovisor interior, Calefacción asiento trasero
21	15A	Módulo de control del sistema de infoentretenimiento (Rendimiento); Sistema de audio (Rendimiento)
22	5A	Luces de freno
23	20A	Techo solar
24	5A	Inmovilizador

N°	A	Descripción
1	25A	Panel de control puerta del conductor
2	25A	Panel de control puerta del acompañante
3	25A	Panel de control puerta trasera izquierda
4	25A	Panel de control puerta trasera derecha
5	-	-
6	15A	Toma de 12 V maletero, nevera (Opcional/accesorio)
7	30A	Luneta trasera térmica
8	-	-
9	15A	Remolque toma 2 (Opcional/accesorio)
10	25A	Asiento accionado eléctricamente lado de conductor (Opcional/accesorio)
11	40A	Remolque toma 1 (Opcional/accesorio)
12	30A	POT (Apertura automática portón trasero) (Opcional/accesorio)

N°	A	Descripción
1	5A	Control de distancia de aparcamiento (Opcional/accesorio), cámara de aparcamiento (Opcional/accesorio)
2	15A	Unidad de mando Four-C (Opcional/accesorio)
3	15A	Calefacción de asiento delantero lado de conductor (Opcional/accesorio)
4	15A	Calefacción de asiento delantero lado de acompañante (Opcional/accesorio)
5	15A	Calefacción del asiento derecho trasero (Opcional/accesorio)
6	10A	Unidad de mando AWD
7	15A	Calefacción del asiento izquierdo trasero (Opcional/accesorio)
8	-	-
9	25A	Asiento accionado eléctricamente lado de acompañante (Opcional/accesorio)
10	20A	Keyless drive (Opcional/accesorio)
11	30A	Freno de estacionamiento eléctrico izquierdo
12	30A	Freno de estacionamiento eléctrico derecho

N°	A	Descripción
1	10A	Pantalla RTI (Opcional/accesorio)
2	-	-
3	25A	Altavoces de graves (Opcional/accesorio)
4	5A	Radio DAB
5	25A	Amplificador audio (Opcional/accesorio)
6	15A	Sistema audio [High Performance y Premium]
7	5A	Teléfono, Bluetooth (Opcional/accesorio)
