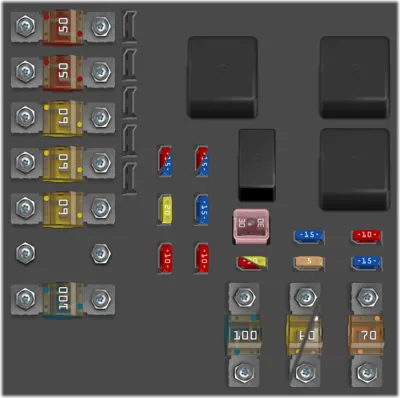

Compartimento del motor A

N°	A	Descripción
1	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera [Start/Stop]
2	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
3	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga [Start/Stop]
4	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera [Start/Stop]
5	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera [Start/Stop]
6	-	-
7	100A	PTC calefactor de aire* [Start/Stop]
30	10A	Bobina del relé principal sistema de gestión del motor, unidad de mando del motor [gasolina de 5, 6 cilindros]
31	15A	Unidad de mando de la transmisión
32	15A	Compresor de A/C [excepto diésel de 5 cilindros], Bomba de refrigerante [diésel de 5 cilindros Start/Stop]
33	5A	Bobina de relé compresor de A/ C [excepto diésel de 5 cilindros], Bobina de relé bomba de refrigerante [diésel de 5 cilindros Start/Stop] Bobinas de relé caja de fusibles zona fría compartimento del motor [Start/Stop]
34	30A	Imán de maniobra motor de arranque [Start/Stop]
35	10A	Bobinas de encendido [gasolina de 4 cilindros], Unidad de mando de incandescencia [dié- sel de 5 cilindros]
35	20A	Bobinas de encendido [gasolina de 5, 6 cilindros], condensador [6 cilindros]
36	10A	Unidad de mando del motor [gasolina]
36	15A	Unidad de mando del motor [diésel]
37	15A	Sonda de masa de aire [5, 6 cilindros], Válvulas de regulación [diésel de 5 cilindros], Inyectores [gasolina de 5, 6 cilindros], Unidad de mando del motor [6 cilindros]
38	10A	Compresor de A/C [5, 6 cilindros], Válvulas de motor, Unidad de mando del motor [6 cilindros], Solenoides [6 cilindros sin turbo], actuadores tubo de admisión [6 cilindros sin turbo], Sonda de masa de aire [gasolina de 4 cilindros, 2,0 I], Sensor de nivel de aceite [diésel de 5 cilindros]
39	10A	Sondas lambdas [gasolina de 4 cilindros], Sonda lambda [diésel], Unidad de mando rejilla de refrigeración [diésel manual de 5 cilindros y 2.0 I]
39	15A	Válvula EVAP [gasolina de 5, 6 cilindros], Sondas lambda [gasolina de 5, 6 cilindros]
40	20A	Bomba de vacío [gasolina de 5 cilindros], Calefactor de la ventilación del cárter [gasolina de 5 cilindros], Calefactor de filtro diésel
41	10A	Calefactor de la ventilación del cárter [5 cilindros diésel]
42	70A	Bujías de incandescencia [diésel]
43	60A	Ventilador de refrigeración [gasolina de 4 cilindros, 5 cilindros]
43	80A	Ventilador de refrigeración [gasolina de 6 cilindros, diésel de 5 cilindros]
44	100A	Servodirección electrohidráulica

Compartimento del motor B

N°	A	Descripción
15	-	-
16	10A	Ajuste de altura de las luces, faros Xenon activos - ABL
17	20A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
18	5A	ABS
19	5A	Dirección asistida dependiente de la velocidad*
20	10A	Unidad de mando del motor, unidad de mando de la transmisión, airbags
21	10A	Boquillas de lavado con calefacción*
22	5A	Bobina de relé bomba de vacío [gasolina de 5 cilindros]
23	5A	Mando de las luces
24	-	-
25	-	-
26	-	-
27	5A	Bobinas de relé internas
28	20A	Luces complementarias*
29	15A	Bocina

Compartimento del motor C

N°	A	Descripción
8	20A	Lavafaros*
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento*
11	40A	Ventilador del habitáculo [Start/Stop]
12	-	-
13	40A	Bomba ABS
14	20A	Válvulas ABS

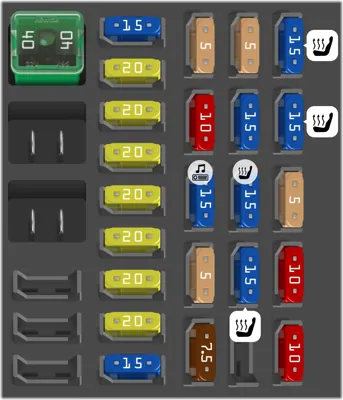

Debajo de la guantera A

N°	A	Descripción
1	40A	Fusible principal de la unidad de mando de audio*, Fusible principal de los fusibles 16-20
2	-	-
3	-	-
4	-	-
5	-	-
6	-	-
7	15A	Toma de 12 V compartimento de carga*
8	20A	Panel de control puerta del conductor
9	20A	Panel de control puerta delantera del acompañante
10	20A	Panel de control puerta trasera derecha
11	20A	Panel de control puerta trasera izquierda
12	20A	Keyless*
13	20A	Asiento accionado eléctricamente lado de conductor*
14	20A	Asiento accionado eléctricamente lado de acompañante*
15	15A	Reposacabezas abatible*
16	5A	Unidad de mando de Infotainment
17	10A	Unidad de mando de audio* Radio digital, TV
18	15A	Audio
19	5A	Telemática, Bluetooth
20	7.5A	Rear Seat Entertainment (RSE)*
21	5A	Techo solar*, Alumbrado interior techo, Sensor de climatización
22	15A	Toma de 12 V consola del túnel
23	15A	Calefacción de asiento trasero derecho*
24	15A	Calefacción de asiento trasero izquierdo*
25	-	-
26	15A	Calefacción de asiento lado del acompañante
27	15A	Calefacción de asiento lado del conductor
28	5A	Aparcamiento asistido, Cámara de aparcamiento, Unidad de mando del gancho para remolque* *
29	10A	Unidad de mando AWD*
30	10A	Chasis activo Four-C*

Debajo de la guantera B

N°	A	Descripción
1	15A	Limpiacristales trasero
2	-	-
3	7.5A	Iluminación interior, Panel de mando puerta del conductor elevalunas, Asientos delanteros eléctricos, Mando a distancia puerta garaje
4	5A	Pantalla de información (DIM)
5	10A	Control de velocidad constante adaptativo, ACC, aviso de colisión
6	7.5A	Iluminación interior, sensor de lluvia
7	7.5A	Módulo del volante
8	10A	Cierre centralizado tapa del depósito de combustible
9	15A	Lavacristales trasero
10	15A	Lavaparabrisas
11	10A	Apertura portón trasero
12	-	-
13	20A	Bomba de combustible
14	5A	Sensor de movimiento alarma*; Panel de climatización
15	15A	Bloqueo del volante
16	5A	Sirena alarma*, Toma de diagnóstico OBDII
17	-	-
18	10A	Airbags
19	5A	Aviso de colisión
20	7.5A	Pedal de acelerador, PTC calefactor de aire, Antideslumbramiento retrovisor interior, Calefacción asiento trasero*
21	-	-
22	5A	Luces de freno
23	20A	Techo solar*
24	5A	Inmovilizador

Maletero o compartimento de carga

N°	A	Descripción
1	30A	Freno de estacionamiento eléctrico izquierdo
2	30A	Freno de estacionamiento eléctrico derecho
3	30A	Luneta trasera térmica
4	15A	Remolque toma 2*
5	20A	Portón trasero eléctrico*
6	-	-
7	-	-
8	-	-
9	-	-
10	-	-
11	40A	Remolque toma 1*
12	-	-

Zona fría del compartimento del motor - Start

N°	A	Descripción
-	175A	Fusible principal de la caja de fusibles y relés del compartimento del motor
-	175A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera, caja de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera, caja de fusibles y relés en el compartimento de carga
1	100A	PTC calefactor de aire*
2	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
3	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
4	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
5	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga
6	40A	Ventilador del habitáculo
7	-	-
8	-	-
9	30A	Imán de maniobra motor de arranque
10	50A	Diodo interno

Zona fría del compartimento del motor - Stop

N°	A	Descripción
2	50A	Fusible principal de la unidad de mando central (CEM) con caja de fusibles B debajo de la guantera
3	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
4	60A	Fusible principal de la de fusibles y relés del habitáculo con caja de fusibles A debajo de la guantera
5	60A	Fusible principal de la caja de fusibles y relés del compartimento de carga
6	40A	Ventilador del habitáculo
7	-	-
8	-	-
9	30A	Imán de maniobra motor de arranque
10	50A	Diodo interno
11	70A	Batería de apoyo
12	15A	Unidad de mando central (CEM) (Tensión de referencia de la batería de apoyo)
