Fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | - | (Micro) - | |
| 2 | - | (Micro) - | |
| 3 | 15A | (Micro) Sensores lambda; Módulo de sobrepresión de admisión eléctrico | |
| 4 | 15A | (Micro) Bobinas de encendido [gasolina]; Bujías [gasolina] Sensor de gases de escape; Sensor de partículas diésel | |
| 5 | 15A | (Micro) Solenoide de la bomba de aceite de motor; Acoplamiento magnético A/C; Sonda lambda, central [gasolina]; Sonda lambda, trasera [diésel]; Sonda lambda, delantera [gasolina/diésel] | |
| 6 | 7.5A | (Micro) Reguladores de vacío; Válvula; Válvula de impulso de potencia [diésel]; Sensor de nivel de aceite/temperatura [gasolina/diésel]; Bujía de incandescencia (GCU) [diésel] | |
| 7 | 20A | (Micro) Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR [diésel]; Monitor de posición del turbo [diésel]; Válvula de cargador del turbo [gasolina] | |
| 8 | 5A | (Micro) Unidad de mando del motor | |
| 9 | - | (Micro) - | |
| 10 | 10A | (Micro) Solenoides [gasolina]; Válvula de control de fugas de combustible; Termostato del sistema de refrigeración del motor [gasolina]; Bomba de vacío de EGR [diésel]; Unidad de mando de incandescencia [diésel]; Acoplamiento del compresor [gasolina]; Cigüeñal, calefactor de ventilación [diésel]; Válvula, refrigerador de aceite de caja de cambios [diésel] | |
| 11 | 5A | (Micro) Unidad de mando de mariposa reguladora de deflector; Unidad de mando de mariposa reguladora de rejilla del radiador; Bobinas de relé para impulso de potencia [diésel]; Válvula de líquido refrigerante | |
| 12 | 15A | (Micro) Bomba de refrigerante | |
| 13 | 20A | (Micro) Unidad de mando del motor | |
| 14 | 40A | (MCaseA) Motor de arranque | |
| 15 | (MCaseA) Motor de arranque (Shunt) | ||
| 16 | 30A | (MCaseA) Calefactor del filtro de combustible [diésel] | |
| 17 | - | (MCaseA) - | |
| 18 | 5A | (Micro) Unidad de cuenta | |
| 19 | - | (Micro) - | |
| 20 | - | (Micro) - | |
| 21 | 15A | (Micro) Cámara ECM | |
| 22 | - | (Micro) - | |
| 23 | 7.5A | (Micro) Puerto USB en la consola del túnel, parte trasera* | |
| 24 | 15A | (Micro) Toma de 12 V en la consola del túnel, parte delantera | |
| 25 | - | (Micro) - | |
| 26 | 15A | (Micro) Toma eléctrica de 12 V en el maletero o el compartimento de carga* | |
| 27 | - | (Micro) - | |
| 28 | 15A | (Micro) Faro izquierdo, LED (diodo) | |
| 29 | 15A | (Micro) Faro derecho, LED (diodo) | |
| 30 | - | (Micro) - | |
| 31 | (MCaseA) Parabrisas con calefacción eléctrica* lado izquierdo (Shunt) | ||
| 32 | 40A | (MCaseA) Parabrisas con calefacción eléctrica* lado izquierdo | |
| 33 | 25A | (MCaseA) Lavafaros* | |
| 34 | 25A | (MCaseA) Bomba de líquido de lavado | |
| 35 | 15A | (Micro) Unidad de mando de la transmisión; Selector de marchas eléctrico | |
| 36 | 20A | (Micro) Bocina | |
| 37 | 5A | (Micro) Sirena de alarma* | |
| 38 | 40A | (MCaseA) Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento) | |
| 38 | 30A | (MCaseA) Control de freno con batería de apoyo de 48V | |
| 39 | 30A | (MCaseA) Limpiaparabrisas | |
| 40 | 25A | (MCaseA) Lavacristales trasero | |
| 41 | 40A | (MCaseA) Parabrisas con calefacción eléctrica* lado derecho | |
| 42 | 20A | (MCaseA) Calefactor de estacionamiento* | |
| 43 | - | (MCaseA) - | |
| 44 | - | (MCaseA) - | |
| 45 | (MCaseA) Parabrisas con calefacción eléctrica* lado derecho (Shunt) | ||
| 46 | 5A | (Micro) Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; Componentes de la transmisión; | |
| 47 | - | (Micro) - | |
| 48 | 15A | (Micro) Faro derecho, LED (diodo) | |
| 49 | 5A | (Micro) Dispositivo antiarranque por alcoholemia* | |
| 50 | 10A | (Micro) Unidad de mando de la transmisión | |
| 51 | 5A | (Micro) Unidad de mando de conexión de batería | |
| 52 | 5A | (Micro) Airbags; Sensor de peso de pasajeros | |
| 53 | 15A | (Micro) Faro izquierdo, LED (diodo) | |
| 54 | 5A | (Micro) Transductor del pedal de acelerador |
Fusibles debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Módulo de tensión intermedia [Bateria de apoyo de 48 V] | |
| 2 | - | - | |
| 3 | - | - | |
| 4 | 5A | Sensor de movimiento* | |
| 5 | - | - | |
| 6 | 5A | Pantalla del conductor | |
| 7 | 5A | Teclado en la consola central | |
| 8 | 5A | Sensor solar | |
| 9 | - | - | |
| 10 | - | - | |
| 11 | 5A | Módulo del volante | |
| 12 | 5A | Módulo de control de arranque y mandos, freno de estacionamiento | |
| 13 | 15A | Módulo de calefacción eléctrica del volante* | |
| 14 | - | - | |
| 15 | - | - | |
| 16 | - | - | |
| 17 | - | - | |
| 18 | 10A | Unidad de mando de climatización | |
| 19 | 7.5A | Bloqueo volante | |
| 20 | 10A | Toma de diagnóstico OBDII | |
| 21 | 5A | Pantalla central | |
| 22 | 40A | Módulo de ventilador de climatizador delantero | |
| 23 | 5A | Concentrador USB | |
| 24 | 7.5A | Iluminación de los mandos; Iluminación interior; Función antideslumbramiento del retrovisor interior*; Sensor de lluvia y de luz*; Teclado en la consola del túnel, en el espacio para las piernas del asiento trasero*: Asientos delanteros accionados eléctricamente*; Paneles de mando de puertas traseras; Módulo de ventilador para climatizador izquierda/derecha. | |
| 25 | 5A | Unidad de mando de las funciónes de ayuda al conductor | |
| 26 | 20A | Techo panorámico con cortinilla* | |
| 27 | 5A | Pantalla de visualización frontal* | |
| 28 | 5A | Iluminación del habitáculo | |
| 29 | 5A | Placa de carga inalámbrica | |
| 30 | 5A | Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante) | |
| 31 | - | - | |
| 32 | - | - | |
| 33 | - | - | |
| 34 | 10A | Fusibles en el maletero o el compartimento de carga | |
| 35 | 5A | Unidad de mando de la conexión a Internet del automóvil; Unidad de mando de Volvo On Call | |
| 36 | 20A | Módulo de la puerta trasera izquierda | |
| 37 | 40A | Unidad de mando de audio (amplificador) | |
| 38 | - | - | |
| 39 | 5A | Módulo de antena de bandas múltiples | |
| 40 | 5A | Módulos de confort del asiento delantero (masaje)* | |
| 41 | 5A | Dispositivo antiarranque por alcoholemia* | |
| 42 | 15A | Limpiacristales trasero | |
| 43 | 15A | Unidad de mando de la bomba de combustible | |
| 44 | 5A | Bobina de relé para la bomba de aceite de transmisión Convertidor Tensión intermedia; Motor de arranque integrado | |
| 45 | 5A | Apertura de maletero/portór trasero con movimiento del pie* | |
| 46 | 15A | Calefacción de asiento delantero lado de conductor | |
| 47 | 15A | Calefacción de asiento delantero lado de acompañante | |
| 48 | 7.5A | Bomba de refrigerante | |
| 49 | - | - | |
| 50 | 20A | Módulo de la puerta delantera izquierda | |
| 51 | 20A | Unidad de control de la suspensión (chasis activo)* | |
| 52 | - | - | |
| 53 | 10A | Unidad de mando Sensus | |
| 54 | - | - | |
| 55 | - | - | |
| 56 | 20A | Módulo de la puerta delantera derecha | |
| 57 | - | - | |
| 58 | 5A | TV* [algunos mercados] | |
| 59 | 15A | Fusible primario de los fusibles 52, 53, 57 y 58 |

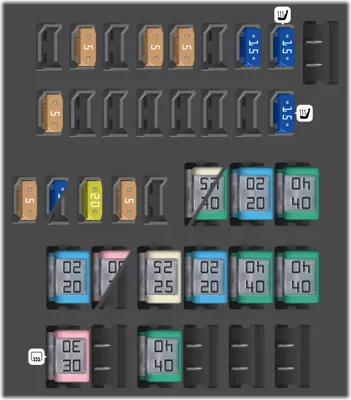

Fusibles en el compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Luneta trasera térmica | |
| 2 | - | - | |
| 3 | 40A | Compresor de suspensión neumática* | |
| 4 | - | - | |
| 5 | - | - | |
| 6 | - | - | |
| 7 | 20A | Módulo de la puerta trasera derecha | |
| 8 | 30A | Unidad de mando para reducción de óxidos de nitrógeno [diésel] | |
| 8 | - | - | |
| 9 | 25A | Portón trasero eléctrico* | |
| 10 | 20A | Asiento delantero del acompañante accionado eléctricamente* Módulo de la puerta delantera derecha | |
| 11 | 40A | Unidad de mando del enganche para remolque* | |
| 12 | 40A | Módulo de tensor del cinturón de seguridad del lado derecho | |
| 13 | 5A | Bobinas de relé internas | |
| 14 | 15A | Unidad de mando para reducción de óxidos de nitrógeno [diésel] | |
| 14 | - | - | |
| 15 | 20A | Módulo de la puerta trasera izquierda | |
| 16 | 5A | Dispositivo antiarranque por alcoholemia*, concentrador de puertos/puerto accesorio USB | |
| 17 | - | - | |
| 18 | 25A | Unidad de mando del enganche para remolque* | |
| 18 | 40A | Módulo de accesorios | |
| 19 | 20A | Asiento del conductor regulado eléctricamente* Módulo de la puerta delantera izquierda | |
| 20 | 40A | Módulo de tensor del cinturón de seguridad del lado izquierdo | |
| 21 | 5A | Cámara de aparcamiento* | |
| 22 | - | - | |
| 23 | - | - | |
| 24 | - | - | |
| 25 | - | - | |
| 26 | - | - | |
| 27 | - | - | |
| 28 | 15A | Calefacción de asiento trasero izquierdo* | |
| 29 | - | - | |
| 30 | 5A | Blind Spot Information (BLIS)* Unidad de mando de sonido exterior de marcha atrás | |
| 31 | - | - | |
| 32 | 5A | Módulo de tensor del cinturón de seguridad, lado derecho | |
| 33 | 5A | Actuador de gases de escape [gasolina, algunas variantes de motor] | |
| 34 | - | - | |
| 35 | 15A | Unidad de mando All Wheel Drive (AWD)* | |
| 36 | 15A | Calefacción de asiento trasero derecho* | |
| 37 | - | - |
