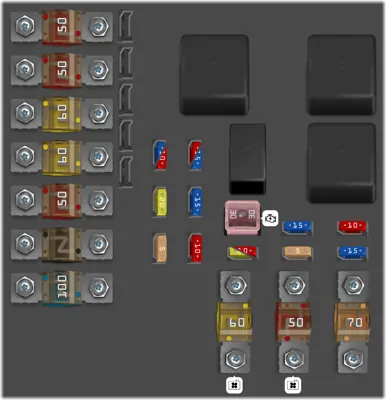

Compartimiento del motor, parte superior.

N°	A	Descripción
1	50A	Fusible principal CEM KL30A
2	50A	Fusible principal CEM KL30B
3	60A	Fusible principal RJBA KL30
4	60A	Fusible principal RJBB KL30
5	50A	Fusible principal RJBD KL30
6		Posición de recambio
7	100A	PTC calefactor de aire
30	10A	Unidad de mando del motor
31	15A	Unidad de mando caja de cambios automática
32	15A	Compresor A/C
33	5A	Relé bobinas
34	30A	Relé del motor de arranque
35	20A	Bobinas de encendido
35	10A	Sistema de ignición [diésel]
36	10A	Unidad de mando [gasolina]
36	15A	Unidad de mando [diesel]
37	15A	Sistema de inyección
38	10A	Válvulas del motor
39	15A	EVAP, Sonda lambda, Inyección [gasolina]
39	10A	EVAP, Sonda lambda, Inyección [diésel]
40	20A	Calefactor de la ventilación del cárter [5 cil. gasolina]/ Calefactor filtro diésel, calefactor de la ventilación del cárter [5 cil. diésel]
41	5A	Diagnóstico de fugas
42	70A	Bujías de incandescencia diésel
43	50A	Ventilador de refrigeración
44	60A	Ventilador de refrigeración

N°	A	Descripción
9	30A	Limpiaparabrisas
10	25A	Calefactor de estacionamiento
11	40A	Ventilador del habitáculo
12		Posición de recambio
13	40A	Bomba ABS
14	20A	Válvulas de ABS

N°	A	Descripción
15		Posición de recambio
16	10A	Ajuste de la altura de las luces (Active Bi-Xenon, Bi-Xenon)
17	20A	Fusible principal CEM
18	5A	Radar. Unidad de mando ACC
19	5A	Dirección asistida dependiente de la velocidad
20	10A	Unidad de mando motor, transm. SRS
21	10A	Boquillas de lavado con calefacción
22	20A	Bomba de vacío I5T
23	5A	Panel de las luces
24	15A	Lavafaros
25	15A	Toma de 12 V asiento delanteroy trasero
26	10A	Techo solar. Consola techo/ ECC
27	5A	Relé caja del compartimento del motor
28	20A	Luces complementarias
29	15A	Bocina

N°	A	Descripción
1	5A	Sensor de lluvia
2	10A	Sistema SRS
3	5A	Frenos ABS Freno de estacionamiento eléctrico
4	7.5A	Pedal de acelerador, calefactor de aire (PTC) asientos con calefacción
5		Posición de recambio
6	15A	Pantalla ICM. CD y Radio, Sistema RSE
7	7.5A	Módulo del volante
8		Posición de recambio
9	15A	Luz larga
10	20A	Techo solar
11	7.5A	Lámparas de marcha atrás.
12		Posición de recambio
13	15A	Luces antiniebla delanteras
14	15A	Lavaparabrisas
15	10A	Control adaptativo de velocidad constante ACC
16		Posición de recambio
17	7.5A	Iluminación del techo Panel de control puerta del conductor/ Asiento de acompañante accionado eléctricamente
18	5A	Pantalla de información
19	5A	Asiento del conductor accionado eléctricamente
20		Posición de recambio
21	5A	Receptor de llave a distancia Sensores de alarma
22	20A	Bomba de combustible
23	20A	Bloqueo de volante eléctrico
24		Posición de recambio
25	10A	Cerradura depósito/portón trasero
26	5A	Sirena de alarma. ECC
27	5A	Interruptor de arranque/parada
28	5A	Luces de freno conmutador

N°	A	Descripción
1	25A	Panel de control puerta del conductor
2	25A	Panel de control puerta del acompañante
3	25A	Panel de control puerta trasera izquierda
4	25A	Panel de control puerta trasera derecha
5		Posición de recambio
6	15A	Toma de 12 V maletero, nevera
7	30A	Luneta trasera térmica
8		Posición de recambio
9	15A	Remolque toma 2
10	25A	Asiento accionado eléctricamente lado de conductor
11	40A	Remolque toma 1
12	30A	POT (Apertura automática portón trasero)

N°	A	Descripción
1		Posición de recambio
2	15A	Unidad de mando Four-C
3	15A	Calefacción de asiento delantero lado de conductor
4	15A	Calefacción de asiento delantero lado de acompañante
5	15A	Calefacción del asiento derecho trasero
6	10A	Unidad de mando AWD
7	15A	Calefacción del asiento izquierdo trasero
8		Posición de recambio
9	25A	Asiento accionado eléctricamente lado de acompañante
10	20A	Keyless drive
11	30A	Freno de estacionamiento eléctrico izquierdo
12	30A	Freno de estacionamiento eléctrico derecho

N°	A	Descripción
1	10A	Pantalla RTI, cámara de estacionamiento
2		Posición de recambio
3	25A	Altavoces de graves
4		Posición de recambio
5	25A	Amplificador audio
6	15A	Sistema audio
7	5A	Teléfono
8		Posición de recambio
9		Posición de recambio
10		Posición de recambio
11		Posición de recambio
12		Posición de recambio
