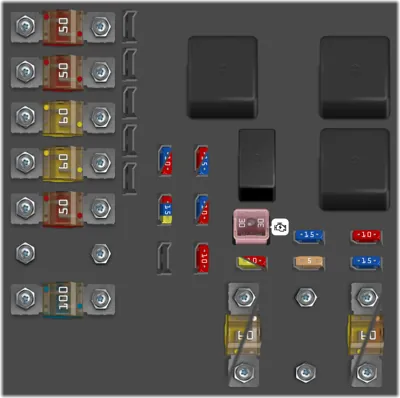

Compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 50A | Fusible principal CEM KL30A | |
| 2 | 50A | Fusible principal CEM KL30B | |
| 3 | 60A | Fusible principal RJBA KL30 | |
| 4 | 60A | Fusible principal RJBB KL30 | |
| 5 | 50A | Fusible principal RJBD KL30 | |
| 6 | - | - | |
| 7 | 100A | PTC calefactor de aire [opcional] | |
| 30 | 10A | Unidad de mando del motor | |
| 31 | 15A | Unidad de mando caja de cambios automática [opcional] | |
| 32 | 15A | Compresor A/C | |
| 33 | 5A | Relé bobinas | |
| 34 | 30A | Relé del motor de arranque | |
| 35 | 20A | Bobinas de encendido | |
| 35 | 10A | EGR, VTC, sistema de incandescencia [5 cil. diésel], derivación sistema de refrigeración del motor [4 cil. diésel] | |
| 36 | 10A | Unidad de mando del motor, Mariposa [gasolina] | |
| 36 | 15A | Unidad de mando del motor, Mariposa [diésel] | |
| 37 | 15A | Sistema de inyección, Sonda de masa de aire | |
| 37 | 10A | Sonda de masa de aire [4 cil. diésel] | |
| 38 | 10A | Válvulas del motor | |
| 39 | 15A | EVAP, Sonda lambda, Inyección [gasolina] | |
| 39 | 10A | Sonda Lambda [4 cil. gasolina, 5 cil. diésel] | |
| 40 | 10A | Calefactor de ventilación del cárter [5 cil. gasolina] | |
| 40 | 15A | Calefactor del filtro diésel, calefactor de la ventilación del cárter [4 cil. diésel] | |
| 40 | 20A | Calefactor del filtro diésel, calefactor de la ventilación del cárter [5 cil. diésel] | |
| 41 | - | - | |
| 42 | 60A | Bujía [4 cil. diésel] | |
| 42 | 70A | Bujía [5 cil. diésel] | |
| 43 | - | - | |
| 44 | 60A | Ventilador de refrigeración [4-5 cil. gasolina, 4 cil. diésel ] | |
| 44 | 80A | Ventilador de refrigeración [6 cil. gasolina, 5 cil. diésel] |
Debajo de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Sensor de lluvia[opcional] | |
| 2 | 10A | Sistema SRS | |
| 3 | 5A | Frenos ABS, freno de estacionamiento eléctrico | |
| 4 | 7.5A | Pedal de acelerador, calefactor de aire (PTC)[opcional],asientos con calefacción[opcional] | |
| 5 | - | - | |
| 6 | 15A | Pantalla ICM, CD y RadioA, Sistema RSE[opcional] | |
| 7 | 7.5A | Módulo del volante | |
| 8 | - | - | |
| 9 | 15A | Luz larga | |
| 10 | 20A | Techo solar[opcional] | |
| 11 | 7.5A | Luces de marcha atrás | |
| 12 | - | - | |
| 13 | 15A | Luces antiniebla delanteras[opcional] | |
| 14 | 15A | Lavaparabrisas | |
| 15 | 10A | Control de velocidad constante adaptativo, ACC[opcional] | |
| 16 | - | - | |
| 17 | 7.5A | Iluminación del techo, panel de control puerta del conductor/Asiento de acompañante accionado eléctricamente[opcional] | |
| 18 | 5A | Pantalla de información | |
| 19 | 5A | Asiento del conductor accionado eléctricamente[opcional] | |
| 20 | 15A | Limpiacristales trasero | |
| 21 | 5A | Receptor de control remoto de la llave, sensores de alarma[opcional] | |
| 22 | 20A | Bomba de combustible | |
| 23 | 20A | Bloqueo de volante eléctrico | |
| 24 | - | - | |
| 25 | 10A | Cerradura depósito/portón trasero | |
| 26 | 5A | Sirena de alarma[opcional], ECC | |
| 27 | 5A | Interruptor de arranque/ parada | |
| 28 | 5A | Luces de freno conmutador |
Compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | [A (negro)] Panel de control puerta del conductor | |
| 1 | - | [B (blanco)] | |
| 1 | 10A | [D (azul)] Pantalla RTI[opcional], Cámara de estacionamiento[opcional] | |
| 2 | 25A | [A (negro)] Panel de control puerta del acompañante | |
| 2 | 15A | [B (blanco)] Unidad de mando Four-C[opcional] | |
| 2 | - | [D (azul)] - | |
| 3 | 25A | [A (negro)] Panel de control puerta trasera izquierda | |
| 3 | 15A | [B (blanco)] Calefacción de asiento delantero lado de conductor[opcional] | |
| 3 | 25A | [D (azul)] Altavoces de graves[opcional] | |
| 4 | 25A | [A (negro)] Panel de control puerta trasera derecha | |
| 4 | 15A | [B (blanco)] Calefacción de asiento delantero lado de acompañante[opcional] | |
| 4 | - | [D (azul)] - | |
| 5 | - | [A (negro)] - | |
| 5 | 15A | [B (blanco)] Calefacción del asiento derecho trasero[opcional] | |
| 5 | 25A | [D (azul)] Amplificador audio[opcional] | |
| 6 | 15A | [A (negro)] Toma de 12 V maletero, nevera[opcional] | |
| 6 | 10A | [B (blanco)] Unidad de mando AWD | |
| 6 | 15A | [D (azul)] Sistema audioA | |
| 7 | 30A | [A (negro)] Luneta trasera térmica | |
| 7 | 15A | [B (blanco)] Calefacción del asiento izquierdo trasero[opcional] | |
| 7 | 5A | [D (azul)] Teléfono, Bluetooth[opcional] | |
| 8 | - | [A (negro)] - | |
| 8 | - | [B (blanco)] - | |
| 8 | - | [D (azul)] - | |
| 9 | 15A | [A (negro)] Remolque toma 2[opcional] | |
| 9 | 25A | [B (blanco)] Asiento accionado eléctricamente lado de acompañante[opcional] | |
| 9 | - | [D (azul)] - | |
| 10 | 25A | [A (negro)] Asiento accionado eléctricamente lado de conductor[opcional] | |
| 10 | 20A | [B (blanco)] Keyless drive[opcional] | |
| 10 | - | [D (azul)] - | |
| 11 | 40A | [A (negro)] Remolque toma 1 [opcional] | |
| 11 | 30A | [B (blanco)] Freno de estacionamiento eléctrico izquierdo | |
| 11 | - | [D (azul)] - | |
| 12 | 30A | [A (negro)] POT (Apertura automática portón trasero)[opcional] | |
| 12 | 30A | [B (blanco)] Freno de estacionamiento eléctrico derecho | |
| 12 | - | [D (azul)] - |
