Fusibles del compartimento del motor

N°	A	Descripción
1		Calefactor de estacionamiento [opcional]
2		Luces complementarias [opcional]
4		Sondas Lambda, unidad de mando del motor [diesel], válvula de alta presión [diesel]
5		Calefactor de la ventilación del cárter, válvulas solenoides, bomba de combustible control de fugas
6		Sonda de masa de aire, unidad de mando del motor, inyectores. Sonda de masa de aire [diesel]
8		Compresor de AC, sensor del pedal del acelerador, ventilador de la caja de electrónica
10		Rociadores, luneta trasera
11	20A	Compresor de AC, bobinas de encendido, válvulas solenoides [diesel]
12	5A	Conexión de luces de freno
13	25A	Limpiaparabrisas
14	30A	DSTC, ABS
15	30A	Lavafaros
16	15A	Rociador (parabrisas)
17	10A	Luz de cruce (derecha)
18	10A	Luz de cruce (izquierda)
19	30A	ABS, DSTC
20	15A	Luz larga (izquierda)
21	15A	Luz larga (derecha)
22	40A	Motor de arranque
23	5A	Unidad de mando del motor, relé de sistema

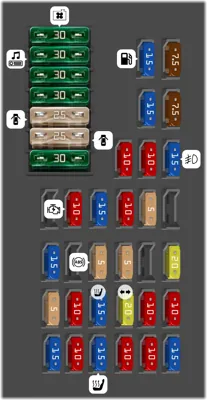

Caja de fusibles del habitáculo

N°	A	Descripción
1	30A	Ventilador, climatizador
2	30A	Amplificador de Audio
3	30A	Asiento de ajuste eléctrico (conductor)
4	30A	Asiento de ajuste eléctrico (acompañante)
5	25A	Cierre centralizado, elevalunas eléctrico, retrovisor exterior (delantero izquierdo)
6	25A	Cierre centralizado, elevalunas eléctrico, retrovisor exterior (delantero derecho)
7	30A	Elevalunas eléctricos (traseros), seguro para niños
9	15A	Ajuste de la altura de las luces,
10	5A	Asiento de ajuste eléctrico (acompañante)
11	15A	Toma de corriente 12 V
12	10A	Cerradura de encendido (alimentación 30), módulo electrónico central, relé del motor de arranque, SRS, antena anular, sistema mando del motor
14	10A	Módulo electrónico (techo), iluminación interior (techo)
15	10A	Teléfono [opcional]
16	15A	Dirección asistida dependiente de la velocidad [opcional], bomba de vacío
17	5A	DSTC, ABS
18	15A	Calefacción del asiento (delantero izquierdo)
19	15A	Calefacción del asiento (delantero derecho)
20	10A	Infotenimiento
21	10A	Alimentación D1 aumentada, climatizador, asiento motorizado (conductor), instrumento combinado, calefactor de estacionamiento [opcional]
22	5A	Unidad de regulación luces, unidad de regulación climatizado roma de diagnósticos, unidad de regulación palancas del volante
23	20A	Intermitentes
24	10A	Caja de cambios automática, bloqueo de cambio (alimentación D2 aumentada)
25	15A	Bomba de combustible
26	15A	Techo solar
27	10A	Módulo electrónico central, iluminación del espejo de cortesía, iluminación general, iluminación de la guantera, sirena de alarma
28	5A	Sirena de alarma
30	10A	Luces de advertencia (DRL)
31	10A	Luces de advertencia (DRL)
32	7.5A	Luces de posición estacionamiento (izquierda, delantera y trasera)
33	7.5A	Luces de posición estacionamiento (derecha, delantera y trasera), iluminación de la matrícula
34	15A	Luces antiniebla (delanteras)
36	20A	Luces principales (luces largas)
37	10A	Pantalla RTI (opcional), reproductor de medios
38	15A	Luces principales (de cruce), Bi-Xenon (opcional)

Caja de relés/fusibles del compartimento de carga

N°	A	Descripción
1	10A	Módulo electrónico trasero (REM), iluminación(espacio de carga)
2	10A	Luces antiniebla traseras
3	15A	Luces de freno
4	10A	Luces de marcha atrás
5	5A	Luneta trasera térmica, relé alimentación 15I (atrás)
6	10A	Apertura del portón trasero
7	15A	Toma de corriente compartimento de carga
8	20A	Cierre de las puertas traseras, tapa del depósito
9	15A	Gancho de remolque, alimentación 30
10	5A	Antena
11	15A	Módulo electrónico, AEM [opcional]
12	15A	Limpiaparabrisas luneta trasera
13	15A	Sub woofer AC trasero
14	7.5A	Luces de freno
15	20A	Enganche para remolque (alimentación 15I), advertencia de marcha atrás
17	7.5A	Filtro de combustible térmico [diesel], unidad de mando tracción en cuatro ruedas (AWD)
18	15A	Filtro de combustible térmico [diesel]
