Volvo XC90 / Fusibles 2016

Fusibles en el compartimento del motor

Fusibles en el compartimento del motor
N°ADescripción
- 40A Motor de arranque
- Motor de arranque
- 30A Calefactor del filtro de combustible [diésel]
- 15A Bobinas de encendido [gasolina]; Bujías [gasolina]
- 20A Unidad de mando del motor
- - -
- 15A Solenoide de la bomba de aceite de motor; Acoplamiento magnético A C; Sonda lambda, central [gasolina]; Sonda lambda, trasera [diésel]
- 15A Sonda lambda, delantera; Sonda lambda, trasera [gasolina]; Sensor de hollín [diésel]
- 20A Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR [diésel]; Monitor de posición del turbo [diésel]; Válvula de cargador del turbo [gasolina]
- 10A Solenoides [gasolina]; Válvulas; Termostato de sistema de refrigeración del motor [gasolina]; Bomba de refrigeración de EGR [diésel]; Unidad de mando de incandescencia [diésel]
- 7.5A Reguladores de vacío; Válvula
- 5A Unidad de mando de la persiana del alero; Unidad de mando de la persiana del radiador
- - -
- 5A Unidad de mando del motor
- 15A Unidad de mando de la transmisión
23 5A Puerta USB en la consola del túnel, parte delantera
24 15A Toma de 12 V en la consola del túnel, parte delantera
25 15A Toma de 12V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos B. Toma de 12 V en la consola del túnel, entre los asientos traseros; puertos USB en la consola del túnel, entre los asientos traseros.
26 15A Toma eléctrica de 12 V en el compartimento de carga. Puertos USB para soporte de Ipad
31 Parabrisas con calefacción eléctrica lado izquierdo
32 40A Parabrisas con calefacción eléctrica lado izquierdo
33 25A Lavafaros
34 25A Lavaparabrisas
36 20A Bocina
37 5A Sirena de alarma*
38 40A Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento)
39 30A Limpiaparabrisas
40 25A Lavacristales trasero
41 40A Parabrisas con calefacción eléctrica lado derecho
42 20A Calefactor de estacionamiento
43 40A Unidad de mando del sistema de frenos (bomba ABS)
45 Parabrisas con calefacción eléctrica lado derecho
46 5A Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; componentes de la caja de cambios; Dirección servoasistida; Unidad de mando central Unidad de mando del sistema de frenos
48 7.5A Faro derecho
51 5A Unidad de mando de conexión de batería
52 5A Airbags
53 7.5A Faro izquierdo
54 5A Transductor del pedal de acelerador

Fusibles debajo de la guantera

Fusibles debajo de la guantera
N°ADescripción
2 30A Toma de 230 V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos Toma de 230 V en la consola del túnel, entre los asientos traseros [Excellence]
4 5A Sensor de movimiento
5 5A Reproductor de medios
6 5A Pantalla del conductor
7 5A Teclado en la consola central
8 5A Sensor solar
11 5A Módulo del volante
12 5A Módulo de control de arranque y mandos, freno de estacionamiento
13 15A Módulo de calefacción eléctrica del volante
18 10A Unidad de mando de climatización
19 7.5A Bloqueo del volante
20 10A Toma de diagnóstico OBDII
21 5A Pantalla central
22 40A Módulo de ventilador de climatizador delantero
24 7.5A Iluminación de los mandos; Iluminación interior; Función antideslumbramiento del retrovisor interior; Sensor de lluvia y de luz; Teclado en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos [Excepto Excellence]: Asientos delanteros accionados eléctricamente. Asientos traseros accionados eléctricamente(; Pantalla para las funciones de confort de los asientos traseros [Excellence]; Módulos de confort del asiento (masaje) trasero [Excellence]
25 5A Unidad de mando de las funciones de ayuda al conductor
26 20A Techo panorámico con cortinilla
27 5A Pantalla de visualización frontal
28 5A Iluminación del habitáculo
30 5A Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante)
32 5A Sensor de humedad
33 20A Módulo de la puerta trasera derecha
34 10A Fusibles en el compartimento de carga
35 5A Unidad de mando de vehículo conectado a Internet; Unidad de mando de telemática
36 20A Módulo de la puerta trasera izquierda
37 40A Unidad de mando de audio (amplificador)
38 40A Módulo de ventilador de climatizador trasero
39 5A Módulo de antena de bandas múltiples
40 5A Módulos de confort del asiento delantero (masaje)
42 15A Limpiacristales trasero
43 15A Unidad de mando de la bomba de combustible
46 15A Calefacción de asiento delantero lado de conductor
47 15A Calefacción de asiento delantero lado de acompañante
48 10A Bomba de refrigerante
50 20A Módulo de la puerta delantera izquierda
51 20A Unidad de control de la suspensión (chasis activo)
53 10A Unidad de mando Sensus
56 20A Módulo de la puerta delantera derecha
57 5A Pantalla para las funciones de confort de los asientos traseros [Excellence]
58 5A TV [algunos mercados]
59 15A Fusible primario de los fusibles 53 y 58

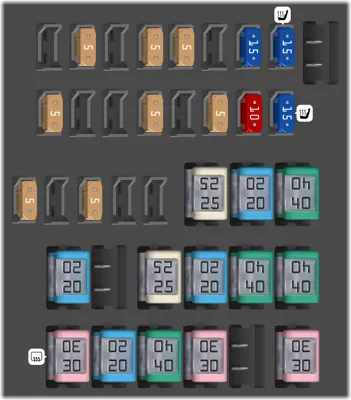

Fusibles en el compartimento de carga

Fusibles en el compartimento de carga
N°ADescripción
1 30A Luneta trasera térmica
2 20A Asiento trasero izquierdo accionado eléctricamente [Excellence]
3 40A Compresor de suspensión neumática
4 30A Calefactor auxiliar eléctrico parte trasera derecha
6 30A Calefactor auxiliar eléctrico parte trasera izquierda
7 20A Asiento trasero derecho accionado eléctricamente [Excellence]
9 25A Portón trasero eléctrico
10 20A Asiento delantero del acompañante accionado eléctricamente
11 40A Unidad de mando del enganche para remolque
12 40A Módulo de tensor del cinturón de seguridad del lado derecho
13 5A Bobinas de relé internas
15 5A Módulo de detección del movimiento del pie (para abrir el portón trasero eléctrico)
18 25A Unidad de mando del enganche para remolque
19 20A Asiento del conductor regulado eléctricamente
20 40A Módulo de tensor del cinturón de seguridad del lado izquierdo
21 5A Cámara de aparcamiento
24 5A Purificador de aire jónico [Excellence]
26 5A Unidad de mando de airbags y tensores de cinturón
27 10A Nevera; Calentador refrigerador portavasos trasero [Excellence]
28 15A Calefacción de asiento trasero izquierdo
30 5A Blind Spot Information (BLIS]
32 5A Módulos de los tensores de los cinturones de seguridad
33 5A Actuador de gases de escape
35 15A Unidad de mando de AWD
36 15A Calefacción de asiento trasero derecho
