Fusibles en el compartimento del motor

N°	A	Descripción
-	40A	Motor de arranque
-		Motor de arranque
-	30A	Calefactor del filtro de combustible [diésel]
-	15A	Bobinas de encendido [gasolina]; Bujías [gasolina]
-	20A	Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR [diésel]; Monitor de posición del turbo [diésel]; Válvula de cargador del turbo [gasolina]
-	5A	Unidad de mando del motor
-	15A	Unidad de mando de la transmisión
4	7.5A	Faro derecho, algunas variantes
23	5A	Puerta USB en la consola del túnel, parte delantera
24	15A	Toma de 12 V en la consola del túnel, parte delantera
25	15A	Toma de 12 V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos
26	15A	Toma eléctrica de 12 V en el compartimento de carga.
31		Parabrisas con calefacción eléctrica lado izquierdo
32	40A	Parabrisas con calefacción eléctrica lado izquierdo
33	25A	Lavafaros
34	25A	Lavaparabrisas
36	20A	Bocina
37	5A	Sirena de alarma
38	40A	Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento)
39	30A	Limpiaparabrisas
40	25A	Lavacristales trasero
41	40A	Parabrisas con calefacción eléctrica lado derecho
42	20A	Calefactor de estacionamiento
43	40A	Unidad de mando del sistema de frenos (bomba ABS)
45		Parabrisas con calefacción eléctrica lado derecho
46	5A	Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; Componentes de la transmisión; Servodirección eléctrica; Unidad de mando electrónica central; Unidad de mando del sistema de frenos
48	7.5A	Faro derecho
51	5A	Unidad de mando de conexión de batería
52	5A	Airbags
53	7.5A	Faro izquierdo
53	7.5A	Faro izquierdo, algunas variantes de LED
54	5A	Transductor del pedal de acelerador

Fusibles debajo de la guantera

N°	A	Descripción
2	30A	Toma de 230 V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos
4	5A	Sensor de movimiento
5	5A	Reproductor de medios
6	5A	Pantalla del conductor
7	5A	Teclado en la consola central
8	5A	Sensor solar
11	5A	Módulo del volante
12	5A	Módulo de control de arranque: y mandos, freno de estacionamiento
13	15A	Módulo de calefacción eléctrica del volante
18	10A	Unidad de mando de climatización
19	7.5A	Bloqueo del volante
20	10A	Toma de diagnóstico OBDII
21	5A	Pantalla central
22	40A	Módulo de ventilador de climatizador delantero
24	7.5A	Iluminación de los mandos; lluminación interior; Función antideslumbramiento del retrovisor interior; Sensor de lluvia y de luz; Teclado en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos: Asientos delanteros accionados eléctricamente Paneles de mando de puertas traseras
25	5A	Unidad de mando de las funciones de ayuda al conductor
26	20A	Techo panorámico con cortinilla
27	5A	Pantalla de visualización frontal
28	5A	Iluminación del habitáculo
30	5A	Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante)
32	5A	Sensor de humedad
33	20A	Módulo de la puerta trasera derecha
34	10A	Fusibles en el compartimento de carga
35	5A	Unidad de mando de vehículo conectado a Internet; Unidad de mando de telemática
36	20A	Módulo de la puerta trasera izquierda
37	40A	Unidad de mando de audio (amplificador) [algunas variantes]
38	40A	Módulo de ventilador de climatizador trasero
39	5A	Módulo de antena de bandas múltiples
40	5A	Módulos de confort del asiento delantero (masaje)
42	15A	Limpiacristales trasero
43	15A	Unidad de mando de la bomba de combustible
46	15A	Calefacción de asiento delantero lado de conductor
47	15A	Calefacción de asiento delantero lado de acompañante
48	10A	Bomba de refrigerante
50	20A	Módulo de la puerta delantera izquierda
51	20A	Unidad de control de la suspensión (chasis activo)
53	10A	Unidad de mando Sensus
56	20A	Módulo de la puerta delantera derecha
58	5A	TV [algunos mercados]
59	15A	Fusible primario de los fusibles 53 y 58

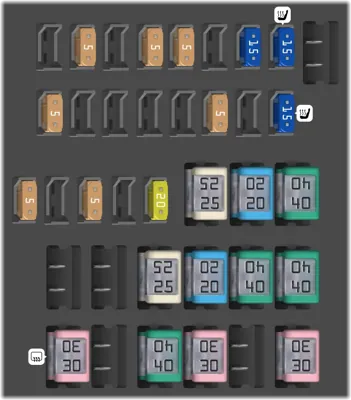

Fusibles en el compartimento de carga

N°	A	Descripción
1	30A	Luneta trasera térmica
3	40A	Compresor de suspensión neumática
4	30A	Calefactor auxiliar eléctrico parte trasera derecha
6	30A	Calefactor auxiliar eléctrico parte trasera izquierda
9	25A	Portón trasero eléctrico
10	20A	Asiento delantero del acompañante accionado eléctricamente
11	40A	Unidad de mando del enganche para remolque
12	40A	Módulo de tensor del cinturón de seguridad del lado derecho
13	5A	Bobinas de relé internas
15	5A	Módulo de detección del movimiento del pie (para abrir el portón trasero eléctrico)
17	20A	Módulo de abatimiento del respaldo de la tercera fila de asientos
18	25A	Unidad de mando del enganche para remolque
19	20A	Asiento del conductor regulado eléctricamente
20	40A	Módulo de tensor del cinturón de seguridad del lado izquierdo
21	5A	Cámara de aparcamiento
26	5A	Unidad de mando de airbags y tensores de cinturón
28	15A	Calefacción de asiento trasero izquierdo
30	5A	Blind Spot Information (BLIS)
32	5A	Módulos de los tensores de los cinturones de seguridad
33	5A	Actuador de gases de escape [gasolina, algunas variantes de motor]
35	15A	Unidad de mando de AWD
36	15A	Calefacción de asiento trasero derecho
