Volvo XC90 / Fusibles 2020

Fusibles en el compartimento del motor Los fusibles en el compartimento del motor

Fusibles en el compartimento del motor Los fusibles en el compartimento del motor
N°ADescripción
3 15A Sensores lambda
4 15A Bobinas de encendido [gasolina]; Bujías [gasolina] Sensor de gases de escape; Sensor de partículas [diésel]
5 15A Solenoide de la bomba de aceite de motor; Acoplamiento magnético A C; Sonda lambda, central [gasolina]; Sonda lambda, trasera [diésel]; Sonda lambda, delantera [gasolina diésel]
6 7.5A Reguladores de vacío; Válvula; Válvula de impulso de potencia [diésel]; Sensor de nivel de aceite temperatura [gasolina diésel]; Bujía de incandescencia (GCU) [diésel]
7 20A Unidad de mando del motor; Actuador; Unidad de mariposa; Válvula EGR [diésel]; Monitor de posición del turbo [diésel]; Válvula de cargador del turbo [gasolina]
8 5A Unidad de mando del motor
9 - -
10 10A Solenoides [gasolina]; Válvula; Termostato del sistema de refrigeración del motor [gasolina]; Bomba de refrigeración de EGR [diésel]; Unidad de mando de incandescencia [diésel]; Acoplamiento del compresor [gasolina]; Cigüeñal, calefactor de ventilación [diésel]; Válvula, refrigerador de aceite de caja de cambios [diésel]
11 5A Unidad de mando de mariposa reguladora de deflector; Unidad de mando de mariposa reguladora de rejilla del radiador; Bobinas de relé para impulso de potencia [diésel]
12 15A Bomba de refrigerante
13 20A Unidad de mando del motor
14 40A Motor de arranque
15 Motor de arranque Shunt MCaseA
16 30A Calefactor del filtro de combustible [diésel]
18 5A Unidad de cuenta
21 15A Cámara ECM
24 15A Toma de 12 V en la consola del túnel, parte delantera
25 15A Toma de 12 V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos Toma de alta tensión en la consola central, en el espacio para las piernas de la segunda fila de asientos
26 15A Toma eléctrica de 12 V en el maletero o el compartimento de carga
28 15A Faro izquierdo, LEDB
29 15A Faro derecho, LEDB
31 Parabrisas con calefacción eléctricalado izquierdo
32 40A Parabrisas con calefacción eléctrica lado izquierdo
33 25A Lavafaros
34 25A Bomba de líquido de lavado
35 15A Unidad de mando de la transmisión; Selector de marchas eléctrico
36 20A Bocina
37 5A Sirena de alarma
38 40A Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento)
38 30A Control de freno con batería de apoyo de 48V
39 30A Limpiaparabrisas
40 25A Lavacristales trasero
41 40A Parabrisas con calefacción eléctrica lado derecho
42 20A Calefactor de estacionamiento
43 40A Unidad de mando del sistema de frenos (bomba ABS)
45 Parabrisas con calefacción eléctrica lado derecho
46 5A Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; Componentes de la transmisión; Servodirección eléctrica; Unidad de mando electrónica central; Unidad de mando del sistema de frenos
48 15A Faro derecho, LEDB
49 5A Dispositivo antiarranque por alcoholemia
50 10A Unidad de mando de la transmisión
51 5A Unidad de mando de conexión de batería
52 5A Airbags; Sensor de peso de pasajeros
53 15A Faro izquierdo, LED B
54 5A Transductor del pedal de acelerador

Fusibles debajo de la guantera

Fusibles debajo de la guantera
N°ADescripción
1 10A Módulo de tensión intermedia [Se aplica solo para automóviles con batería de apoyo 48v]
2 30A Toma eléctrica en la consola del túnel, junto al espacio para las piernas del asiento trasero
4 5A Sensor de movimiento
5 5A Reproductor de medios
6 5A Pantalla del conductor
7 5A Teclado en la consola central
8 5A Sensor solar
11 5A Módulo del volante
12 5A Módulo de control de arranque y mandos, freno de estacionamiento
13 15A Módulo de calefacción eléctrica del volante
18 10A Unidad de mando de climatización
19 7.5A Bloqueo volante
20 10A Toma de diagnóstico OBDII
21 5A Pantalla central
22 40A Módulo de ventilador de climatizador delantero
23 5A Concentrador USB
24 7.5A Iluminación de los mandos; Iluminación interior; Función antideslumbramiento del retrovisor interior; Sensor de lluvia y de luz; Teclado en la consola del túnel, en el espacio para las piernas del asiento trasero: Asientos delanteros accionados eléctricamente; Paneles de mando de puertas traseras; Módulo de ventilador para climatizador izquierda derecha.
25 5A Unidad de mando de las funciones de ayuda al conductor
26 20A Techo panorámico con cortinilla
27 5A Pantalla de visualización frontal
28 5A Iluminación del habitáculo
30 5A Display en la consola del techo (testigo del cinturón de seguridad e indicación de airbag conectado en el asiento del acompañante)
33 20A Módulo de la puerta trasera derecha
34 10A Fusibles en el maletero o el compartimento de carga
35 5A Unidad de mando de la conexión a Internet del automóvil; Unidad de mando de Volvo On Call
36 20A Módulo de la puerta trasera izquierda
37 40A Unidad de mando de audio (amplificador)
38 40A Módulo de ventilador de climatizador trasero
39 5A Módulo de antena de bandas múltiples
40 5A Módulos de confort del asiento delantero (masaje)
41 5A Dispositivo antiarranque por alcoholemia
42 15A Limpiacristales trasero
43 15A Unidad de mando de la bomba de combustible
45 5A Apertura de maletero portón trasero con movimiento del pie
46 15A Calefacción de asiento delantero lado de conductor
47 15A Calefacción de asiento delantero lado de acompañante
48 7.5A Bomba de refrigerante
50 20A Módulo de la puerta delantera izquierda
51 20A Unidad de control de la suspensión (chasis activo)
53 10A Unidad de mando Sensus
56 20A Módulo de la puerta delantera derecha
58 5A TV [algunos mercados]
59 15A Fusible primario de los fusibles 52, 53, 57 y 58

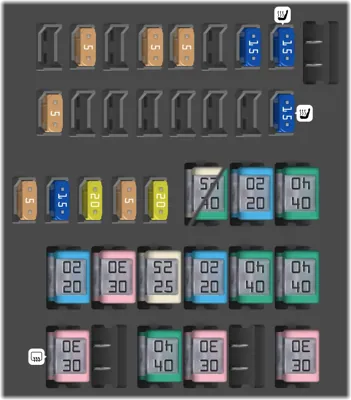

Fusibles en el compartimento de carga

Fusibles en el compartimento de carga
N°ADescripción
1 30A Luneta trasera térmica
3 40A Compresor de suspensión neumática
4 30A Calefactor auxiliar eléctrico parte trasera derecha
6 30A Calefactor auxiliar eléctrico parte trasera izquierda
7 20A Asiento delantero del acompañante accionado eléctricamente. Módulo de la puerta trasera derecha
8 30A Unidad de mando para reducción de óxidos de nitrógeno [diésel]
9 25A Portón trasero eléctrico
10 20A Asiento delantero del acompañante accionado eléctricamente. Módulo de la puerta delantera derecha
11 40A Unidad de mando del enganche para remolque
12 40A Módulo de tensor del cinturón de seguridad del lado derecho
13 5A Bobinas de relé internas
14 15A Unidad de mando para reducción de óxidos de nitrógeno [diésel]
15 20A Módulo de la puerta trasera izquierda
16 5A Dispositivo antiarranque por alcoholemia, concentrador de puertos puerto accesorio USB
17 20A Módulo de abatimiento del respaldo de la tercera fila de asientos
18 25A Unidad de mando del enganche para remolque
18 40A Módulo de accesorios
19 20A Asiento del conductor regulado eléctricamente
20 40A Módulo de tensor del cinturón de seguridad del lado izquierdo
21 5A Cámara de aparcamiento
28 15A Calefacción de asiento trasero izquierdo
30 5A Blind Spot Information (BLIS) Unidad de mando de sonido exterior de marcha atrás
32 5A Módulos de los tensores de los cinturones de seguridad
33 5A Actuador de gases de escape [gasolina, algunas variantes de motor]
35 15A Unidad de mando All Wheel Drive (AWD)
36 15A Calefacción de asiento trasero derecho
